SYIL x Siemens

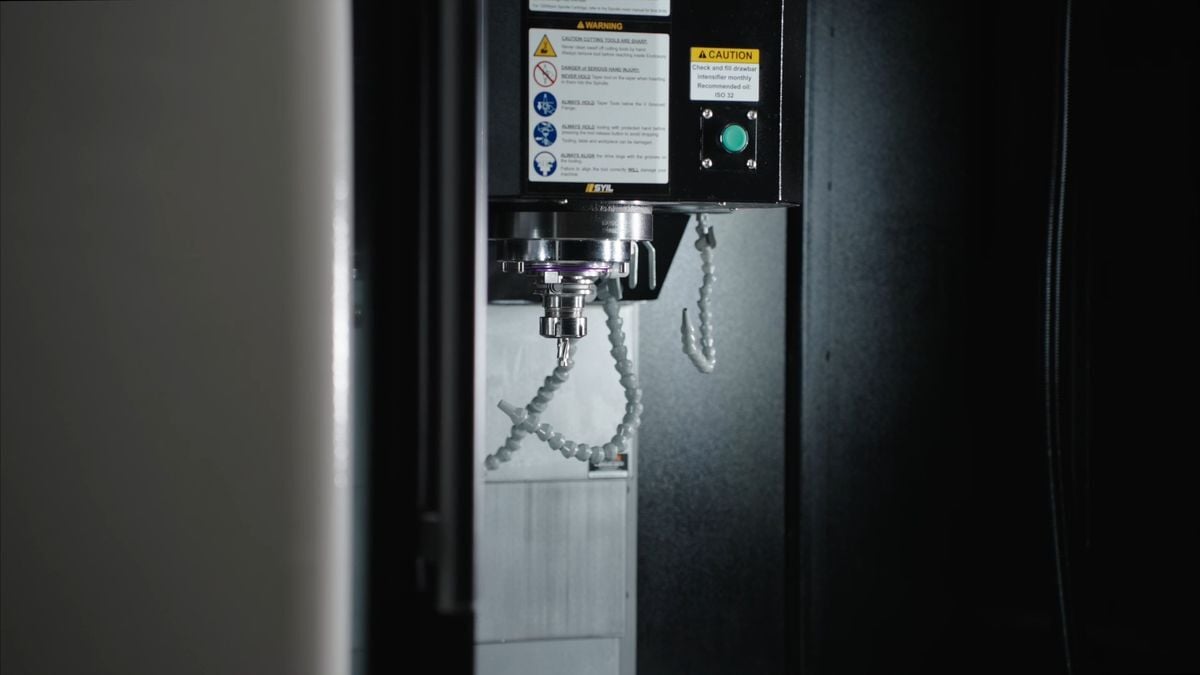

Die SYIL X9 ist serienmäßig mit der Siemens-Steuerung SINUMERIK 828D ausgestattet. Mit ihrer einzigartigen CNC-Performance setzt die SINUMERIK 828D Steuerung Produktivitätsmaßstäbe beim Fräsen auf SYIL Maschinen. Mit den neuen SINAMICS Antrieben und SIMOTICS Motion Control Motoren ist die SINUMERIK 828D jetzt noch produktiver. Die robuste Hardware-Architektur und intelligente Regelungsalgorithmen sorgen zusammen mit der hochwertigen Antriebs- und Motorentechnik für höchste Dynamik und Präzision bei der Bearbeitung.
.png?width=5760&name=Mask%20group%20(22).png)
SYIL X9
First-Class Components and Solid Construction
.png?width=5760&name=image%20(26).png)

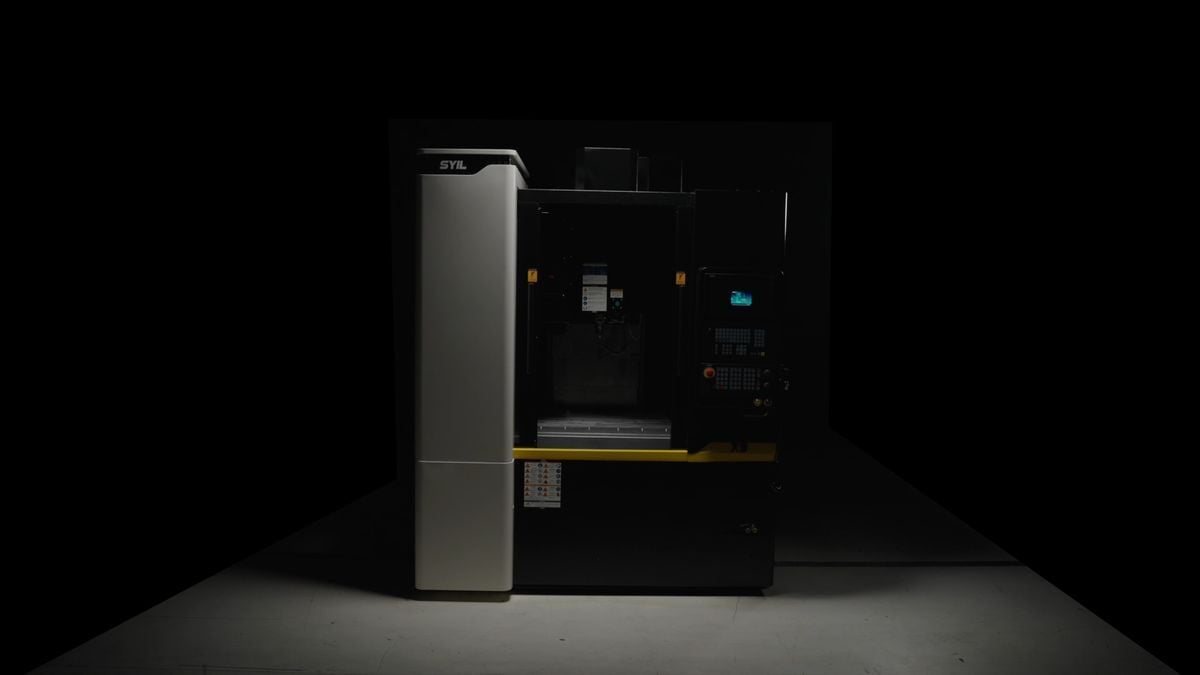

X9 Vertikal-Fräsmaschine
Ausgezeichnete Bearbeitungsfähigkeiten. Bearbeitung einer ganzen Reihe von Operationen.
Technische Daten
X5
X7
X9
X11

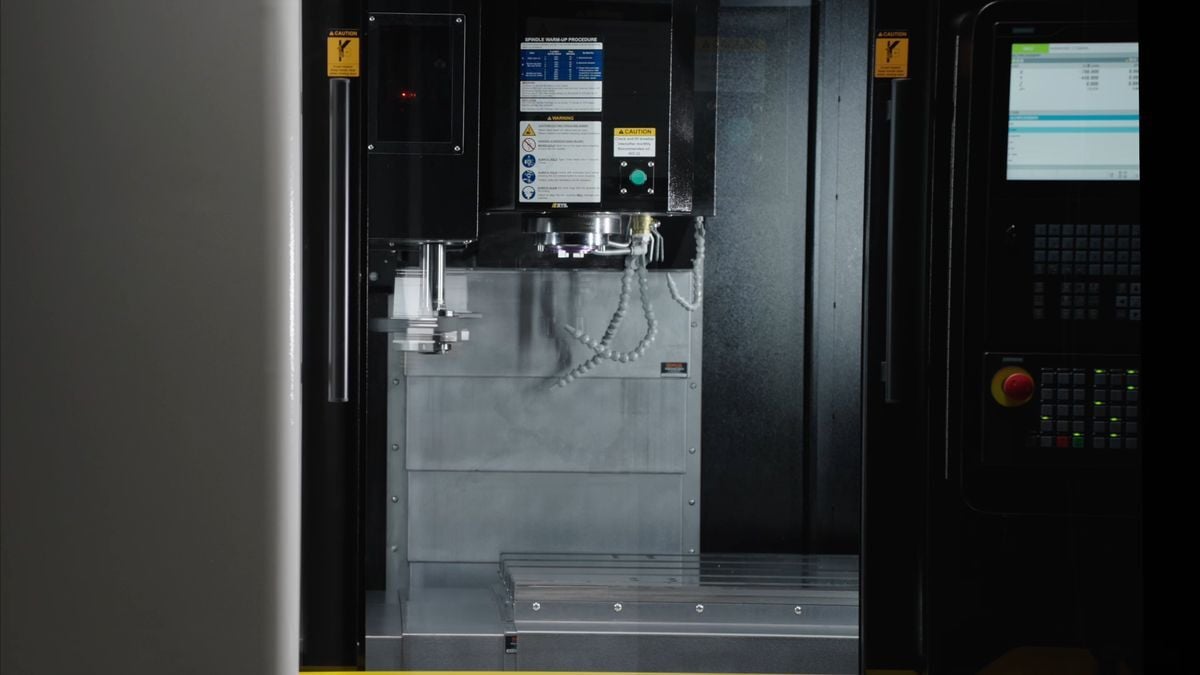

Entfernungen
X-Achse (mm)
300
400
760
1000
Y-Achse (mm)
260
300
500
500
Z-Achse (mm)
300
380
500
500
Abstand von der Spindelnase zur Tischplatte
150-450
150-530
100-600
110-610
Abstand zwischen Spindel und Säulenoberfläche
330
358
530
650

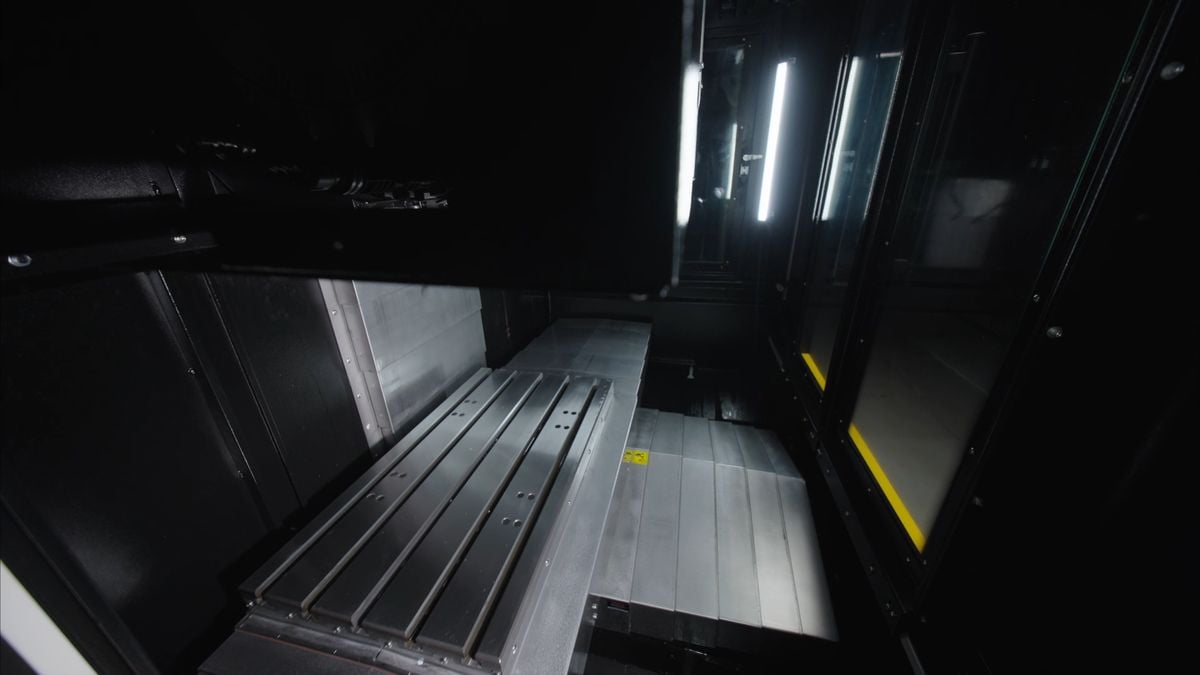

Tabelle
Tischgröße (mm)
560×260
700×300
860×500
1050×550
Tischbelastung (kg)
150
150
500
600
Tischfläche (Anzahl×Größe×Abstand in mm)
T-Schlitze 3×14×80
T-Schlitze 3×14×100
T-Schlitze 18×5×100
T-Schlitze 18×5×90

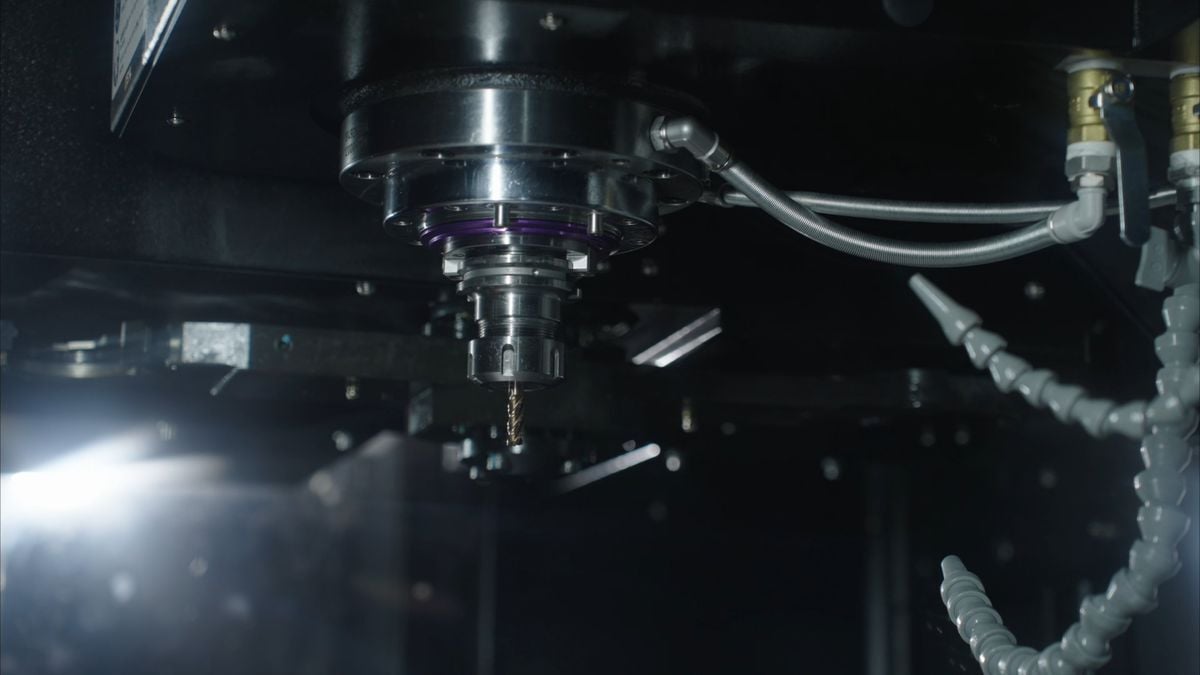

Spindel
Spindelkonus
BT30
BT30
BT40
BT40
Kraftantrieb
Direkt
Gürtel
Gürtel
Gürtel
Max. Spindeldrehzahl (U/min)
20,000
12,000
10,000
10,000
Futtermittel

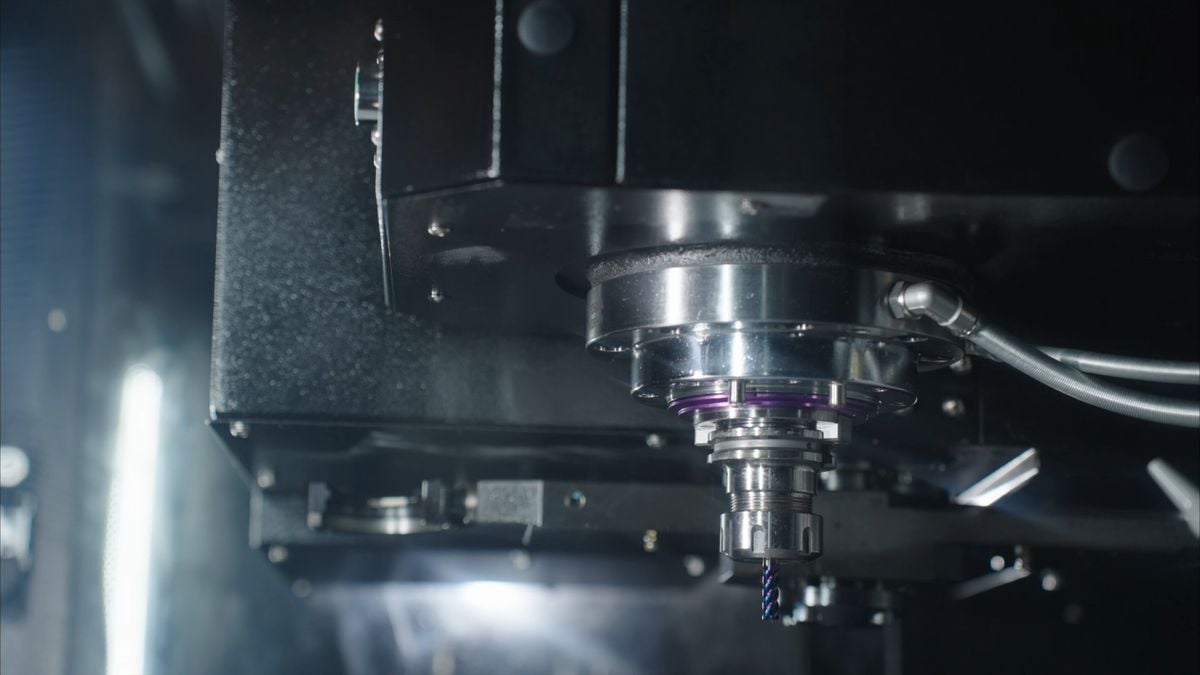

Eilgang (mm / min)
30,000
30,000
30,000
30,000
Schnittvorschub (mm / min)
10,000
10,000
10,000
10,000

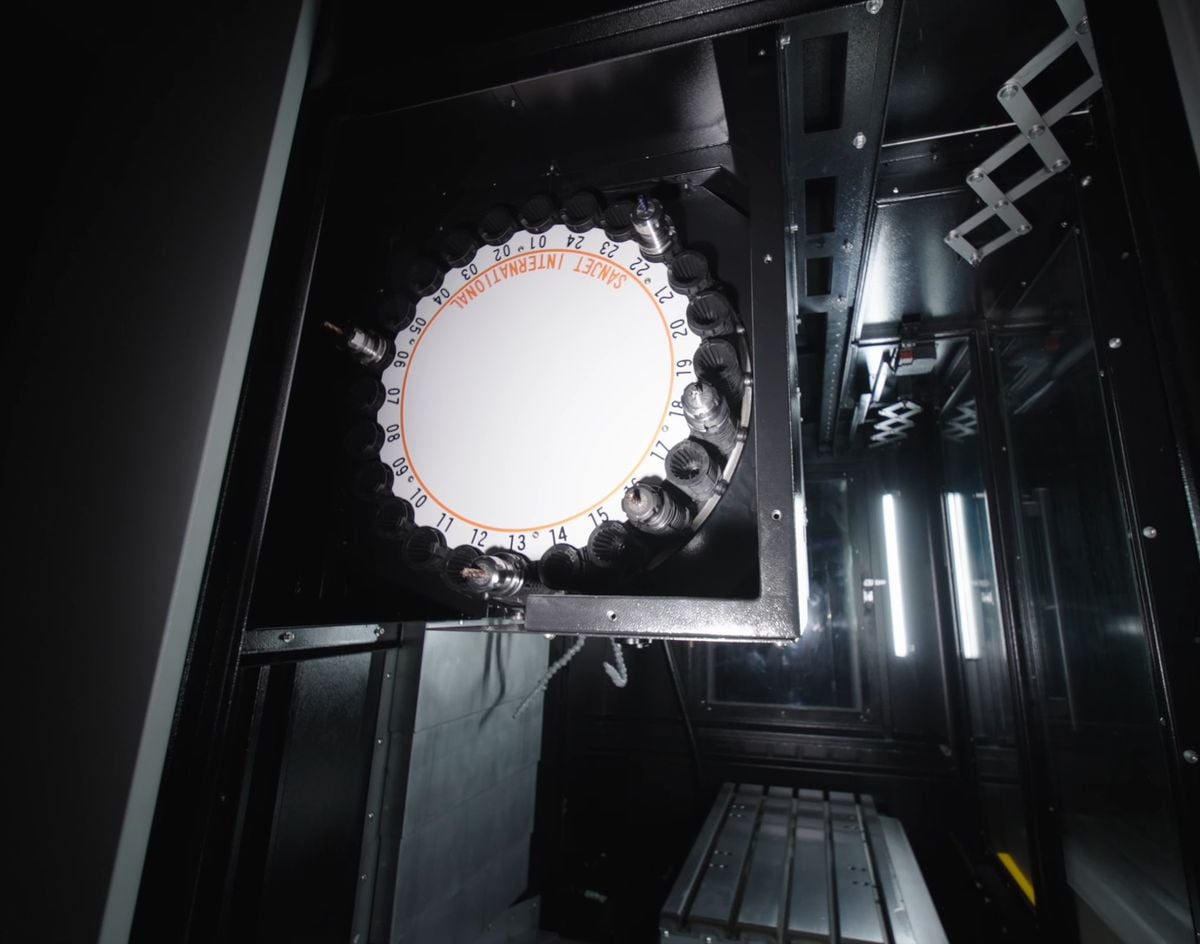

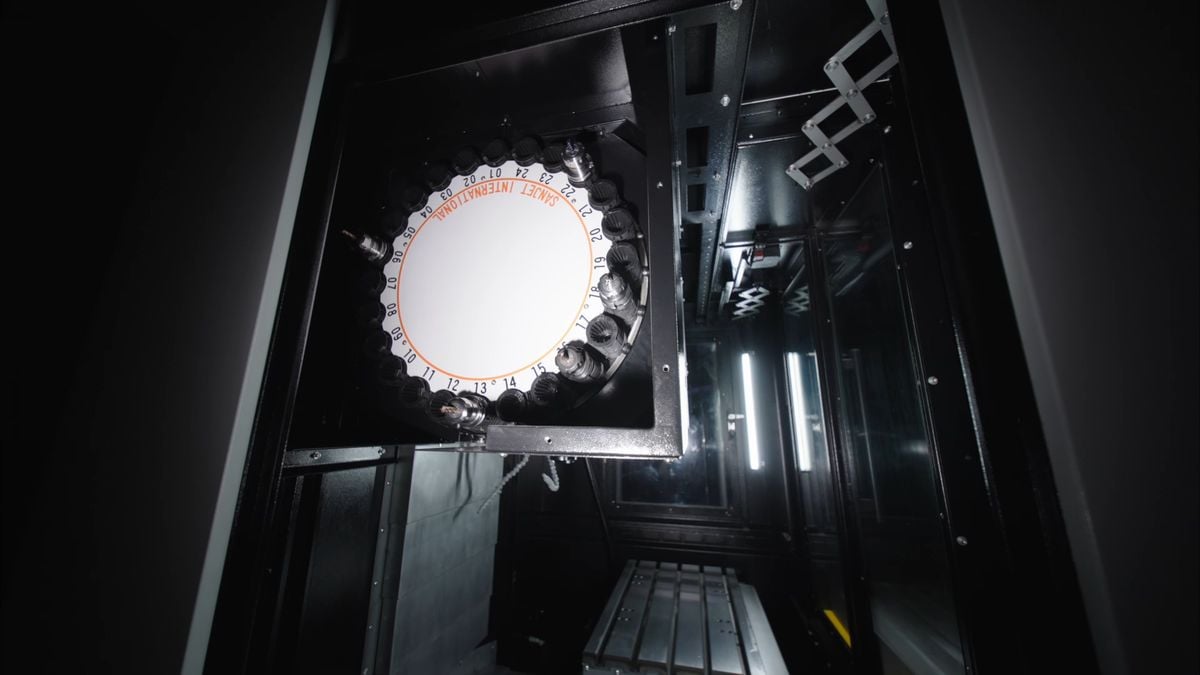

Automatischer Werkzeugwechsler
Typ
Rad
Regenschirm
Arm
Arm
Werkzeughalter
BT30
BT30
BT40
BT40
Speicherkapazität für Werkzeuge
16
12
24
24
Max. Werkzeugdurchmesser (mm)
63
63
125
120
Max. Werkzeuglänge (mm)
200
200
240
300
Max. Werkzeuggewicht (kg)
3
3
7
7
Werkzeug zu Werkzeug (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
