SYIL x Siemens SINUMERIK
Die SYIL D6 ist standardmäßig mit der Siemens-Steuerung SINUMERIK 828D ausgestattet. Mit ihrer einzigartigen CNC-Performance setzt die SINUMERIK 828D-Steuerung Produktivitätsmaßstäbe beim Fräsen auf SYIL-Maschinen. Mit den neuen SINAMICS Antrieben und SIMOTICS Motion-Control-Motoren ist die SINUMERIK 828D jetzt noch produktiver. Die robuste Hardware-Architektur und intelligente Regelungsalgorithmen sorgen zusammen mit der hochwertigen Antriebs- und Motorentechnik für höchste Dynamik und Präzision bei der Bearbeitung.
.png?width=5760&name=Mask%20group%20(22).png)

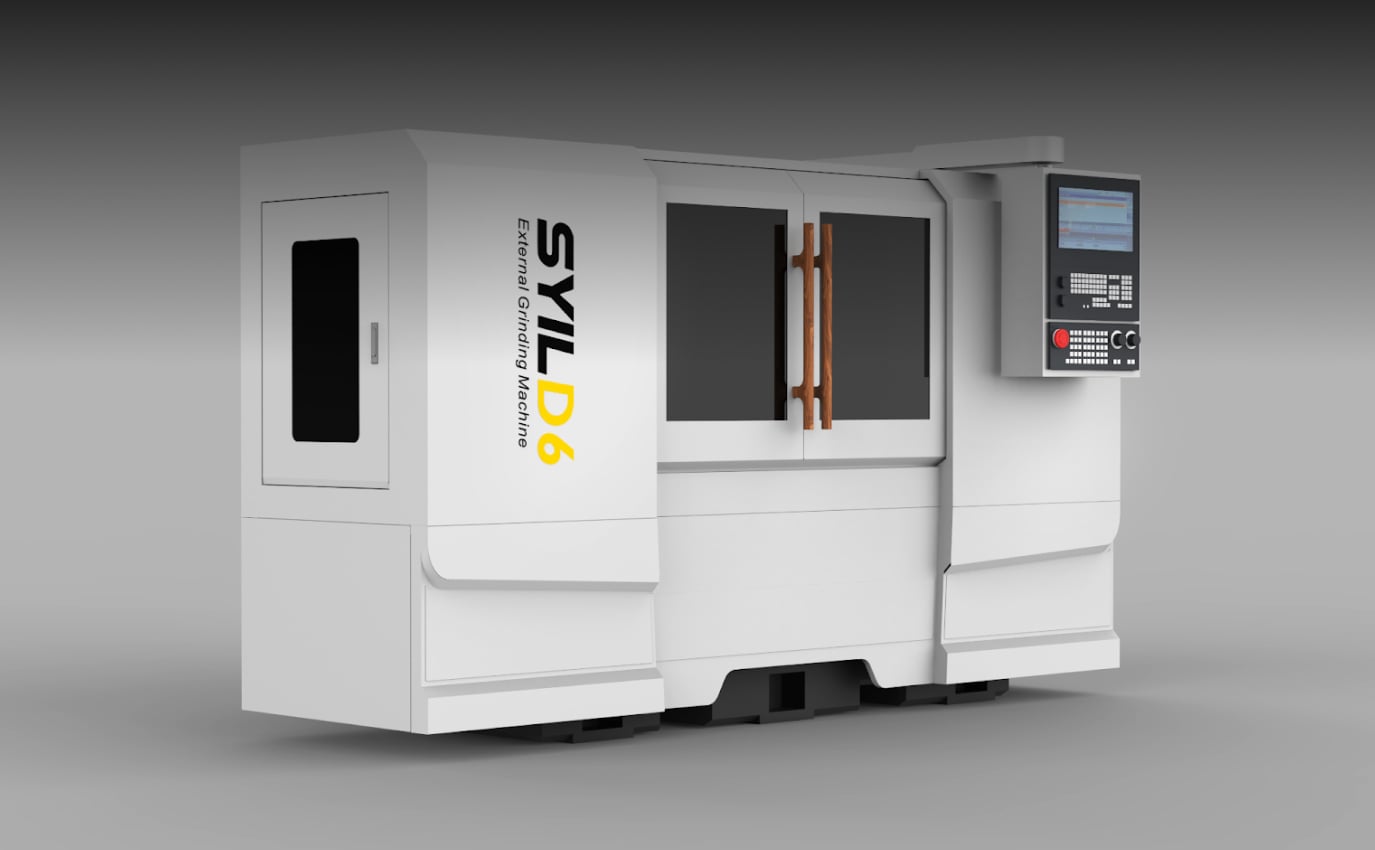

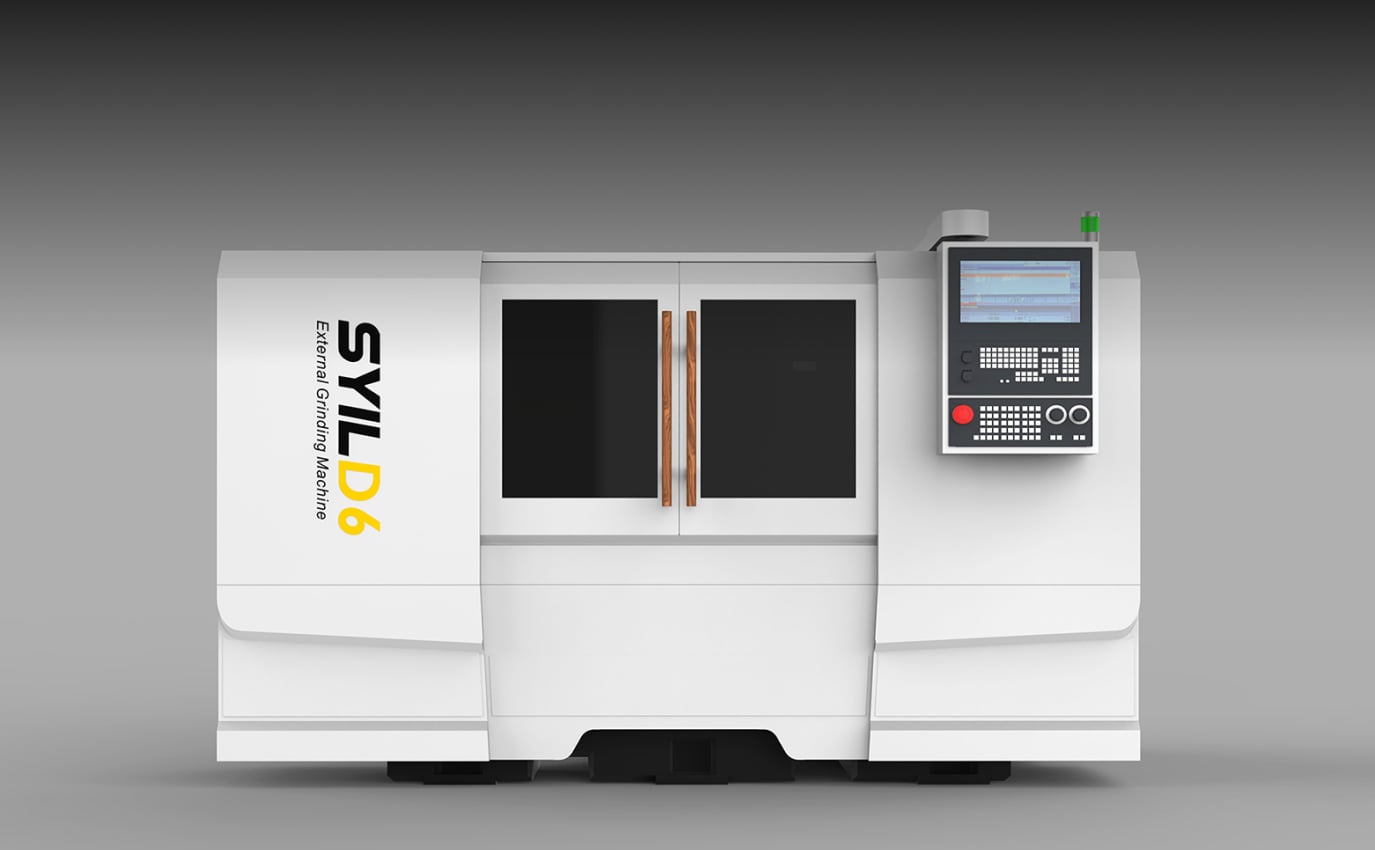

SYIL D6
Angetrieben von den besten eingebauten Komponenten
.jpg?width=5760&name=image%20(36).jpg)
%20(1).png?width=5760&name=image%20(37)%20(1).png)
Preiswerteste CNC-Schleifmaschine ihrer Klasse

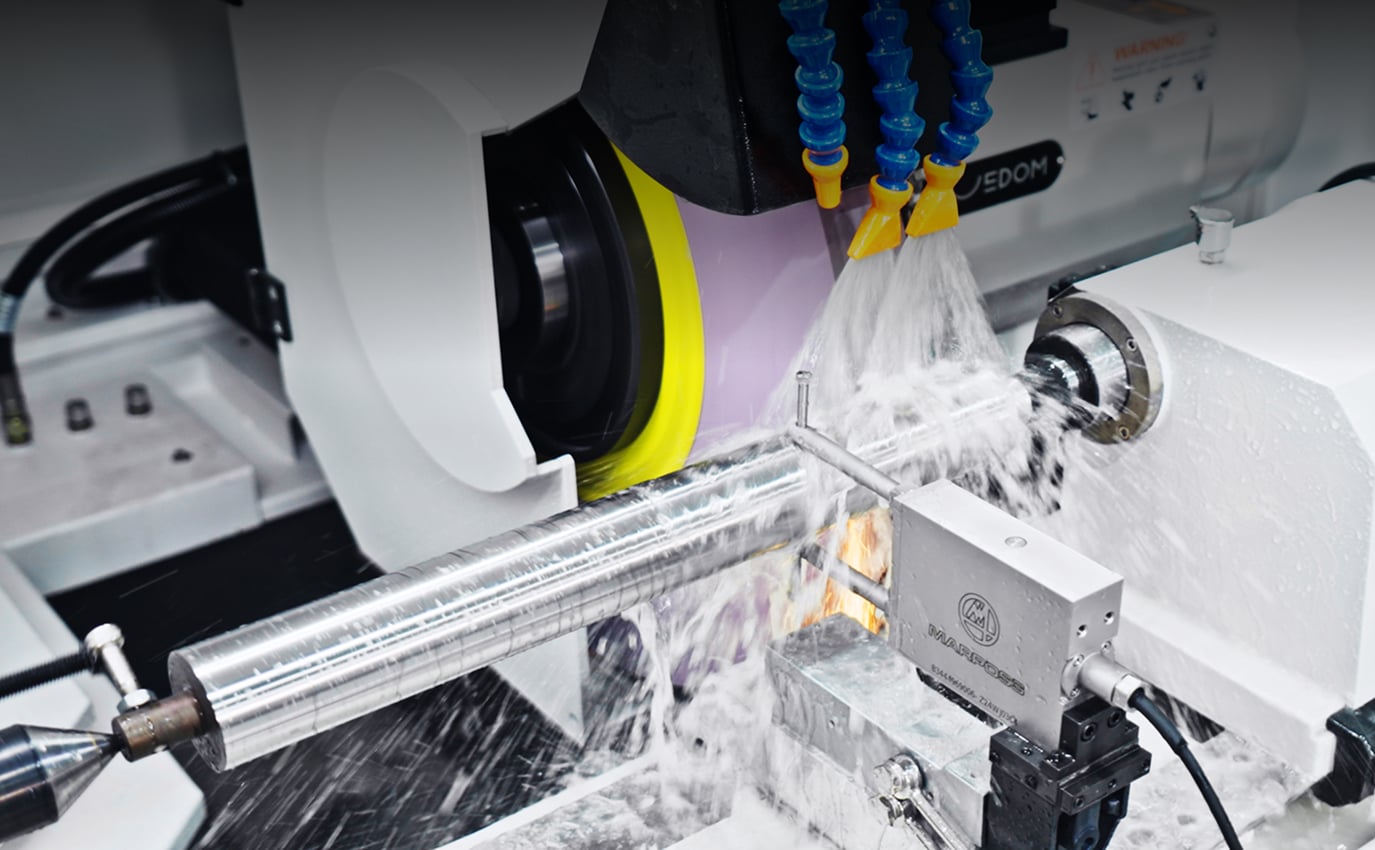

Die D6 ist eine Maschinenplattform, die für das Außenrundschleifen von Präzisionswellen konzipiert ist. Sie bietet hervorragende Flexibilität und Leistung und ist ideal für kleinere Komponenten wie Stempel, Wellen und chirurgische Geräte geeignet.
Sie bietet ein hervorragendes Preis-Leistungs-Verhältnis und ist die ideale Wahl sowohl für die flexible Einzelfertigung in kleinen Werkstätten als auch für die effiziente Großserienfertigung in Großbetrieben. Die kompakte, vielseitig einsetzbare und intuitiv zu bedienende Universal-Rundschleifmaschine D6 bietet höchste Präzision und maximale Produktivität.
Technische Daten
D6
D7
D10
Arbeitsfähigkeit
Umlaufdurchmesser (mm)
350
350
350
Max. Schleifdurchmesser (mm)
330
330
330
Max. Schleiflänge (mm)
600
750
1000
Abstand zwischen den Zentren (mm)
650
800
1050
Max. Gewicht des Werkstücks zwischen den Spitzen (kg)
60 (ohne mittlere Lünette)
80 (ohne mittlere Lünette)
120 (ohne mittlere Lünette)

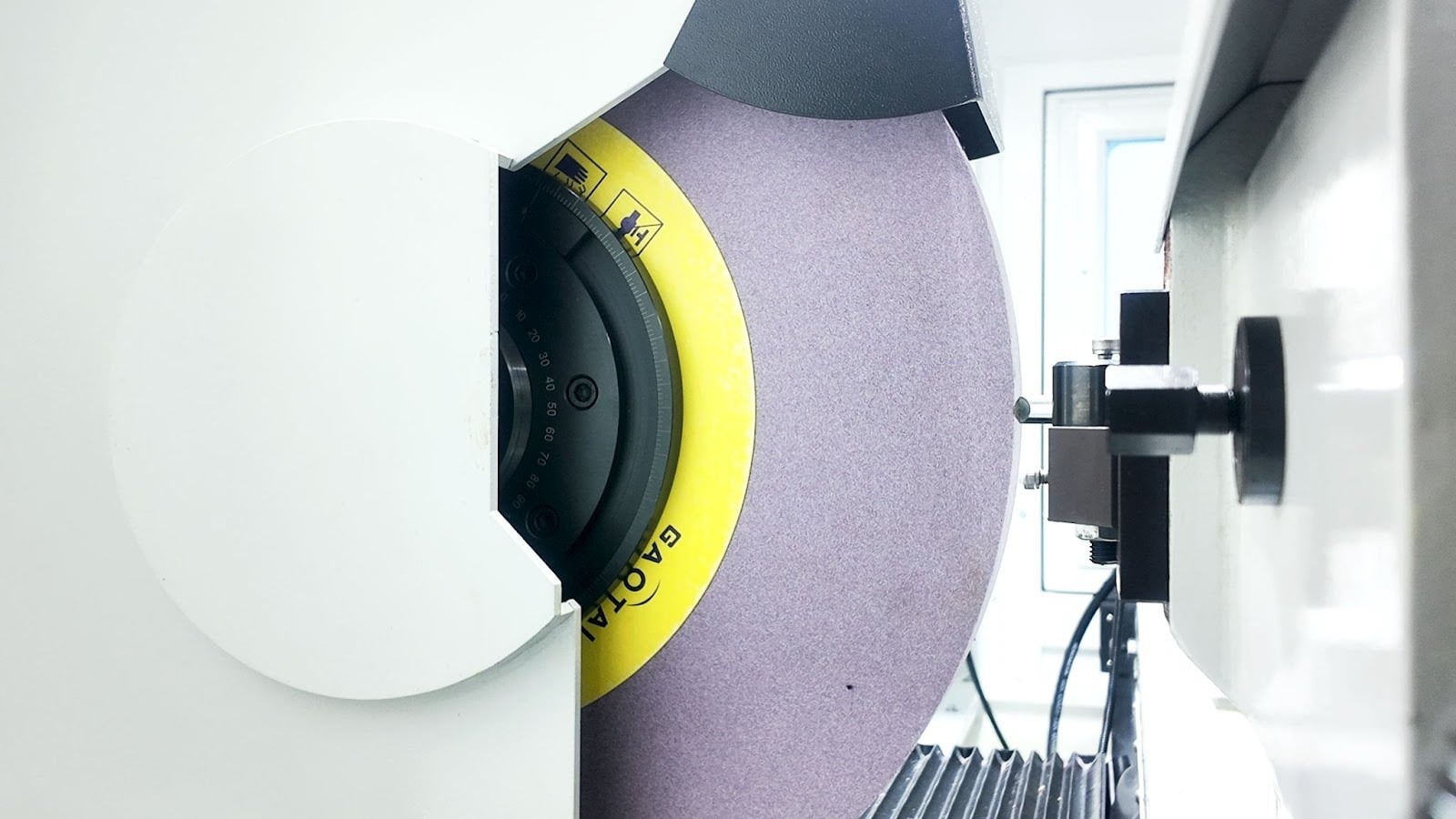

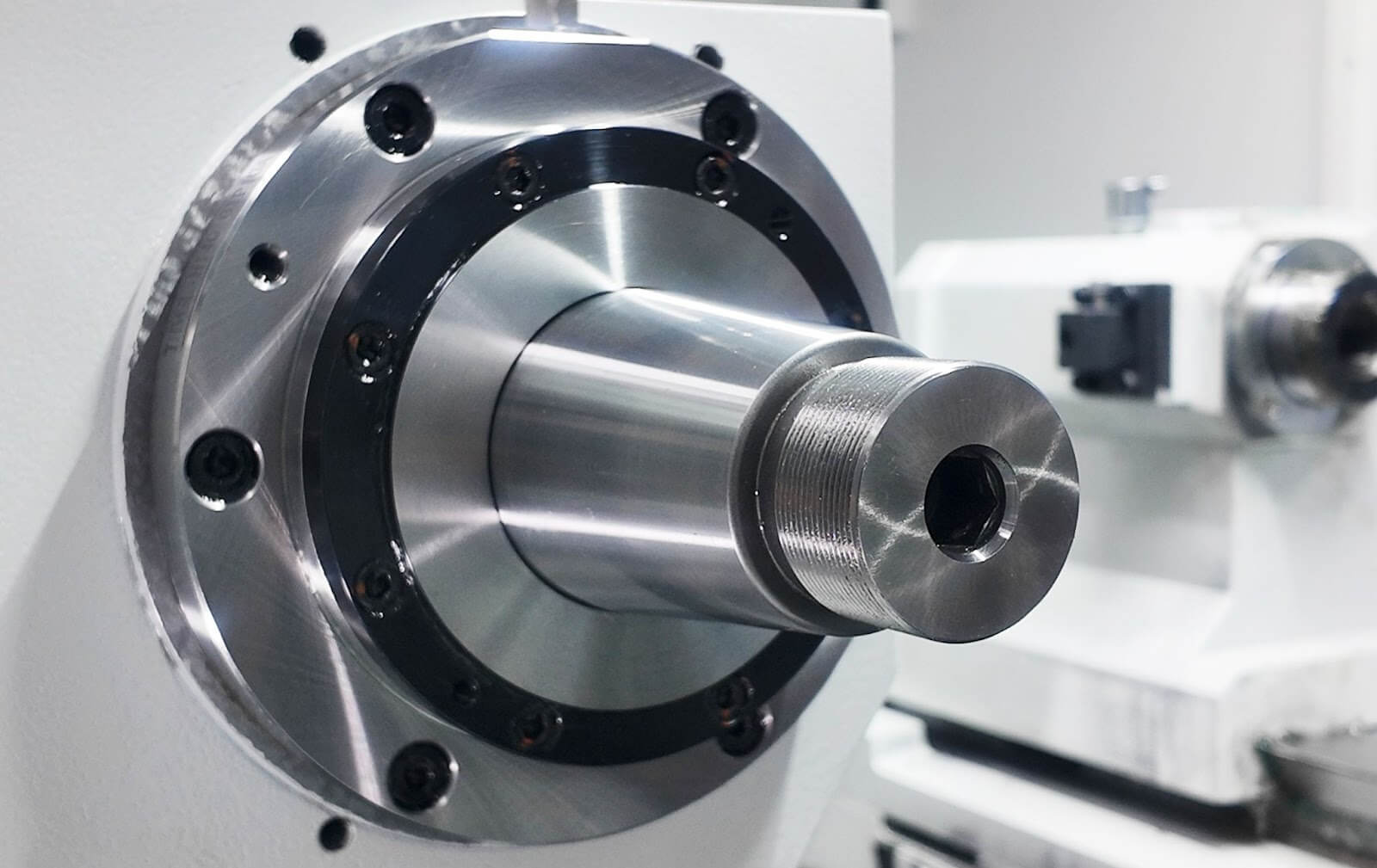

Schleifscheibenkopf
Abmessungen der Schleifscheibe (außen x Dicke x innen) mm
610 x (25～100) x 203,2
610 x (25～100) x 203,2
610 x (25～100) x 203,2
Leistung des Spindelmotors (Kw)
11
11
11
Schnittliniengeschwindigkeit der Schleifscheibe (m/s)
60 (wahlweise 100)
61 (fakultativ 100)
62 (fakultativ 100)
Größe der Spindelachse (mm)
67
67
67
Typ des Spindellagers
Lagertyp (optional Riementyp)
Lagertyp (optional Riementyp)
Lagertyp (optional Riementyp)

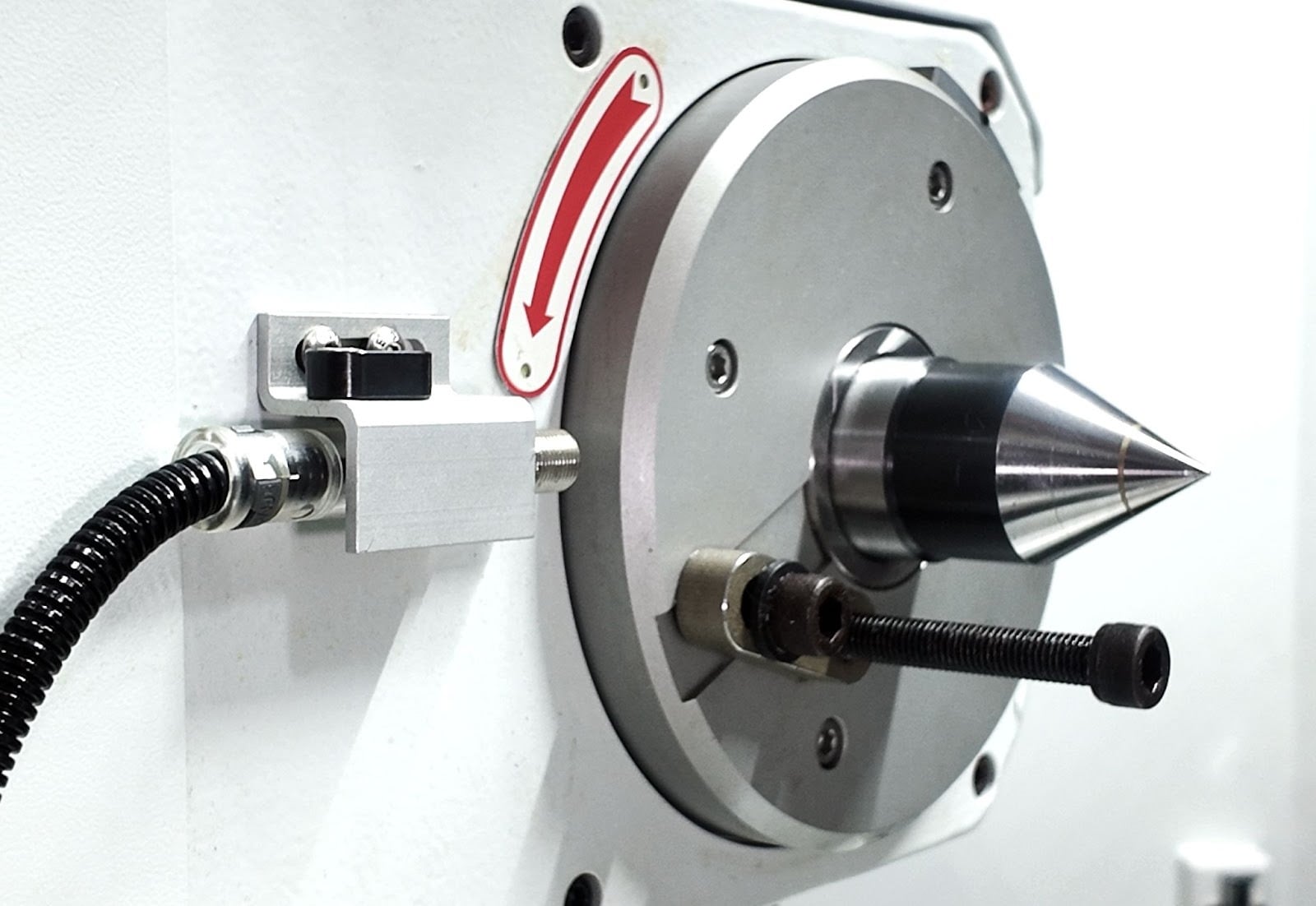

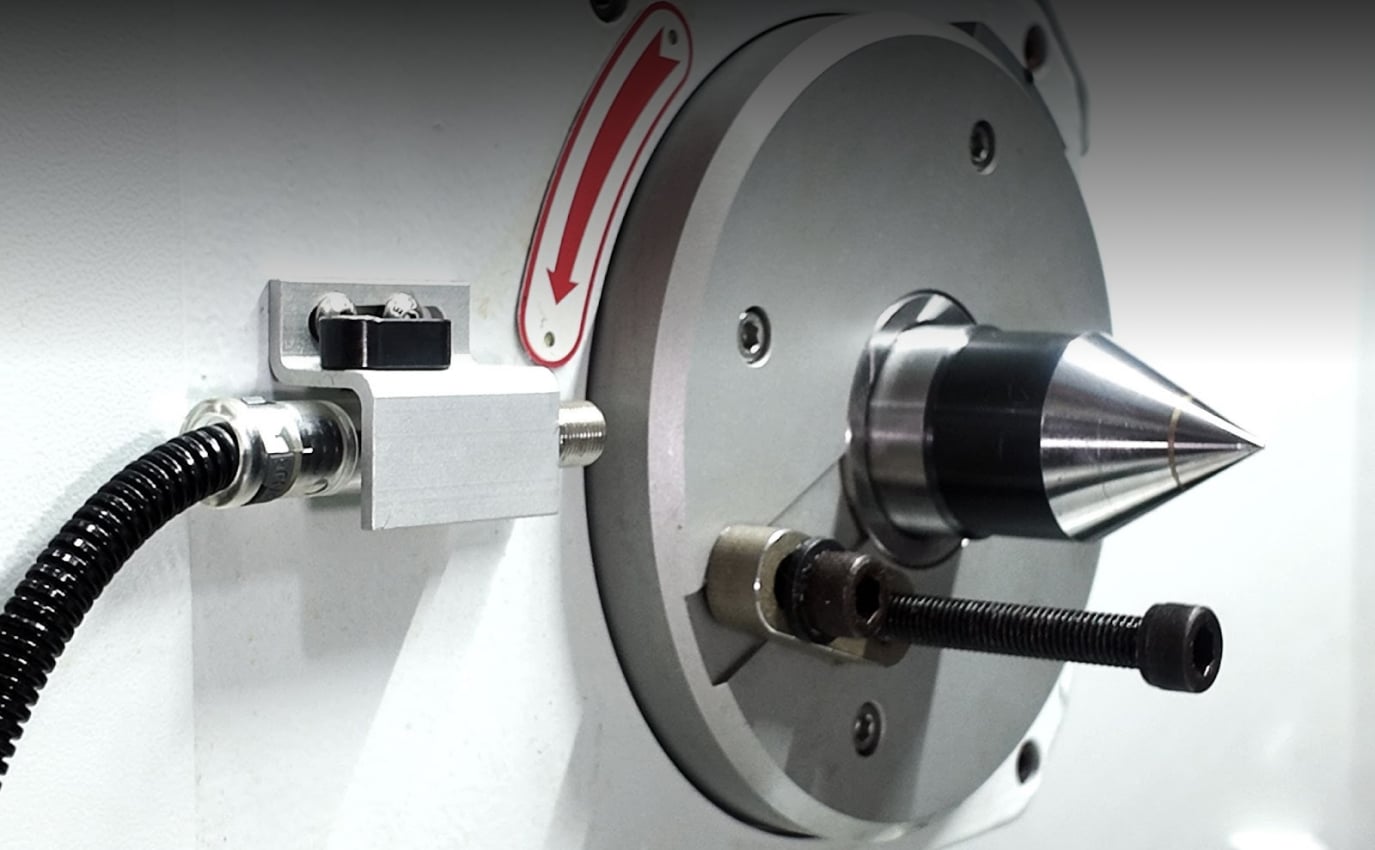

Arbeitskopf
Typ
Festes Zentrum/Live Zentrum
Festes Zentrum/Live Zentrum
Festes Zentrum/Live Zentrum
Mittlere Verjüngung
MT5
MT5
MT5
Spindeldrehzahl (U/min)
10~1000
10~1000
10~1000
Motorleistung (kW)
2
2
2.5
Reitstock
Mittlere Verjüngung
MT4
MT4
MT4
Durchmesser der Hülse (mm)
58
58
58
Spindelweg (mm)
35
35
35
X-Achse Schleifscheibenschlitten
Verfahrweg des Tisches (mm)
400
400
400
Schnellvorschubgeschwindigkeit (m/min)
16
16
16
Min. Vorschub/jede Skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Vorschubmodus der Schleifscheibe
Eintauchen/Winklig
Eintauchen/Winklig
Eintauchen/Winklig
Servomotor der X-Achse (kW)
2.2
2.2
2.2
Schleifscheibenschlitten
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Z-Achse Schleifscheibenschlitten
Verfahrweg des Tisches (mm)
700
850
1300
Schnellvorschubgeschwindigkeit (m/min)
16
16
16
Min. Vorschub/jede Skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor der Z-Achse (kW)
2.2
2.2
2.2
Tabelle Folie
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Eine Führungsschiene mit V-Flat-Struktur
Drehwinkel der Bank (Grad im/gegen den Uhrzeigersinn)
4 und 9
4 und 9
4 und 9
Universal
Schleifscheibenkopf-Schmierölpumpe (kW)
0.18
0.18
0.18
Schleifmittelpumpe (kW)
0.18
0.18
0.18
Führung Ölpumpe (W)
25
25
25
Fassungsvermögen des Öltanks für den Schleifscheibenkopf (L)
30
30
30
Fassungsvermögen des Mahlgutbehälters (L)
120
120
120
Fassungsvermögen des Leitöltanks (L)
8 (Ganztagsschmierung)
8 (Ganztagsschmierung)
8 (Ganztagsschmierung)
Nettogewicht (kg)
5200
5500
6200
Abmessungen (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
