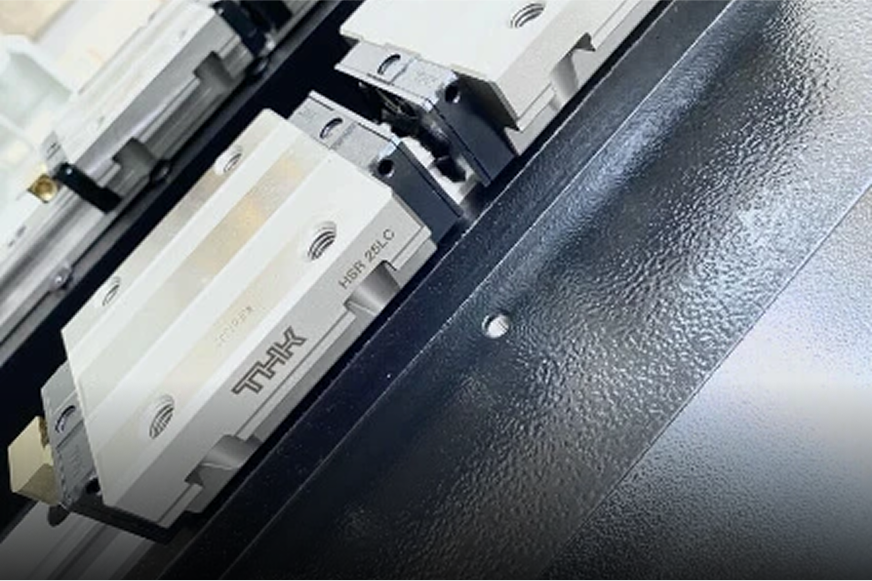

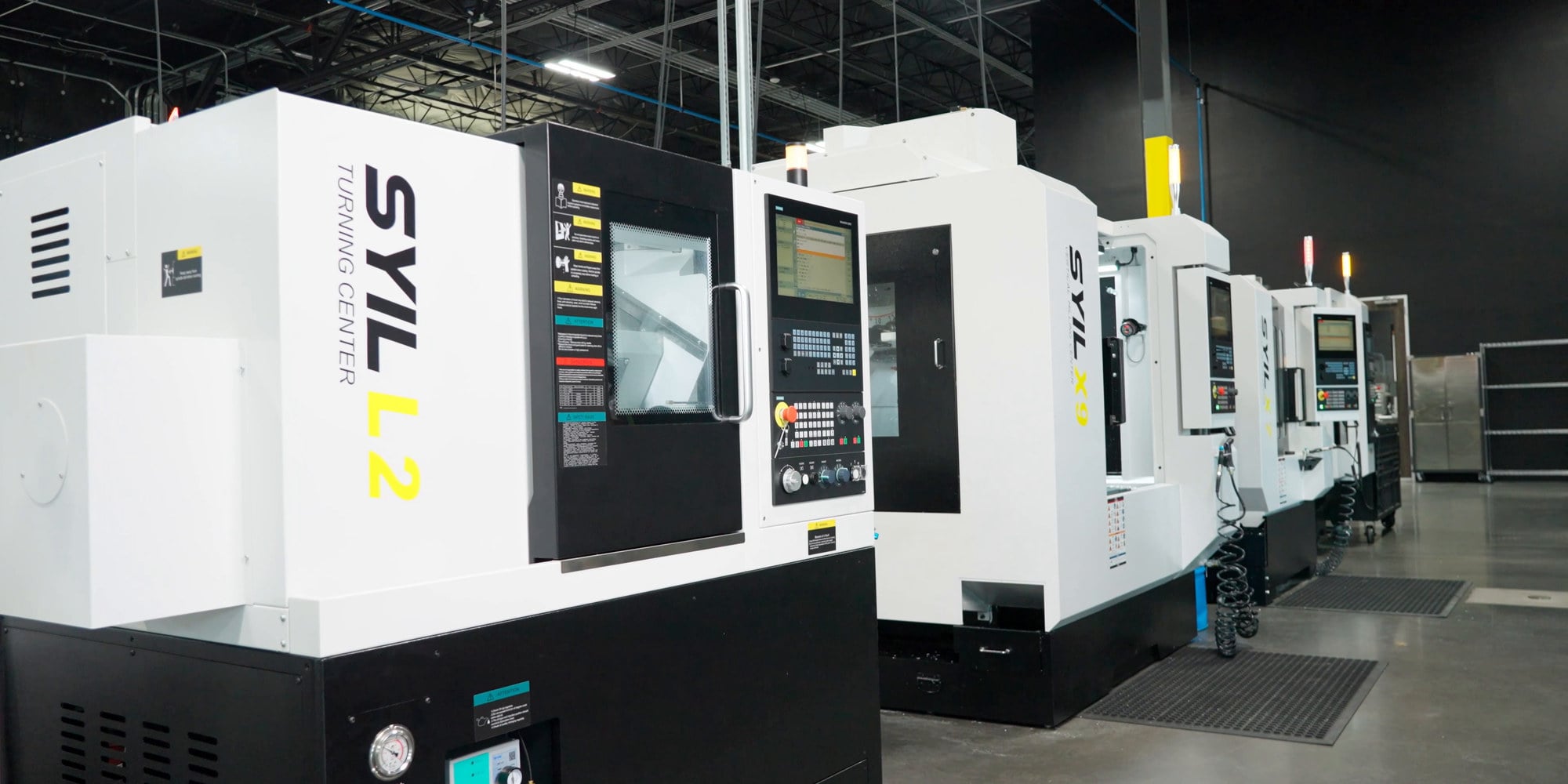

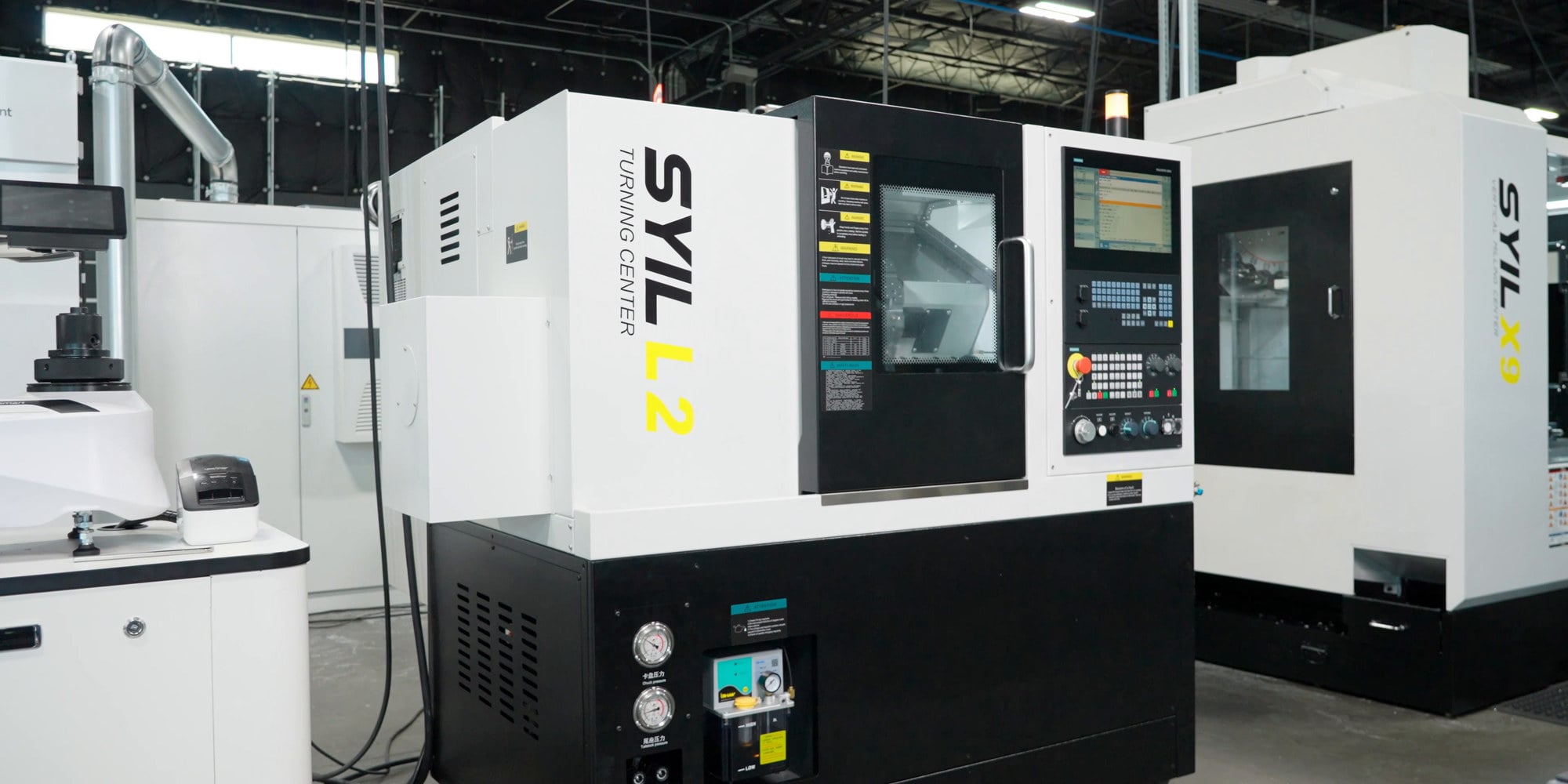

THK
Hochpräzise Kugelumlaufspindeln und Linearführungen
Verarbeitungskapazität
Spannfuttergröße
200 mm
Max. Schaukeldurchmesser über dem Bett
ø510 mm
Max. Schwenkdurchmesser über Schlitten
ø260 mm
Max. Werkstücklänge
300 mm
Max. Werkstückdurchmesser
ø380 mm
Spindle
Höchstgeschwindigkeit
4000 U/min
Spindelnase
A2-6
Spindelbohrungsdurchmesser
ø66 mm
Spindeldurchlass
ø52 mm
Durchmesser der durchgehenden Spindelbohrung
ø52 mm
Spindelleistung
11/15 kW
Werkzeughalter
Typ
Servorevolver
Werkzeuge
8/12
Werkzeugschaftgröße
25 x 25/20 x 20 mm
Werkzeugschaftdurchmesser
ø40/ø32 mm
Reisen
X Eilgang
30m/min
Z Eilgang
30m/min
X-Reisewege
200 mm
Z-Reisewege
360 mm
Dimensionen und Gewicht
Abmessungen (L*B*H)
1775x1600x1690 mm
NW
3050 kg
Hochleistungsdrehen

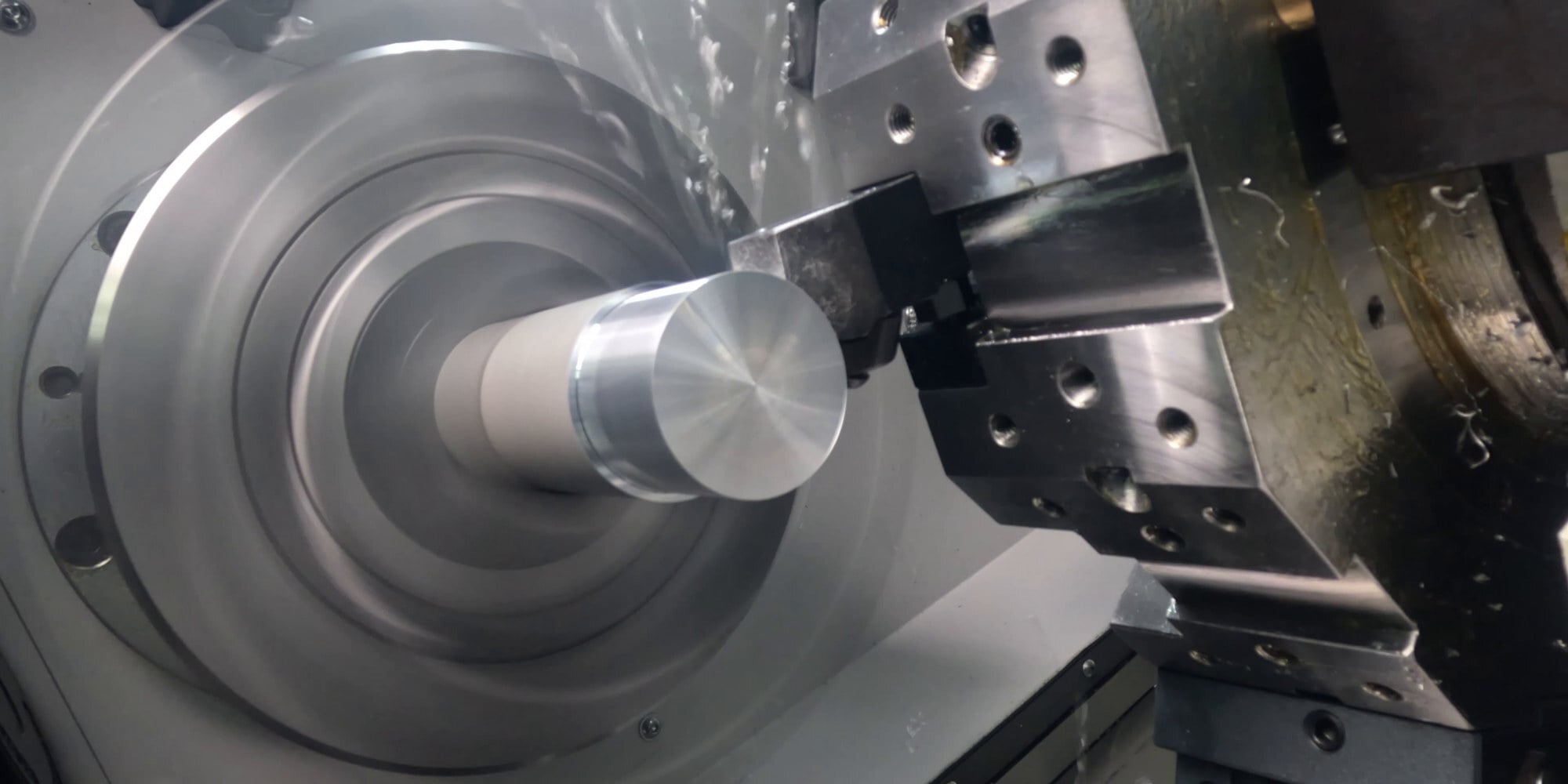

Hochleistungsdrehen Mit SYIL Drehzentren können Sie höchste Genauigkeit und Wiederholgenauigkeit erwarten. Die fortschrittliche CNC-Technologie stellt sicher, dass jeder Schnitt präzise ist, was zu gleichbleibend hochwertigen Teilen führt. Ganz gleich, ob Sie Prototypen herstellen oder kleine Metallteile in großen Mengen produzieren, SYIL-Drehmaschinen liefern jedes Mal außergewöhnliche Ergebnisse.

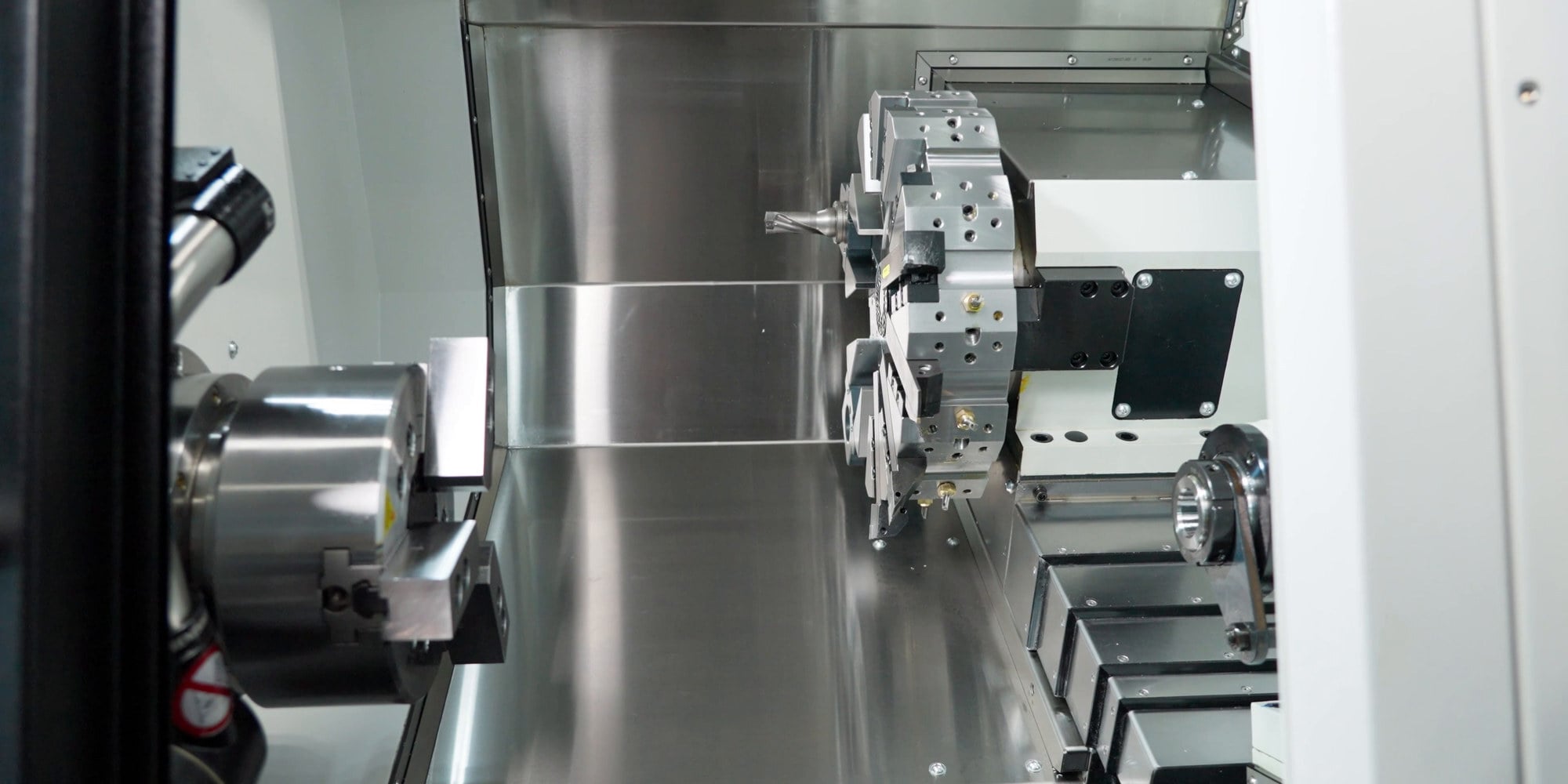

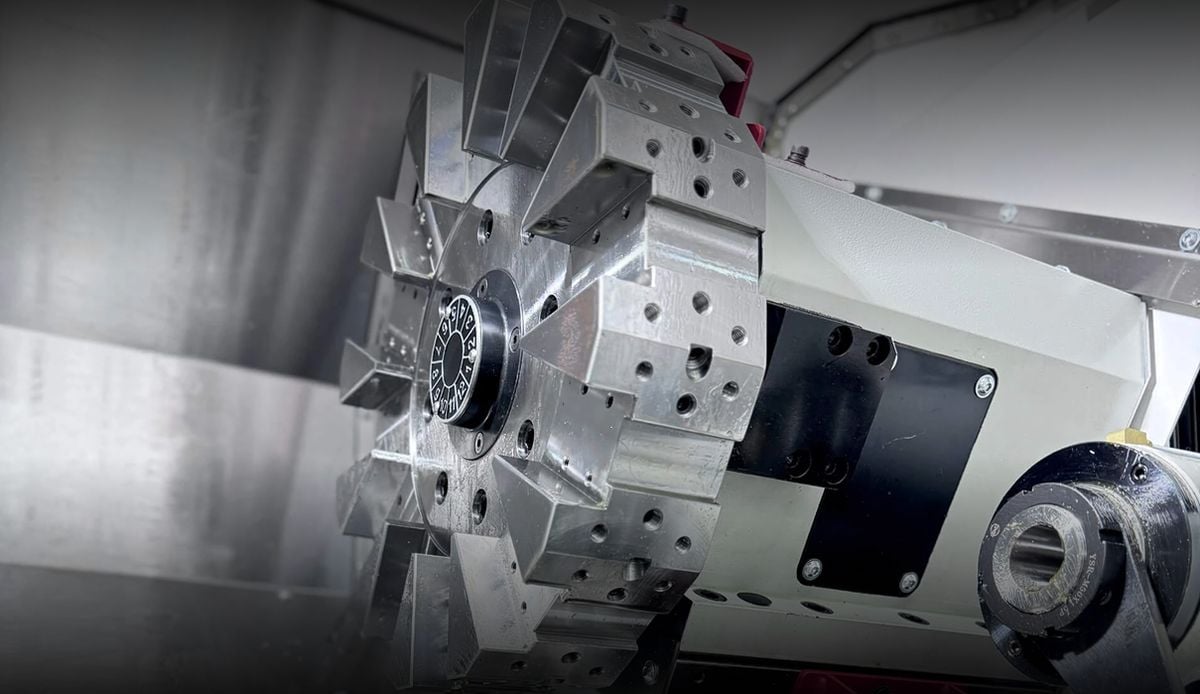

8/12-Positionen-Werkzeugrevolversystem
Ein langlebiger Werkzeugrevolver hält einem Kühlmitteldruck von 70 kg stand
.png)

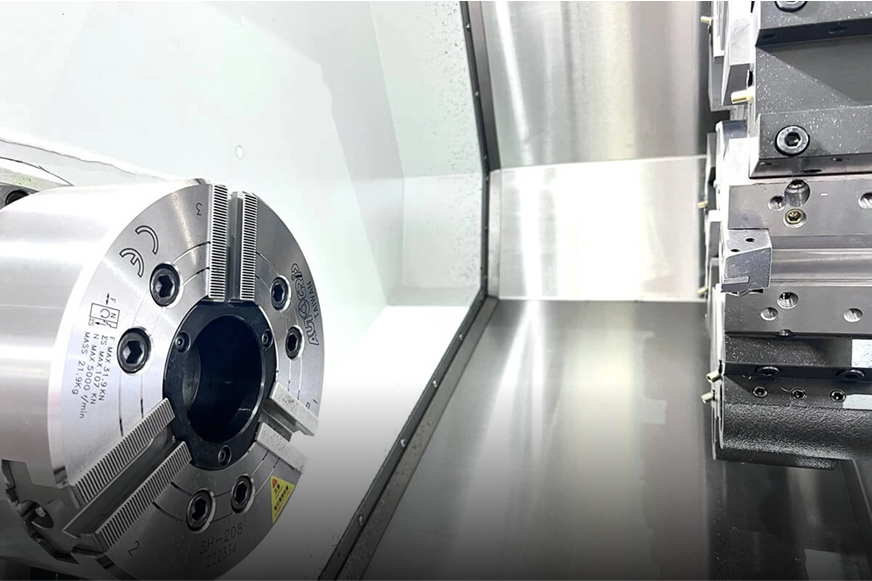

Hochgeschwindigkeits-Servospindeleinheit
Maximale Spindelgeschwindigkeit von 4000 U/min
SYIL L2 Optionen

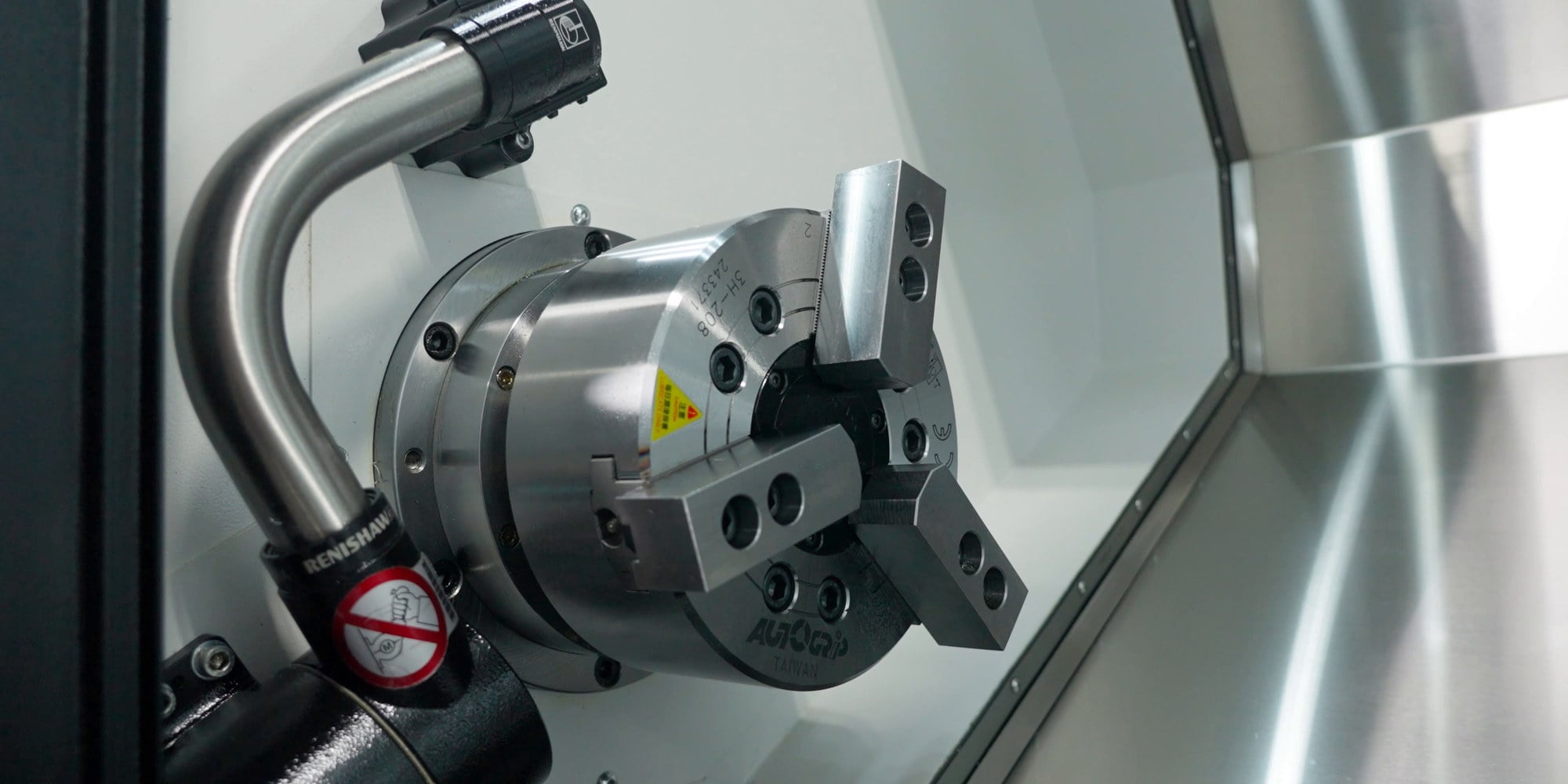

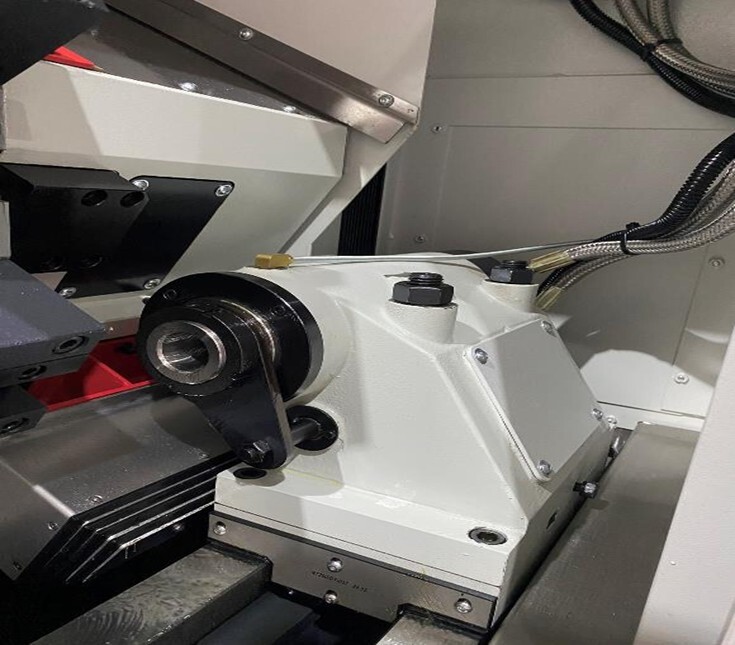

Stützt das Werkstück hydraulisch.
Inklusive Späneabholwagen.

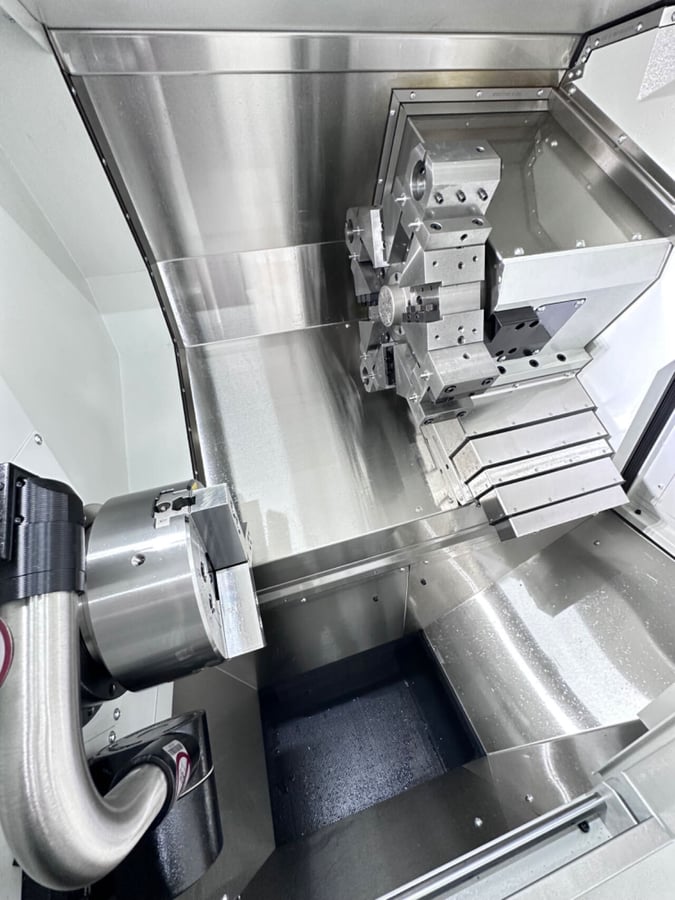

Renishaw.

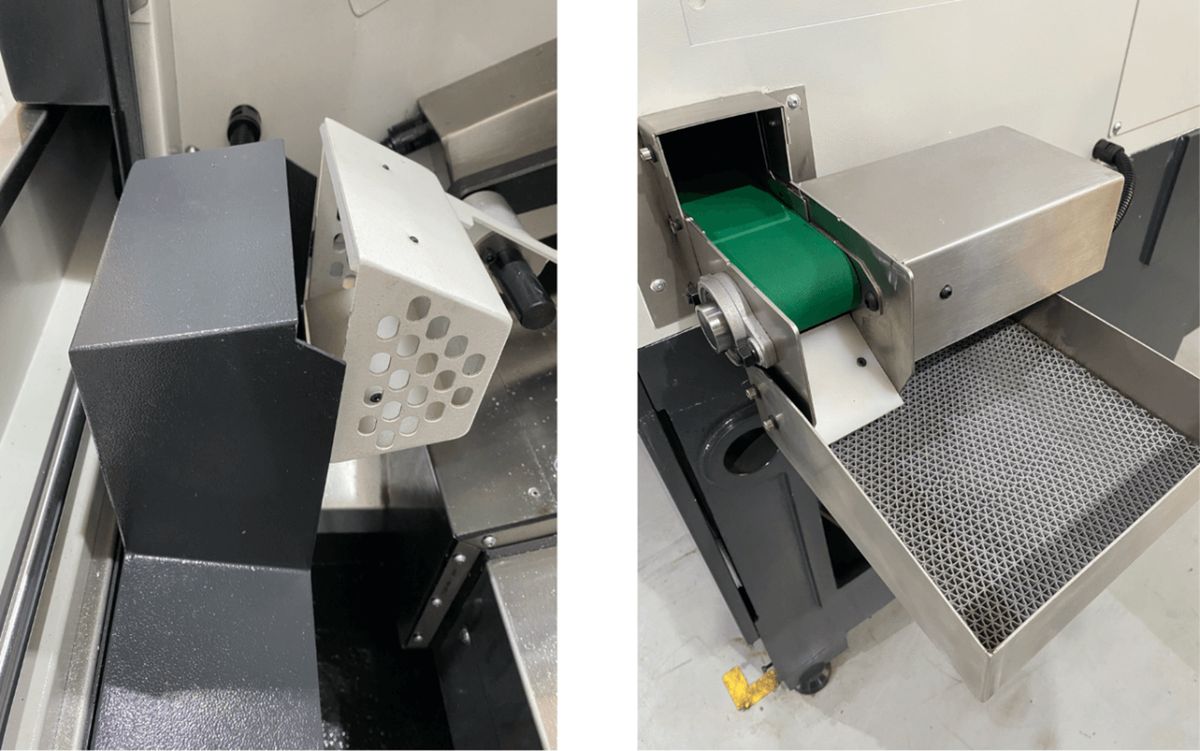

Nimmt fertige Teile auf.

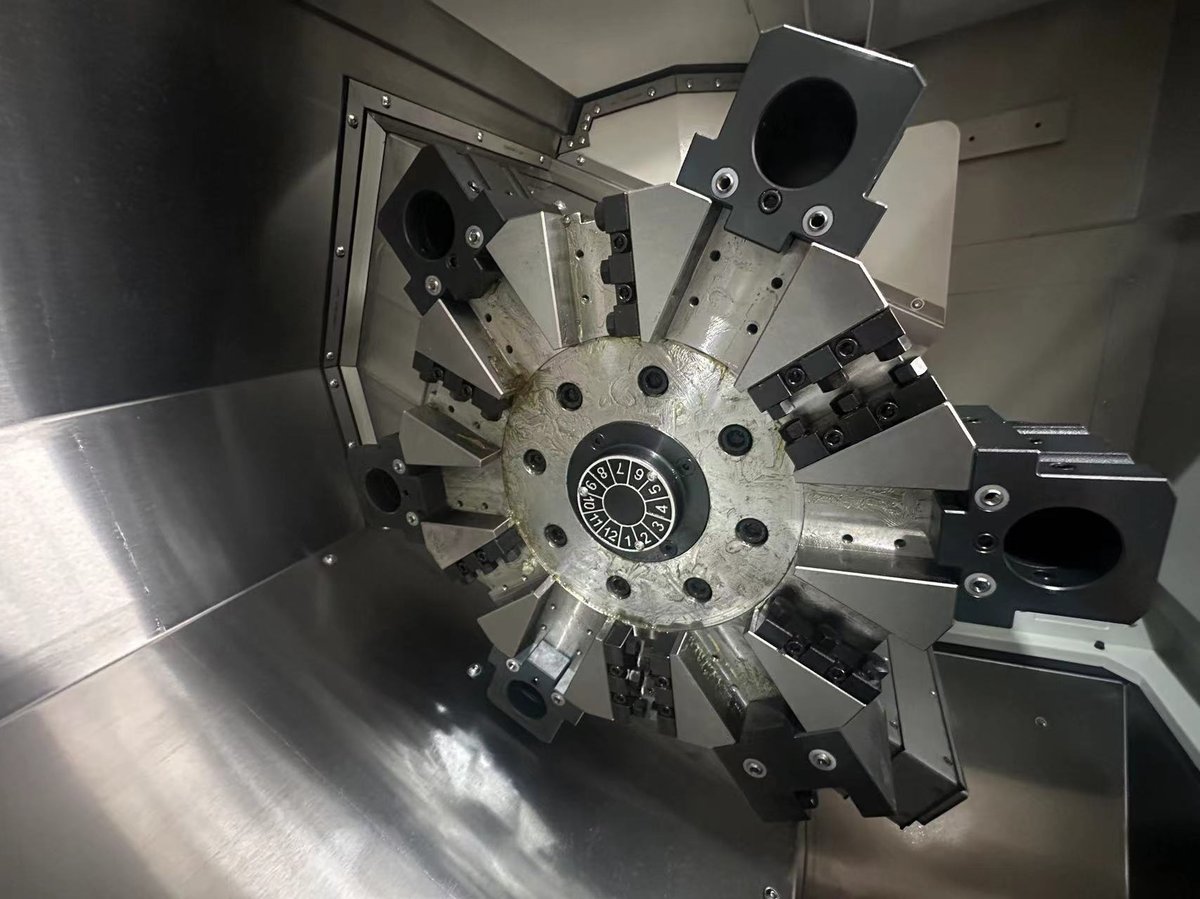

8/12 Werkzeuge, Schaft 25x25 mm.
.jpg?width=1200&height=900&name=option%205%20Tools%20Turret%20(L2).jpg)
Technische Daten
L2
L3
L4
Verarbeitungskapazität
Größe des Futters (")
8
8
10
Max. Schwenkdurchmesser über Bett (mm)
ø510
ø550
ø630
Max. Schwenkdurchmesser über Schlitten (mm)
ø260
ø290/ø200
ø330
Max. Werkstücklänge (mm)
300
500/530/450
800/1100/1500
Max. Werkstückdurchmesser (mm)
ø380
ø380
ø520
Spindel
Maximale Drehzahl (U/min)
4000
4000
3500
Spindelnase
A2-6
A2-6
A2-8
Durchmesser der Spindelbohrung (mm)
ø66
ø63
ø91
Bohrungsdurchmesser der Spindel (mm)
ø52
ø52
ø75
Leistung der Spindel (kW)
11
11
15
Mindestindexierung der C-Achse (°)
---
0.001
---
Gegenspindel
Größe des Futters (")
---
6
---
Drehzahl / Maximale Drehzahl (U/min)
---
1750/6000
---
Spindelnase
---
A2-5
---
Durchmesser der Spindelbohrung (mm)
---
ø56
---
Bohrungsdurchmesser der Spindel (mm)
---
ø45
---
Leistung der Spindel (kW)
---
11
---
Fahrten (m)
---
530
---
Eilgang (m/min)
---
30
---
Verfahrwegn
X Eilgang (m/min)
30
30
30
Z Eilgang (m/min)
30
30
30
Y Eilgang (m/min)
---
15
---
X Verfahrwege (mm)
200
190+10
260+10
Z Verfahrwege (mm)
360
550 (490+-50)
850/1150/1550
Werkzeughalter
Typ
Servo-Revolver
Kraftrevolver
Servo-Revolverkopf
Werkzeuge
8/12
12
12
Größe des Werkzeugschaftes (mm)
25x25
25x25
25x25
Durchmesser des Werkzeugschaftes (mm)
ø40
ø40
ø40
Minimum Werkzeug zu Werkzeug (s)
0.28
0.2
0.2
Maximum Werkzeug zu Werkzeug (s)
0.4
0.5
0.5
Maximale Drehzahl des Werkzeugs (U/min)
---
5000
5000
Live-Tooling-Modell
---
BMT55
BMT55
Leitwerk
Verfahrwege vom Reitstock zum Stück (mm)
---
465/500
---
Reitstock Eilgang (m/min)
---
30
10
Hülsenkonus
---
MT4
MT5
Andere Daten
Gewicht der Maschine (kg)
3050
4000
6200/6800/7220
Maschine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x B x H (mm)
---
---
---
mit Y-Achse (mm)
---
2680x1750x1850
---
mit Gegenspindel (mm)
---
2680x1750x1850
---
