SYIL CNC-Drehmaschinen-Drehzentren: Verbessern Sie Ihre Metallteilefertigung

Verarbeitungskapazität

Futtergröße:

8 Zoll

Max. Schaukeldurchmesser über Bett:

ø550mm

Max. Schwenkdurchmesser über Schlitten:

ø290mm (mit Y-Achse: 200 mm)

Max. Werkstücklänge:

500mm (mit Y-Achse: 530 mm, mit Gegenspindel: 450 mm)

Max. Werkstückdurchmesser:

ø380mm

Spindle

Max. Geschwindigkeit:

4000 U/min

Spindelnase:

A2-6

Spindelbohrungsdurchmesser:

ø63mm

Durchmesser der durchgehenden Spindelbohrung:

ø52mm

Spindelleistung:

11/15kW

Mindest. Indexierung der C-Achse:

0.001°

Gegenspindel

Spannfuttergröße:

6 Zoll

Geschwindigkeit/Höchstgeschwindigkeit:

1750/6000 U/min

Spindelnase:

A2-5

Spindelbohrungsdurchmesser:

ø56mm

Durchmesser der durchgehenden Spindelbohrung:

ø45mm

Spindelleistung:

11kW

Reisen:

530m

Eilgang:

30m/min

Werkzeughalter

Typ:

Power Turret

Werkzeuge:

Mindest. Werkzeug zu Werkzeug:

0,2 Sekunden

Max. Werkzeug zu Werkzeug:

0,5 Sekunden

Maximale Werkzeugschaftgröße:

25x25mm

Maximaler Werkzeugschaftdurchmesser:

ø40mm

Max. Geschwindigkeit der angetriebenen Werkzeuge:

5000 U/min

Angetriebenes Werkzeugmodell:

BMT55

Reisen

X Eilgang:

30m/min

Z Eilgang:

30m/min

Y-Eilgang:

15m/min

X-Reisewege:

190+10mm

Z-Verfahrwege:

550 mm (mit Y-Achse: 490+-50 mm)

Reitstock

Verfahrwege vom Reitstock zum Werkstück:

465 mm (mit Y-Achse: 500 mm)

Eilgang des Reitstocks:

30m/min

Hülsenkonus:

MT4

Genauigkeit

Zylindrische Fertigdrehgenauigkeit:

IT6

Oberfläche der Drehteile fertigstellen:

Ra0,4-1,6

Rundheit der fertigen Drehteile:

≤0,003mm

Positionsgenauigkeit (Ｘ):

0,005mm

Positionsgenauigkeit(Ｚ):

0,008mm

Wiederholgenauigkeit (Ｘ):

0,002mm

Wiederholgenauigkeit (Ｚ):

0,004mm

Dimensionen und Gewicht

Abmessungen (L B H):

2500 x 1720 x 1740 mm (mit Y-Achse: 2680x1750x1850mm, mit Gegenspindel: 2680x1750x1850mm)

Nordwest:

4000kg

SYIL L Siemens

Die SYIL L3 ist serienmäßig mit der Siemens-Steuerung SINUMERIK 828D ausgestattet. Mit ihrer einzigartigen CNC-Performance setzt die SINUMERIK 828D Steuerung Produktivitätsmaßstäbe beim Fräsen auf SYIL Maschinen. Mit den neuen SINAMICS Antrieben und SIMOTICS Motion Control Motoren ist die SINUMERIK 828D jetzt noch produktiver. Die robuste Hardware-Architektur und intelligente Regelungsalgorithmen sorgen zusammen mit der hochwertigen Antriebs- und Motorentechnik für höchste Dynamik und Präzision bei der Bearbeitung.

Preise anfordern

Verbessern Sie Ihre Präzisionsbearbeitung mit SYIL CNC-Drehmaschinen

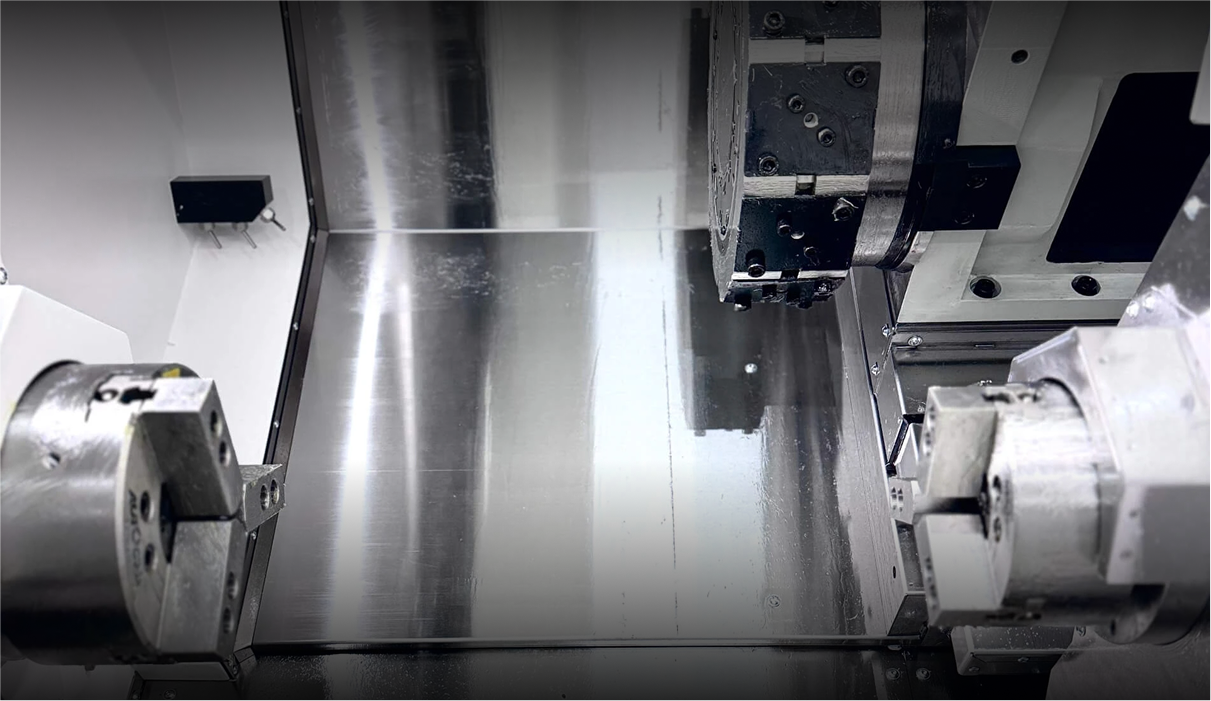

Die SYIL L3 Dreh- und Fräsmaschine aus Verbundwerkstoff verfügt über einen Revolver, der die Werkzeugwechselzeit erheblich verkürzt und die Spansteifigkeit verbessert. Sie hat eine kompakte Stellfläche und bietet gleichzeitig einen komfortablen Arbeitsraum und Erweiterbarkeit.

Für die Erzielung einer automatisierten Bearbeitung sind verschiedene Erweiterungsfunktionsschnittstellen reserviert, z. B. automatische Be- und Entladeroboter, automatische Türen, automatische Zuführung, Werkzeugeinrichter und Online-Werkstückinspektion.

THK

Hochpräzise Kugelumlaufspindeln und Linearführungen

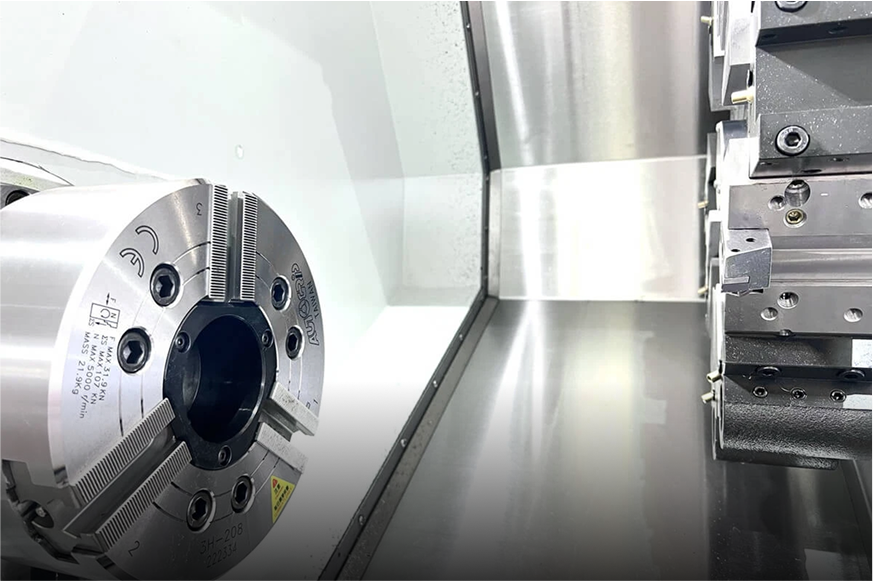

Optionaler SAUTER-Servorevolver

5000 U/min Elektrowerkzeug-Spindelgeschwindigkeit

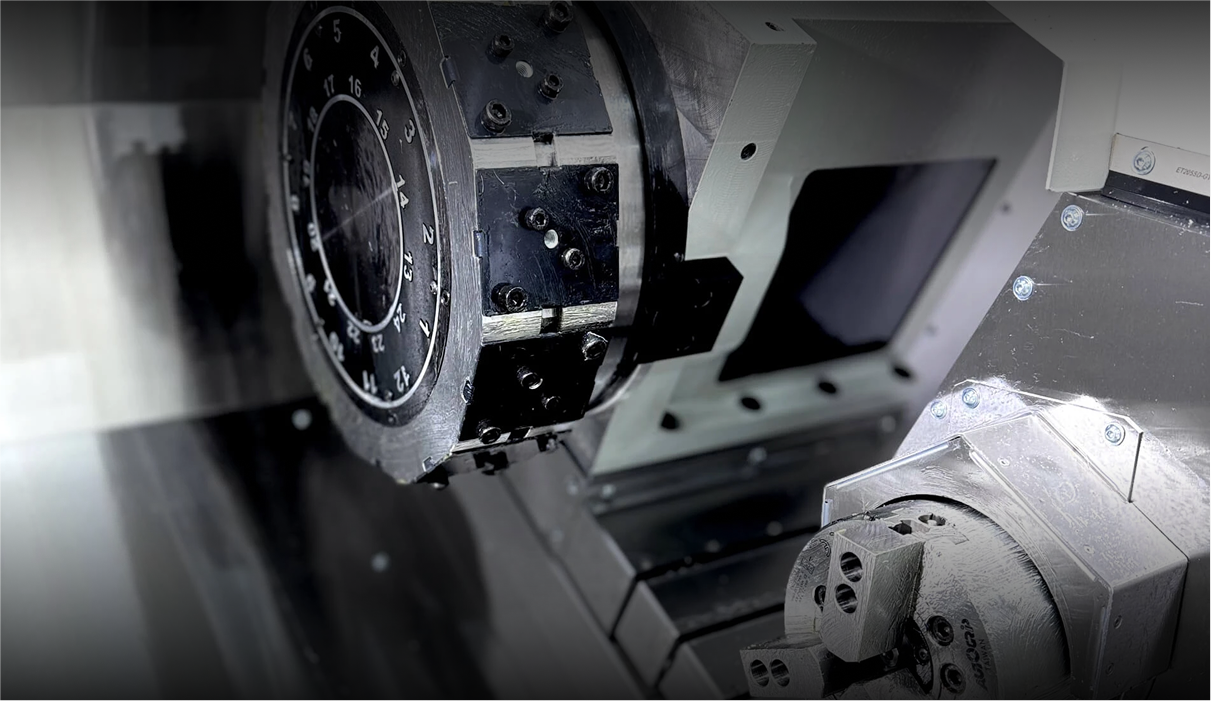

Hochgeschwindigkeits-Servospindeleinheit

Maximale Spindeldrehzahl 4500 U/min

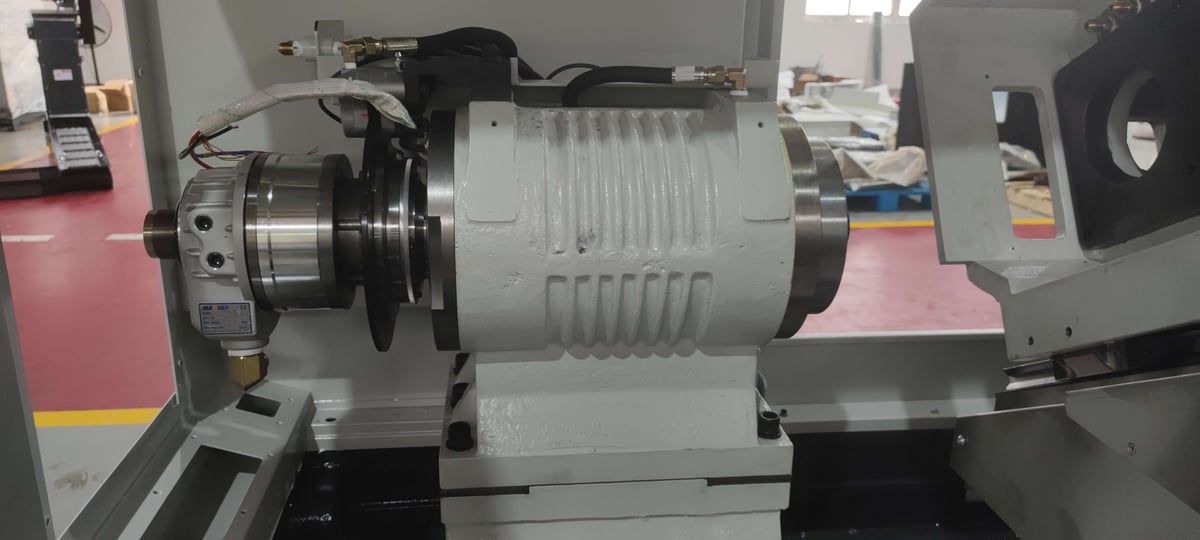

Sub-Spindle

150mm Sub Spindle Chuck, 6000RPM.

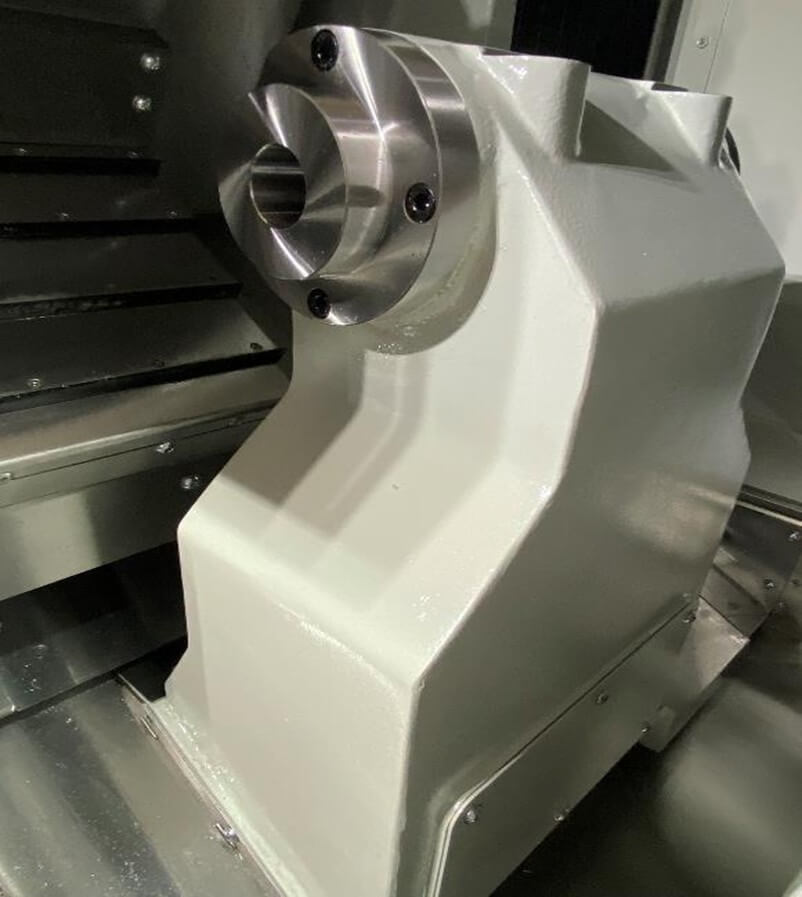

Hydraulic Tail Stock

Including Custom Screen for Tail Stock Movement.

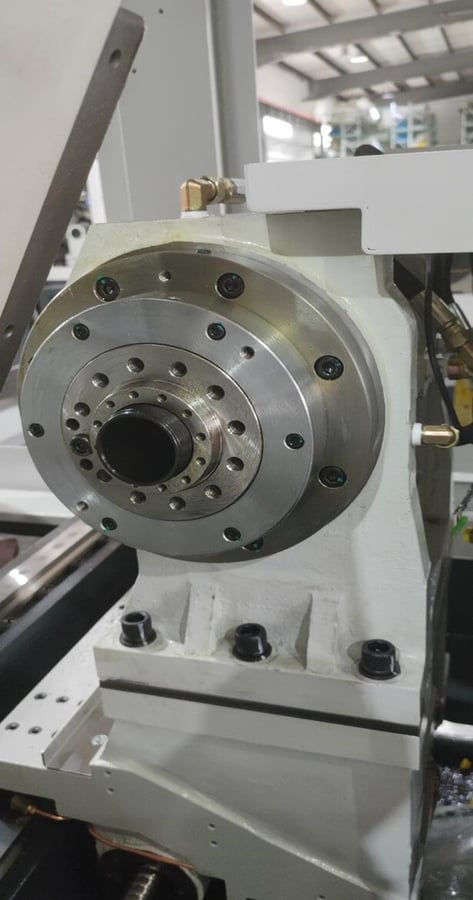

Servo Tail Stock

Programmable Tail Stock Including Custom Screen.

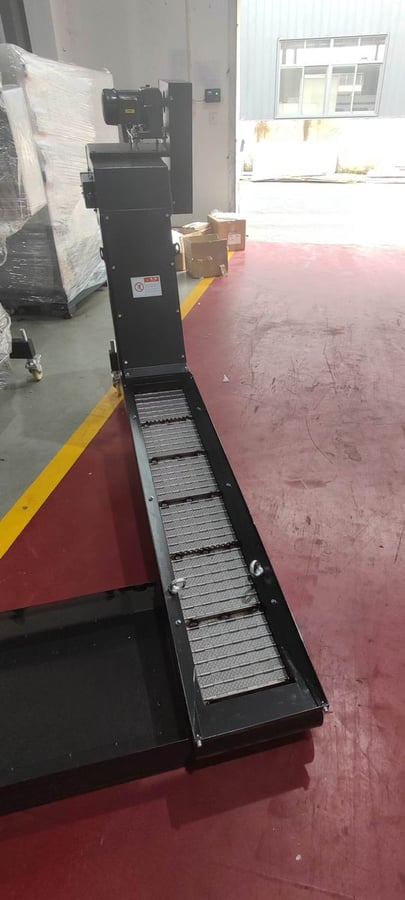

Chip Conveyor

incl. chip pickup trolley.

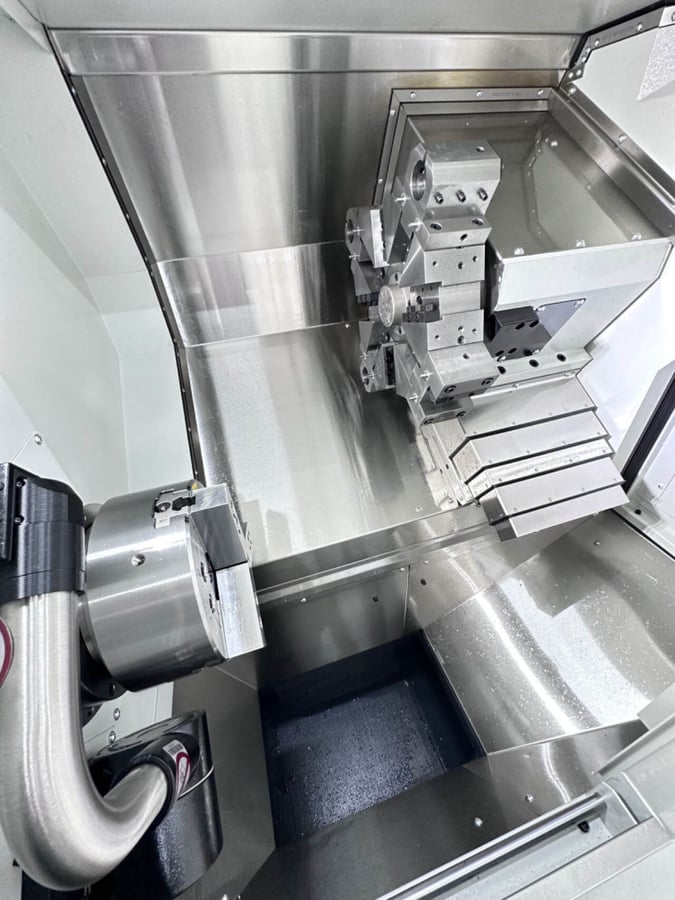

Tool Setter

Renishaw.

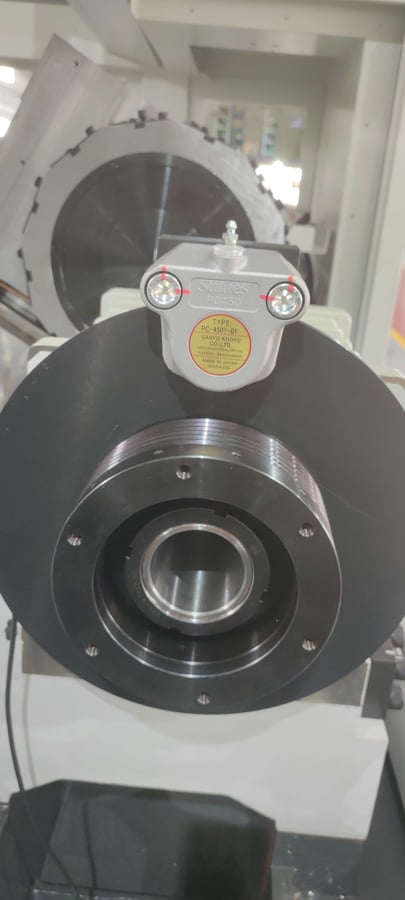

Sub-spindle actuator

for the L3.

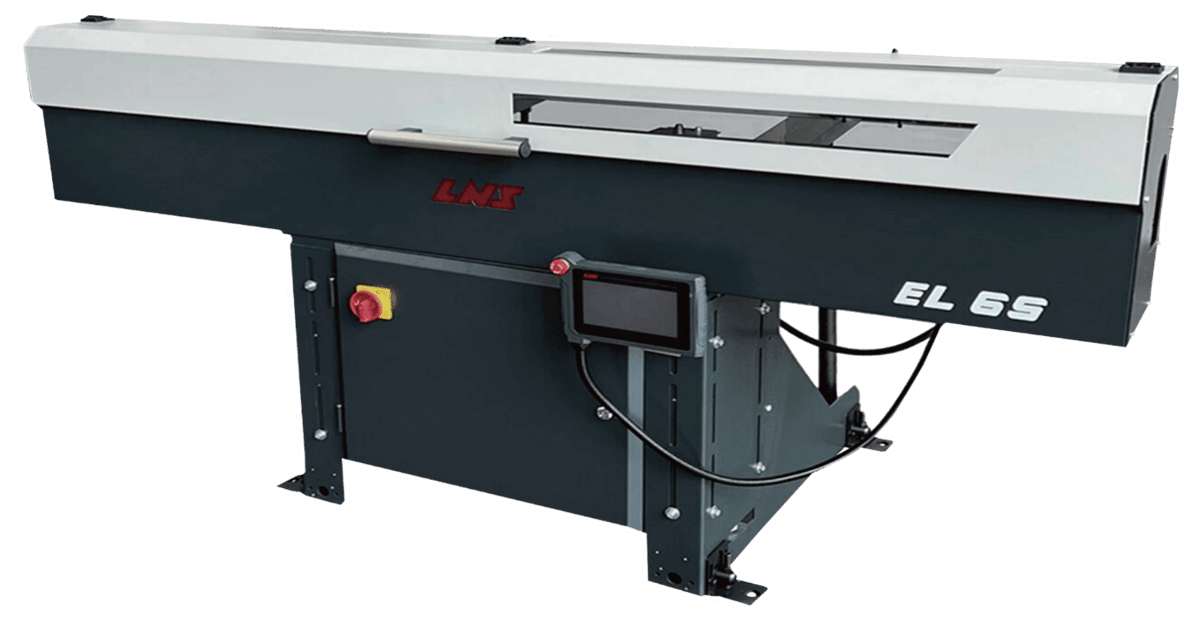

Bar Feeder

LNS EL65.

Parts Catcher

L3.

Technische Daten

Verarbeitungskapazität

Größe des Futters (")

Max. Schwenkdurchmesser über Bett (mm)

ø510

ø550

ø630

Max. Schwenkdurchmesser über Schlitten (mm)

ø260

ø290/ø200

ø330

Max. Werkstücklänge (mm)

300

500/530/450

800/1100/1500

Max. Werkstückdurchmesser (mm)

ø380

ø520

Spindel

Maximale Drehzahl (U/min)

4000

3500

Spindelnase

A2-6

A2-8

Durchmesser der Spindelbohrung (mm)

ø66

ø63

ø91

Bohrungsdurchmesser der Spindel (mm)

ø52

ø75

Leistung der Spindel (kW)

Mindestindexierung der C-Achse (°)

---

0.001

---

Gegenspindel

Größe des Futters (")

---

Drehzahl / Maximale Drehzahl (U/min)

---

1750/6000

---

Spindelnase

---

A2-5

---

Durchmesser der Spindelbohrung (mm)

---

ø56

---

Bohrungsdurchmesser der Spindel (mm)

---

ø45

---

Leistung der Spindel (kW)

---

Fahrten (m)

---

530

---

Eilgang (m/min)

---

Verfahrwegn

X Eilgang (m/min)

Z Eilgang (m/min)

Y Eilgang (m/min)

---

X Verfahrwege (mm)

200

190+10

260+10

Z Verfahrwege (mm)

360

550 (490+-50)

850/1150/1550

Werkzeughalter

Typ

Servo-Revolver

Kraftrevolver

Servo-Revolverkopf

Werkzeuge

8/12

Größe des Werkzeugschaftes (mm)

25x25

Durchmesser des Werkzeugschaftes (mm)

ø40

Minimum Werkzeug zu Werkzeug (s)

0.28

0.2

Maximum Werkzeug zu Werkzeug (s)

0.4

0.5

Maximale Drehzahl des Werkzeugs (U/min)

---

5000

Live-Tooling-Modell

---

BMT55

Leitwerk

Verfahrwege vom Reitstock zum Stück (mm)

---

465/500

---

Reitstock Eilgang (m/min)

---

Hülsenkonus

---

MT4

MT5

Genauigkeit

Fertigdrehen mit zylindrischer Genauigkeit

IT6

Oberfläche von Drehteilen fertigstellen

Ra 0,4-1,6

Rundheit der fertigen Drehteile (mm)

≤0.003

Positionsgenauigkeit Ｘ (mm)

0.005

Positionsgenauigkeit Ｚ (mm)

0.008

Wiederholgenauigkeit Ｘ (mm)

0.002

Wiederholgenauigkeit Ｚ (mm)

0.004

Andere Daten

Gewicht der Maschine (kg)

3050

4000

6200/6800/7220

Maschine

1775x1600x1690

2500x1720x1740

(3522/3872/3992) X 1982 X 1772

L x B x H (mm)

---

mit Y-Achse (mm)

---

2680x1750x1850

---

mit Gegenspindel (mm)

---

2680x1750x1850

---

Learn More

Africa, Middle East, and India

Asia Pacific

Europe

Global

North America

South America

SYIL L3 CNC-Drehmaschine

Hochleistungsdrehen

Verarbeitungskapazität

Spindle

Gegenspindel

Werkzeughalter

Reisen

Reitstock

Genauigkeit

Dimensionen und Gewicht

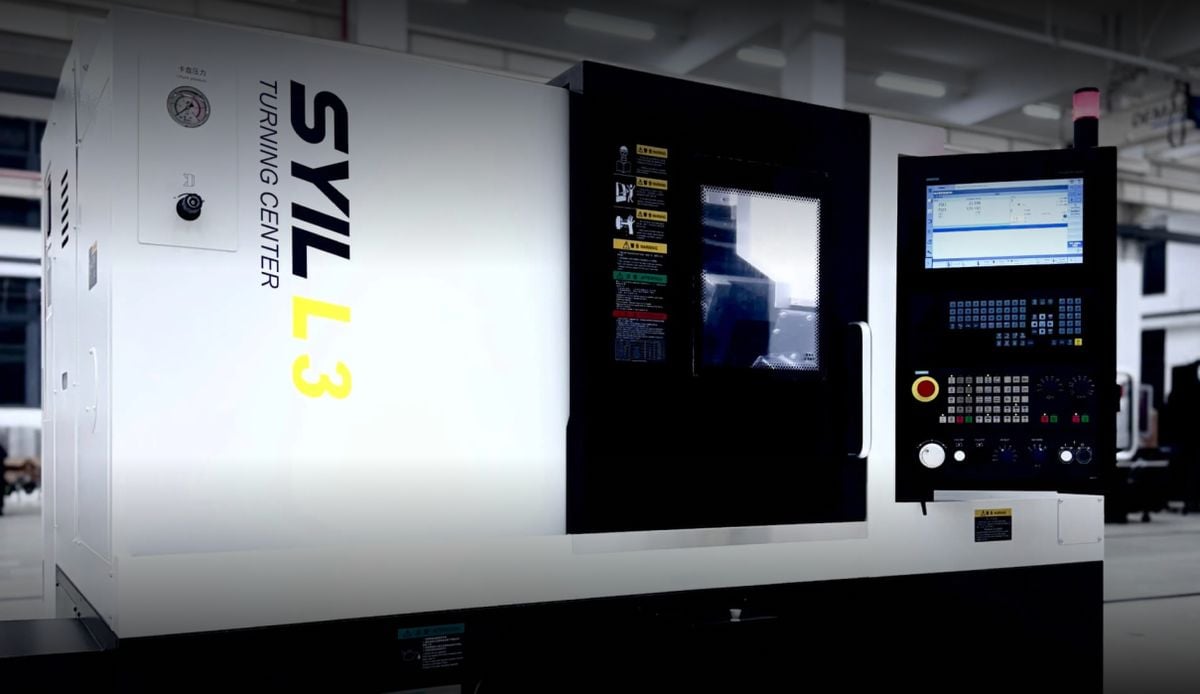

SYIL L3
