SYIL L Siemens

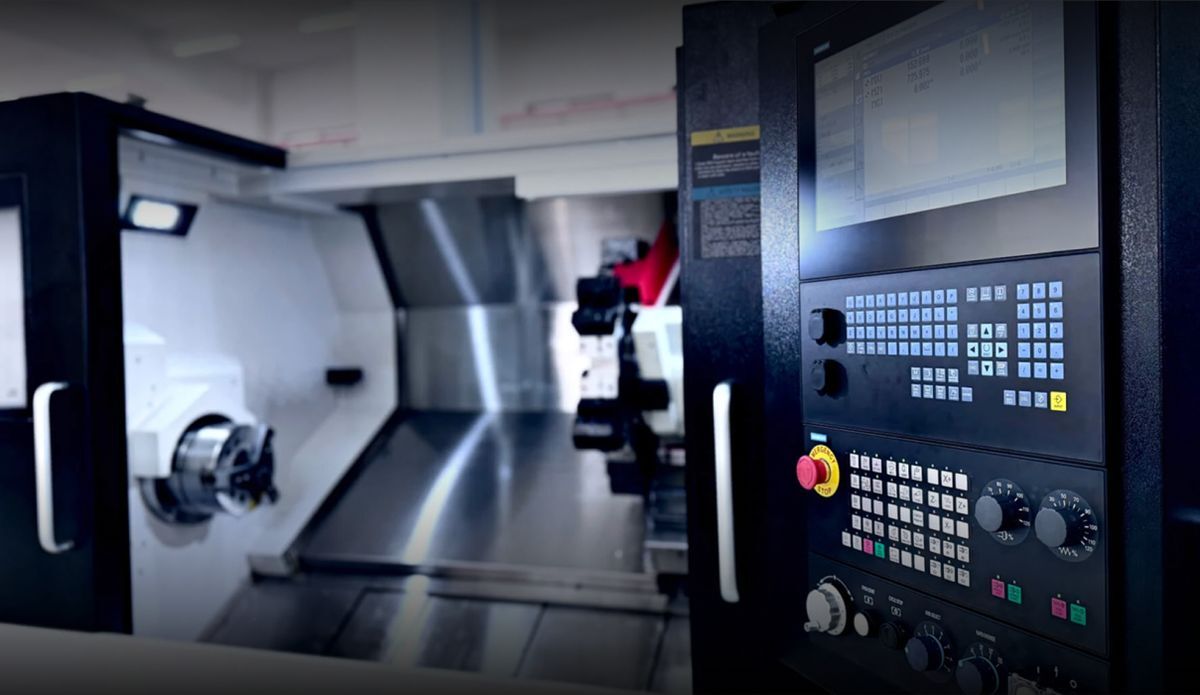

Die SYIL L4 ist standardmäßig mit der Siemens-Steuerung SINUMERIK 828D ausgestattet. Mit ihrer einzigartigen CNC-Performance setzt die SINUMERIK 828D-Steuerung Produktivitätsstandards beim Drehen auf SYIL-Maschinen. Mit den neuen SINAMICS Antrieben und SIMOTICS Motion-Control-Motoren ist die SINUMERIK 828D jetzt noch produktiver. Die robuste Hardware-Architektur und intelligente Regelungsalgorithmen sorgen zusammen mit der hochwertigen Antriebs- und Motorentechnik für höchste Dynamik und Präzision bei der Bearbeitung.
.png?width=5760&name=Mask%20group%20(22).png)
Verbessern Sie Ihre Präzisionsbearbeitung mit SYIL CNC-Drehmaschinen
Die Hochleistungs-Drehzentren der SYIL L-Serie bieten beispiellose Flexibilität beim Rüsten, extreme Steifigkeit und außergewöhnliche thermische Stabilität. Diese Maschinen sind branchenführend im Preis-Leistungs-Verhältnis und bieten ein unschlagbares Preis-Leistungs-Verhältnis in ihrer Klasse.
.png?width=5760&name=Mask%20group%20(57).png)
.png?width=5760&name=Mask%20group%20(56).png)
Die Hochproduktiv-Drehmaschine

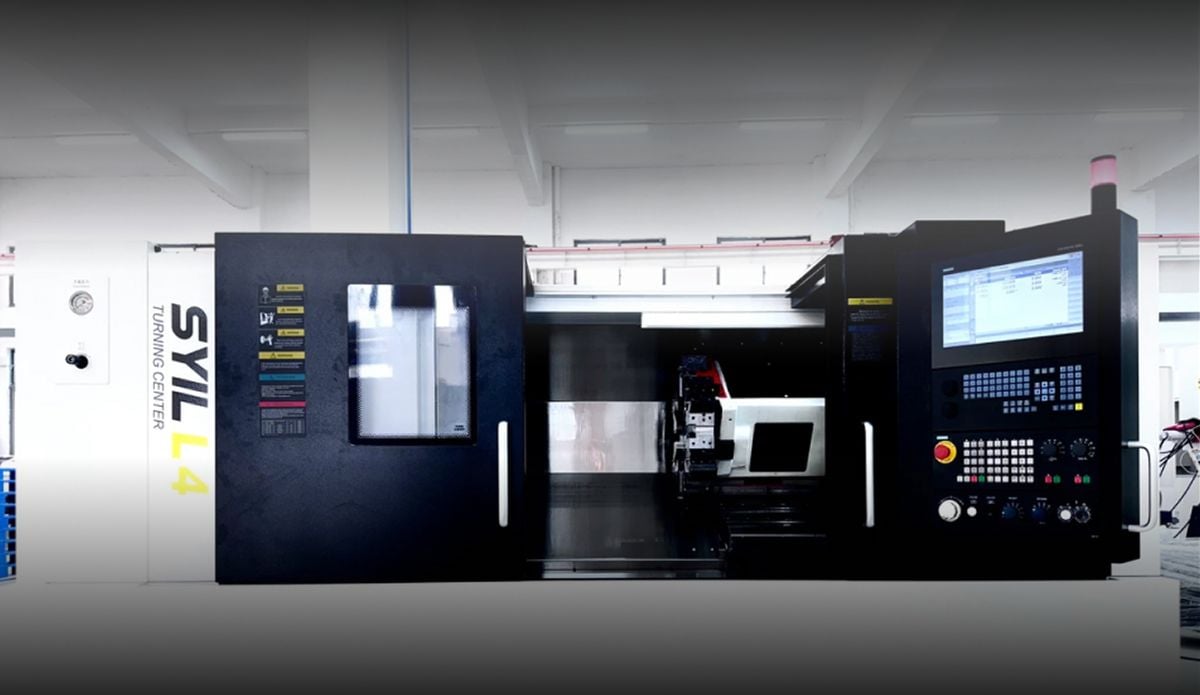

Drehzentrum SYIL L4: Hochleistungs-CNC-Bearbeitung großer Teile.
.png?width=5760&name=Mask%20group%20(58).png)
Technische Daten
L2
L3
L4
Verarbeitungskapazität
Größe des Futters (")
8
8
10
Max. Schwenkdurchmesser über Bett (mm)
ø510
ø550
ø630
Max. Schwenkdurchmesser über Schlitten (mm)
ø260
ø290/ø200
ø330
Max. Werkstücklänge (mm)
300
500/530/450
800/1100/1500
Max. Werkstückdurchmesser (mm)
ø380
ø380
ø520
Spindel
Maximale Drehzahl (U/min)
4000
4000
3500
Spindelnase
A2-6
A2-6
A2-8
Durchmesser der Spindelbohrung (mm)
ø66
ø63
ø91
Bohrungsdurchmesser der Spindel (mm)
ø52
ø52
ø75
Leistung der Spindel (kW)
11
11
15
Mindestindexierung der C-Achse (°)
---
0.001
---
Gegenspindel
Größe des Futters (")
---
6
---
Drehzahl / Maximale Drehzahl (U/min)
---
1750/6000
---
Spindelnase
---
A2-5
---
Durchmesser der Spindelbohrung (mm)
---
ø56
---
Bohrungsdurchmesser der Spindel (mm)
---
ø45
---
Leistung der Spindel (kW)
---
11
---
Fahrten (m)
---
530
---
Eilgang (m/min)
---
30
---
Reisen
X Eilgang (m/min)
30
30
30
Z Eilgang (m/min)
30
30
30
Y Eilgang (m/min)
---
15
---
X Verfahrwege (mm)
200
190+10
260+10
Z Verfahrwege (mm)
360
550 (490+-50)
850/1150/1550

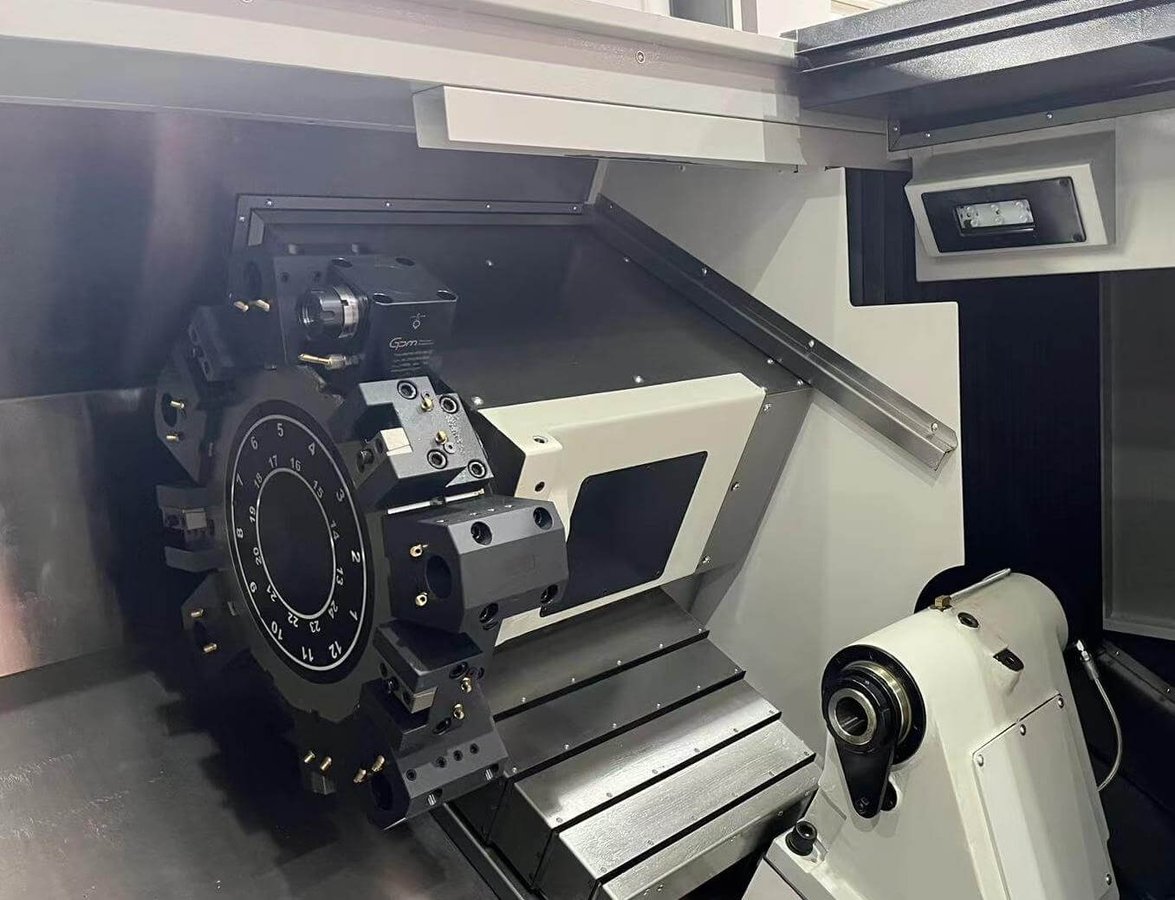

Werkzeughalter
Typ
Servo-Revolver
Kraftrevolver
Servo-Revolverkopf
Werkzeuge
8/12
12
12
Größe des Werkzeugschaftes (mm)
25x25
25x25
25x25
Durchmesser des Werkzeugschaftes (mm)
ø40
ø40
ø40
Minimum Werkzeug zu Werkzeug (s)
0.28
0.2
0.2
Maximum Werkzeug zu Werkzeug (s)
0.4
0.5
0.5
Maximale Drehzahl des Werkzeugs (U/min)
---
5000
5000
Live-Tooling-Modell
---
BMT55
BMT55
Leitwerk
Verfahrwege vom Reitstock zum Stück (mm)
---
465/500
---
Reitstock Eilgang (m/min)
---
30
10
Hülsenkonus
---
MT4
MT5
Genauigkeit
Fertigdrehen mit zylindrischer Genauigkeit
IT6
IT6
IT6
Oberfläche von Drehteilen fertigstellen
Ra 0,4-1,6
Ra 0,4-1,6
Ra 0,4-1,6
Rundheit der fertigen Drehteile (mm)
≤0.003
≤0.003
≤0.003
Positionsgenauigkeit Ｘ (mm)
0.005
0.005
0.005
Positionsgenauigkeit Ｚ (mm)
0.008
0.008
0.008
Wiederholgenauigkeit Ｘ (mm)
0.002
0.002
0.002
Wiederholgenauigkeit Ｚ (mm)
0.004
0.004
0.004
Andere Daten
Gewicht der Maschine (kg)
3050
4000
6200/6800/7220
Maschine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x B x H (mm)
---
---
---
mit Y-Achse (mm)
---
2680x1750x1850
---
mit Gegenspindel (mm)
---
2680x1750x1850
---
