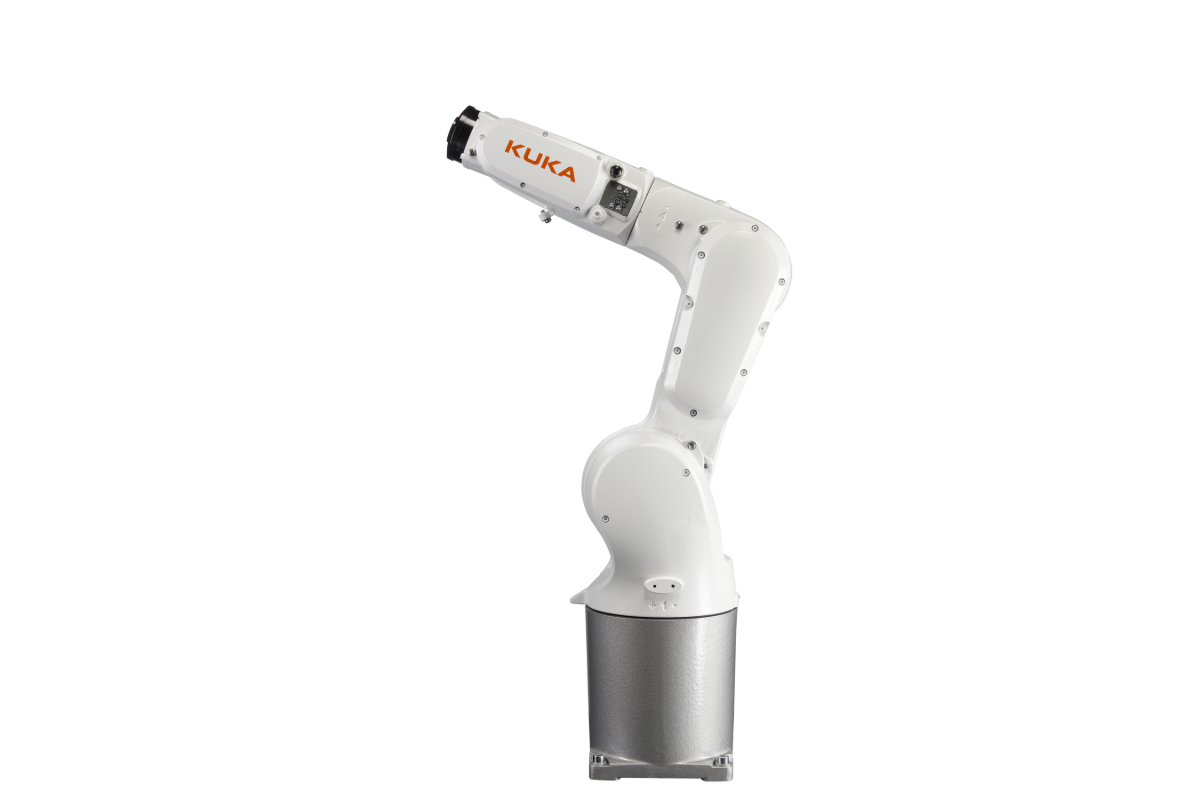

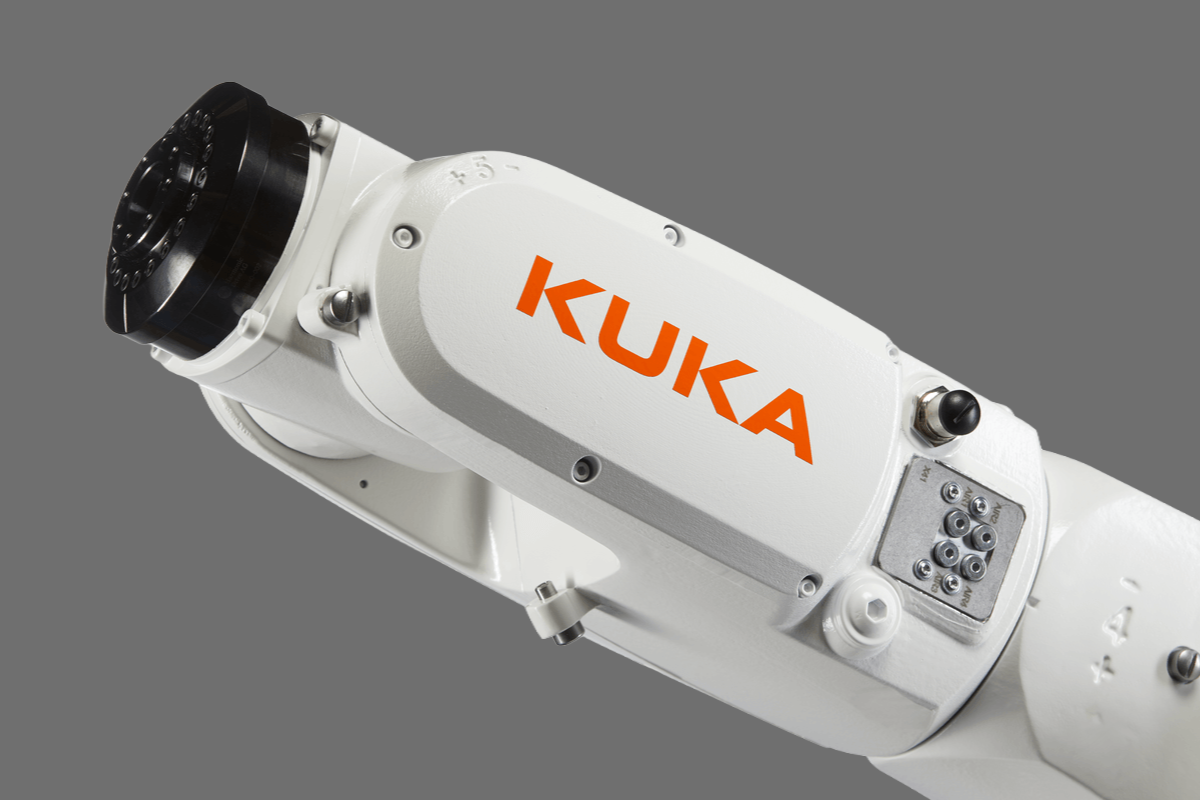

KUKA-Roboterarm
Zuverlässiger kleiner 6-Achsen-Industrieroboter mit einer maximalen Traglast von 6,7 kg.
Teilgewicht
Max
3 kg
Roboterarm
Nutzlast
6.7 kg
Erreichen
901 mm
IP-Ebene
IP65 | IP67 [Arm | Handgelenk]
Wiederholbarkeit der Pose (ISO 9283)
± 0.02 mm
Roboterwerkzeuge
Parallel-Pneumatikgreifer
1
Satz Universalfinger
1
Reinigungsdüse
1
Hub pro Backen
8 mm
Schließ-/Öffnungskraft
550/610 N
Sonstige Daten
Materialtransportverfahren
Gittermuster
Verfügbarer Platz
600 x 520 x 150 mm
Einheitsgröße
850 x 1200 x 2000 mm
Werkzeugschaftdurchmesser
ø40/ø32 mm

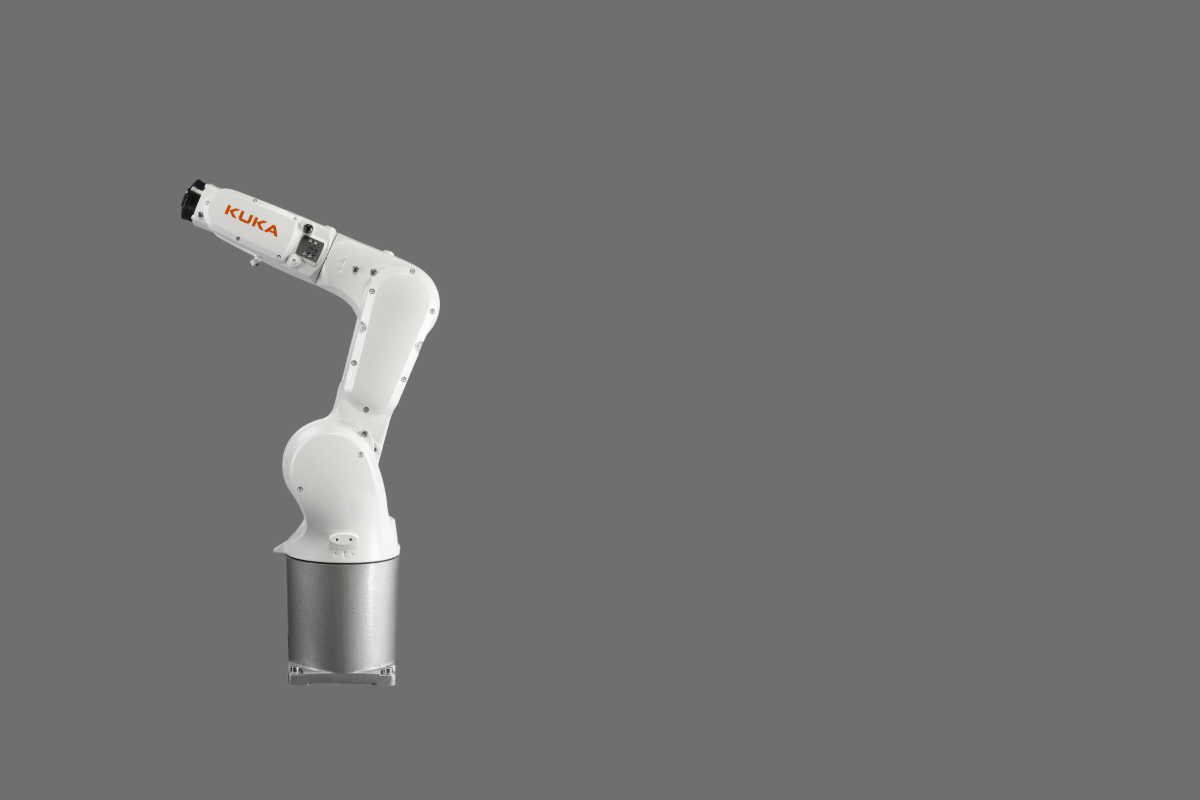

SYIL R1 – Angetrieben von KUKA und Siemens
Entdecken Sie die nächste Stufe der Produktivität
Erleben Sie die Vorteile einer vereinfachten Automatisierung mit dem SYIL R1-Maschinenbeschickungssystem. Eine komplette Automatisierungslösung, die sich schnell installieren lässt und über Ihre SINUMERIK 828D einfach zu bedienen ist. Das R1 entlastet Ihre CNC-Anlagen von manuellen und repetitiven Aufgaben, indem es den Be- und Entladevorgang automatisiert.
Das SYIL R1-Maschinenbeschickungssystem mit dem zuverlässigen 6-Achs-Roboter von KUKA ist die perfekte Lösung für Aufgaben mit hoher Fertigungsvielfalt und geringen Stückzahlen.
Jetzt können Sie Ihre Zeit damit verbringen, Ihr Geschäft auszubauen, anstatt repetitive Aufgaben zu erledigen!
Der SYIL R1 verwendet einen KUKA-Roboterarm. SYIL ist ein offizieller Partner von KUKA.
SYIL R1 – Was steckt in dieser vorgefertigten Lösung?
Die R1-Zelle wurde entwickelt, um repetitive Aufgaben im Zusammenhang mit der Maschinenbeschickung zu automatisieren, wie beispielsweise das Be- und Entladen von Teilen in CNC-Maschinen. Der Roboter holt die Teile selbstständig vom Flachtisch, lädt sie in die Maschine, entnimmt das fertige Teil und legt es wieder auf den Flachtisch oder auf einen anderen Ausgabemechanismus.
Das R1-Paket umfasst:
- Kompakter Rahmen mit Flachtisch für die Materialhandhabung
- KUKA-Roboterarm
- Roboterwerkzeuge
- zusätzliche Werkstückhalterungen und Doppelgreiferoptionen erhältlich
- die Zelle ist für die Plug-and-Play-Integration mit jeder SYIL-Siemens-Maschine vorbereitet
- automatische Tür (wenn R1 zusammen mit einer SYIL-Maschine gekauft wird)

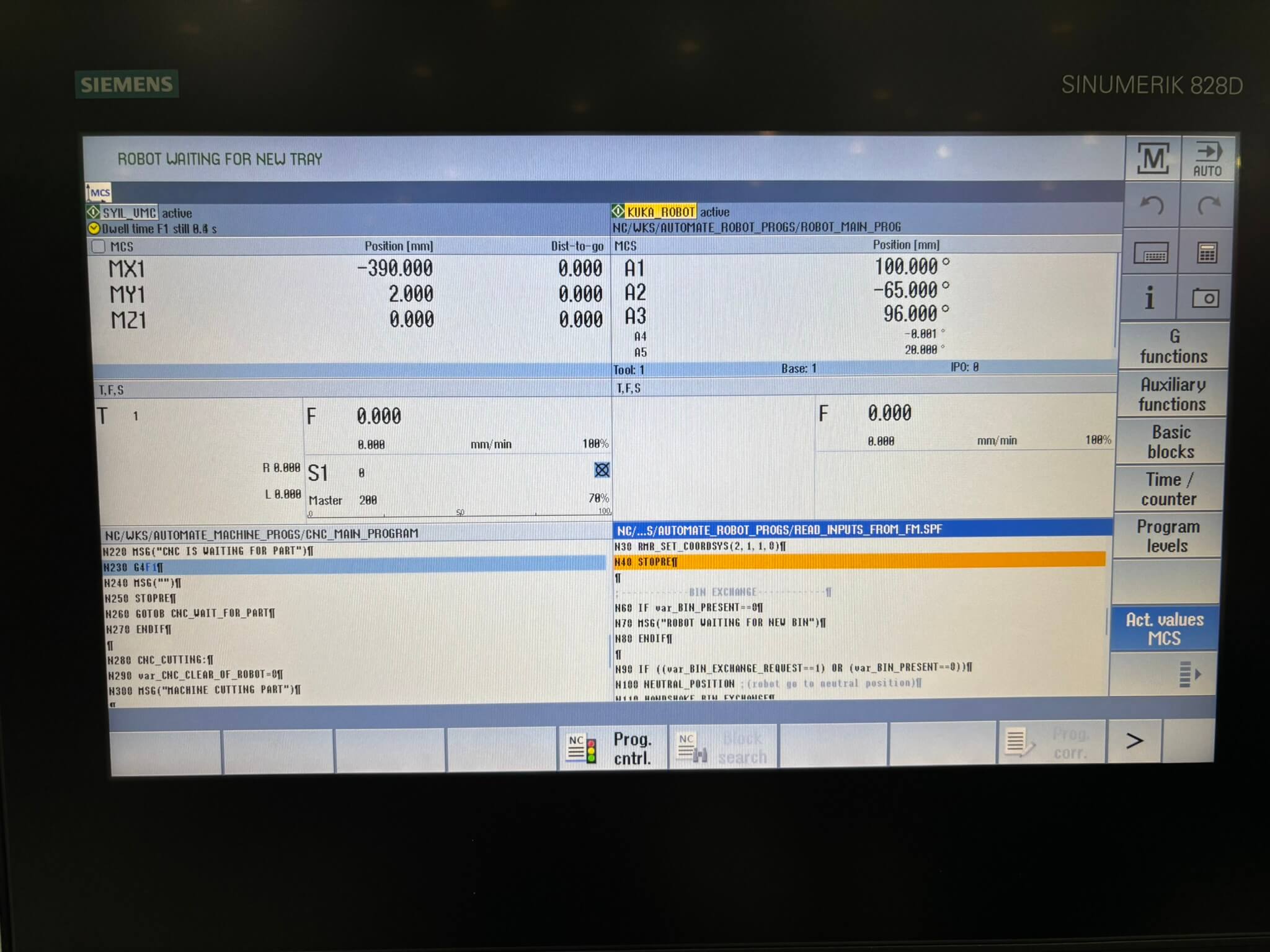

Siemens SINUMERIK
Eine integrierte Automatisierungslösung für Fertigungsbetriebe, die eine nahtlose Steuerung von CNC-Maschinen und KUKA-Robotern über eine einzige Schnittstelle ermöglicht.

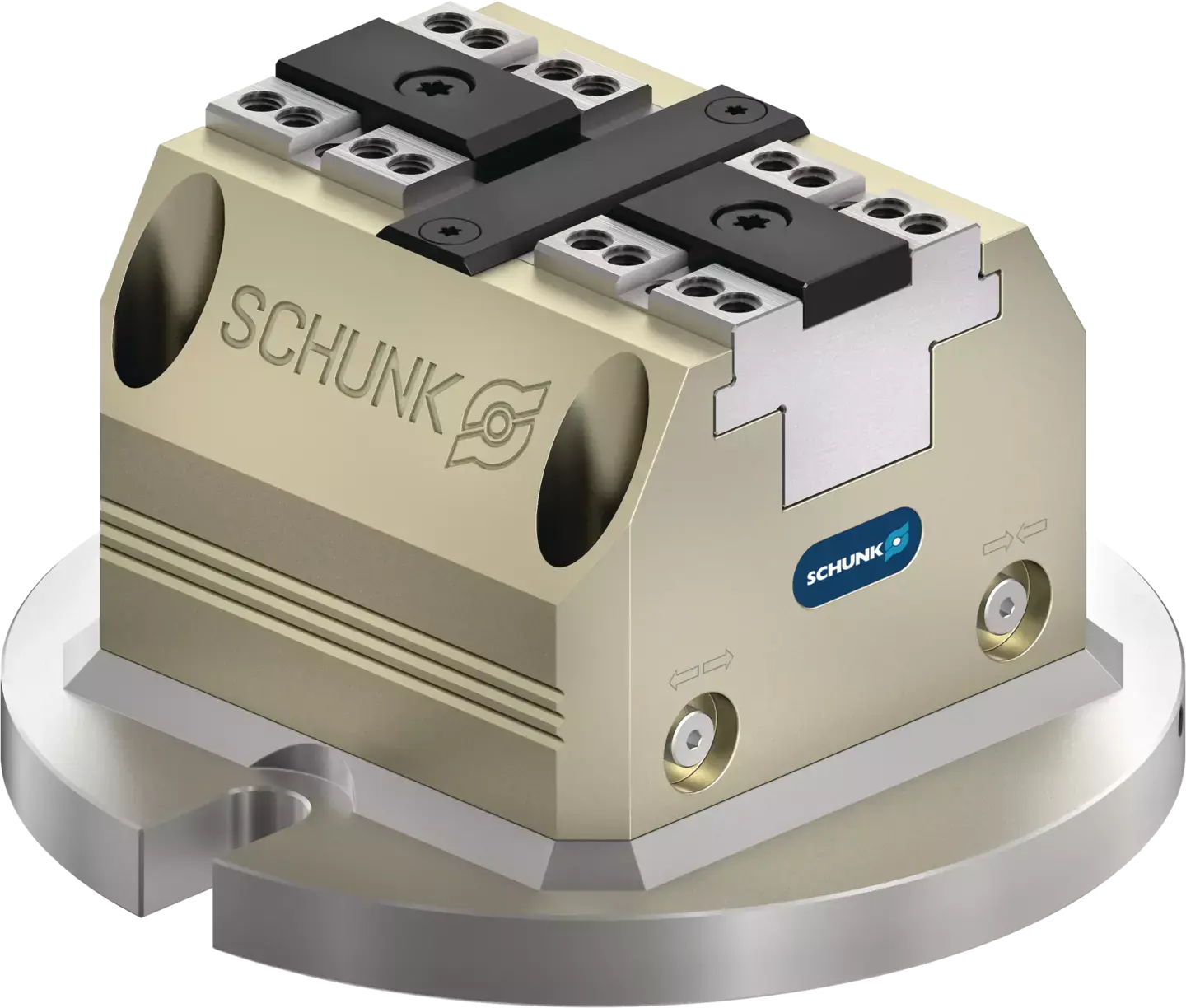

SCHUNK
Pneumatischer Spannkraftblock.

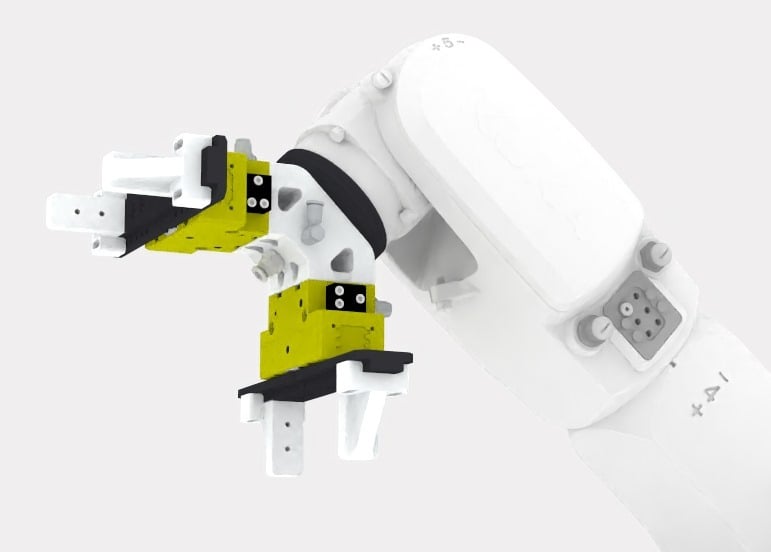

Doppelgreifer
Wird verwendet, wenn das fertige Teil eine andere Form als das Rohmaterial hat.

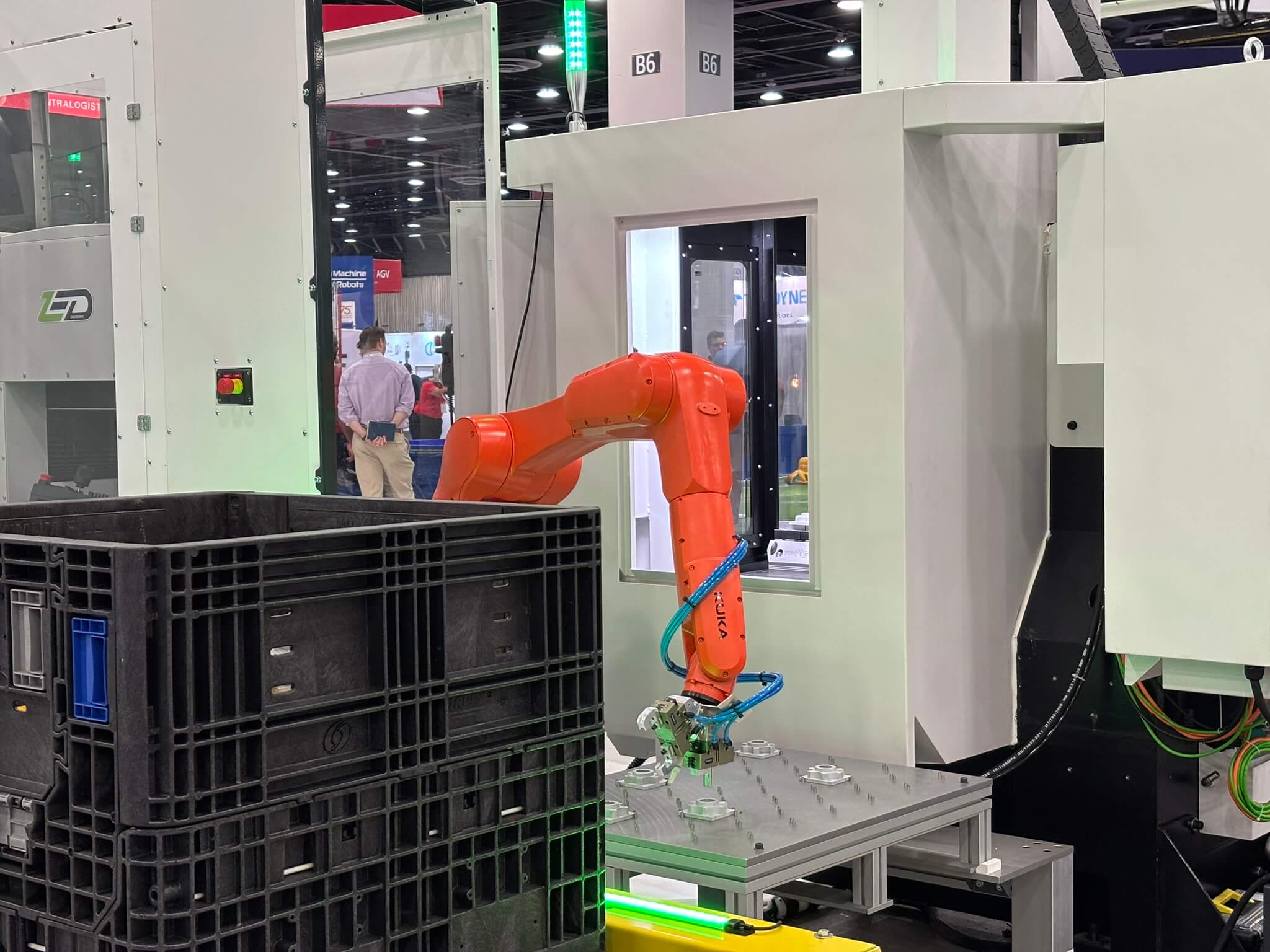

Automatische Tür
Maßgeschneiderte automatische Tür, die an der Seitentür Ihrer SYIL-Maschine montiert wird.

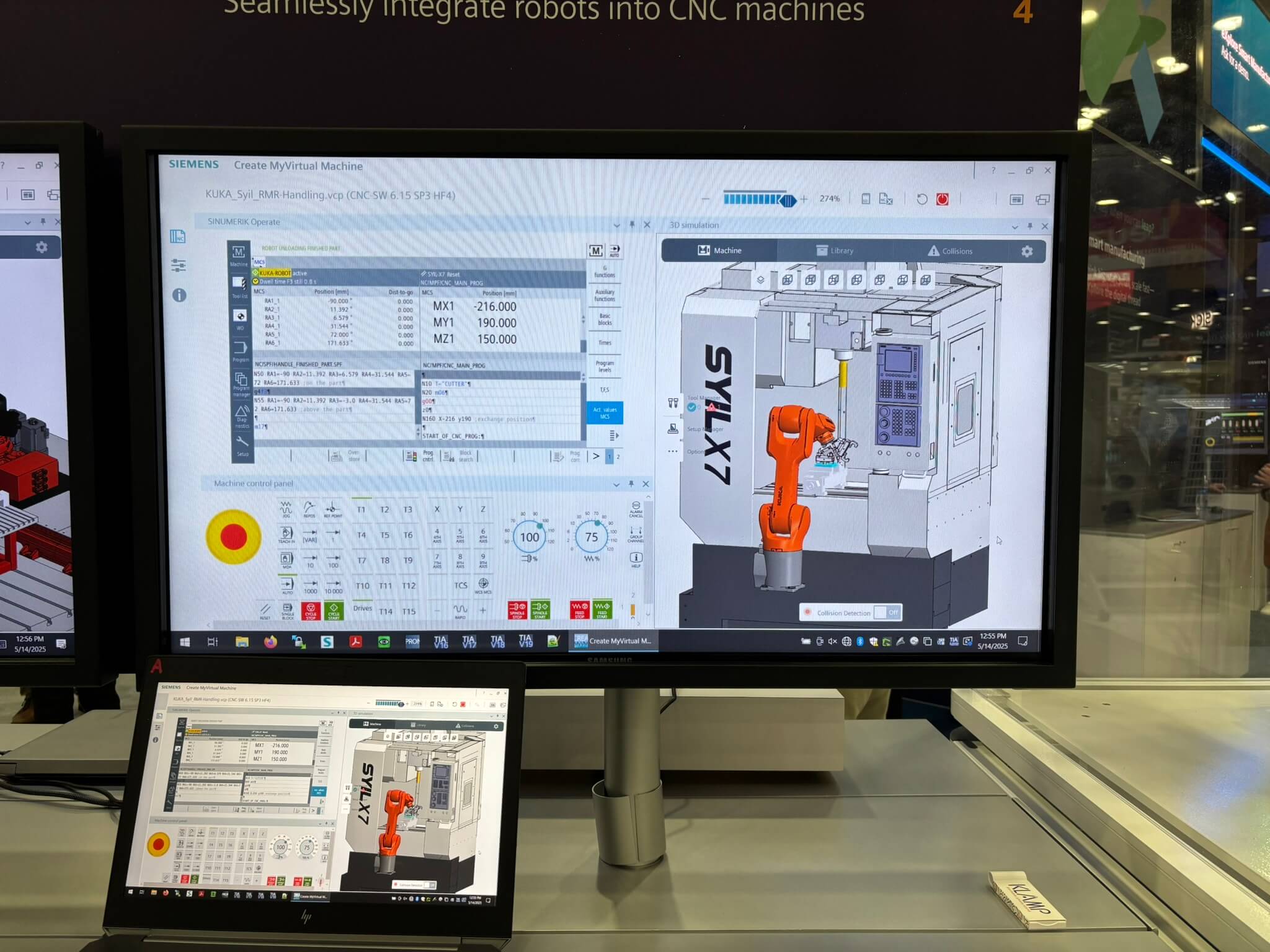

Digitaler Zwilling
Erweitern Sie Ihr R1 mit einem digitalen Zwilling, um Bearbeitungs- und Nebenvorgänge zu simulieren und zu programmieren, ohne physischen Zugriff auf die Maschine zu benötigen.
Technische Daten
R1
Teilgewicht
Maximales Gewicht [kg]
3
Roboterarm
Nutzlast [kg]
6.7
Reichweite [mm]
901
IP-Schutzart [Arm | Handgelenk]
IP65|IP67
Wiederholgenauigkeit der Position (ISO 9283) [mm]
± 0.02
Roboterwerkzeuge
Parallel-Pneumatikgreifer
1
Satz Universalfinger
1
Reinigungsdüse
1
Hub pro Backen [mm]
8
Schließkraft [N]
550
Öffnungskraft [N]
610
Sonstige Daten
Materialtransportverfahren
Gittermuster
Verfügbarer Platz [mm]
600 x 520 x 150
Einheitsgröße [mm]
850 x 1200 x 2000
Elektrische Anforderungen
200-240 VAC - 16 Amp
Druckluftanforderung [psi]
90-120
