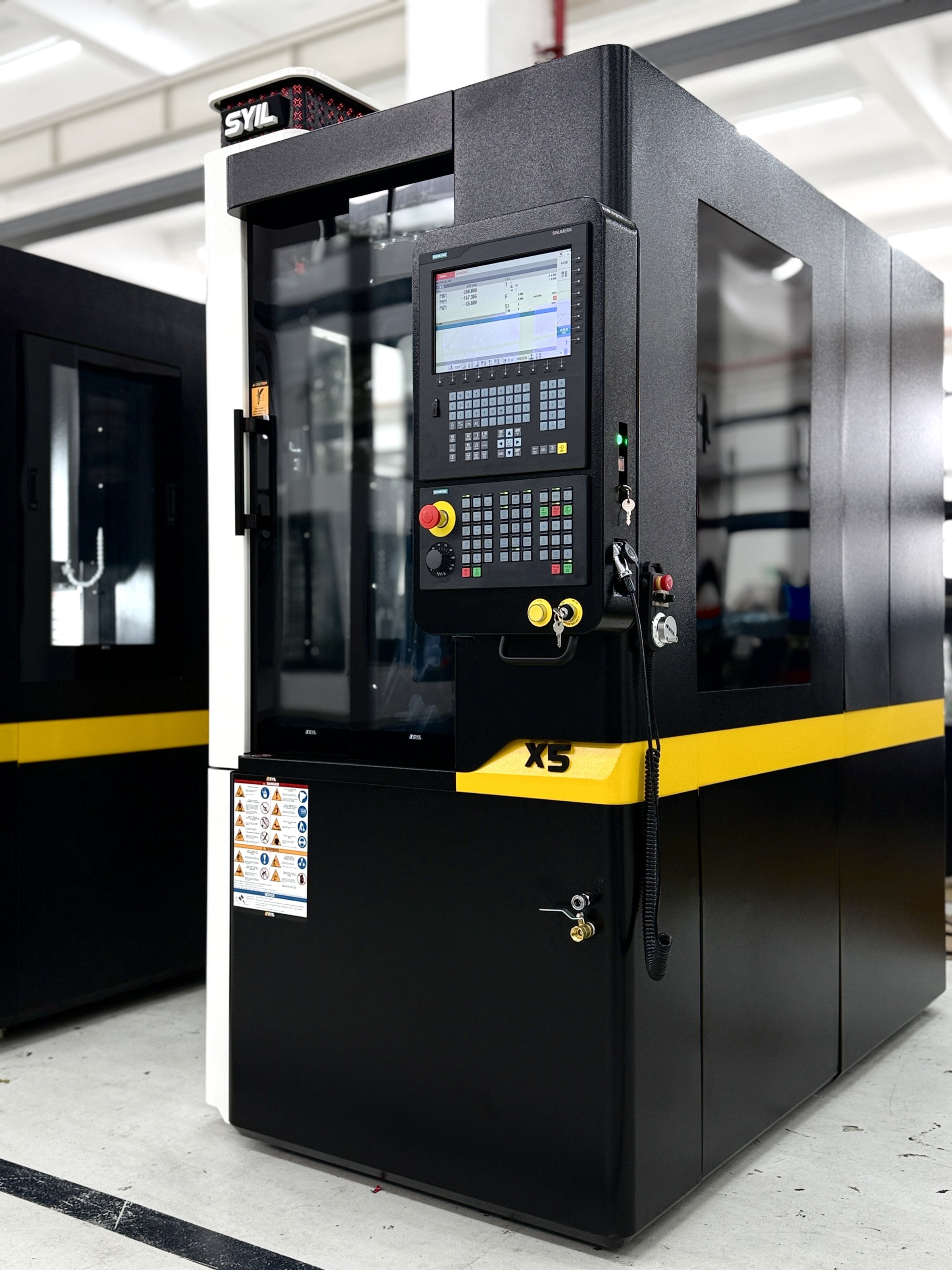

SYIL X5 Mini CNC-Fräse

Platz- und kostensparende CNC-Maschine

300x260x300mm Achsverfahrwege
16 ATC-Hochgeschwindigkeits-Servo-Werkzeugwechsler
Direkt gekoppelte BT30-Spindel mit 20.000 U/min
SCHNEEBERGER Mineralgussbett
Ein Meter Breite für enge Räume

Angebot anfordern

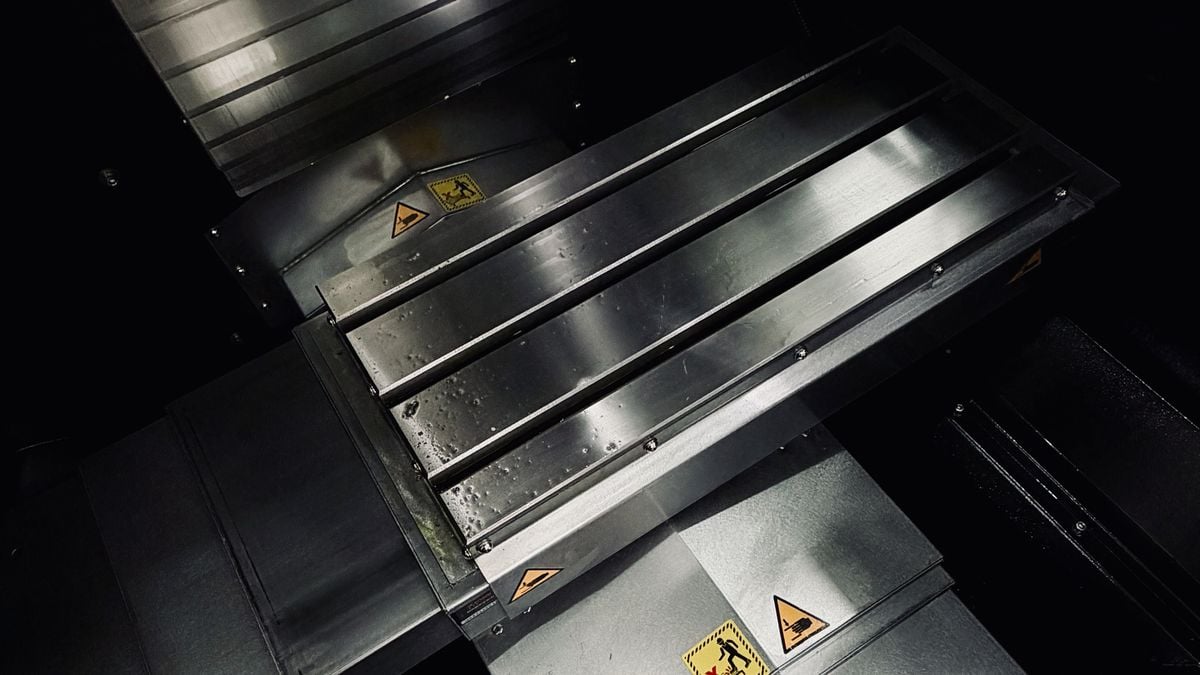

Table

Table size

22″×10.2" (560×260 mm)

T-slots (number×size×distance)

3×14×3.15" (80 mm)

Max. table load

330 lb (150 kg)

Travel

X travel

11.8″ (300 mm)

Y travel

10.3" (260mm)

Z travel

11.8" (300 mm)

Distance between spindle end and tabletop

5.9"- 17.7" (150-450 mm)

Distance between spindle and column surface

13" (330 mm)

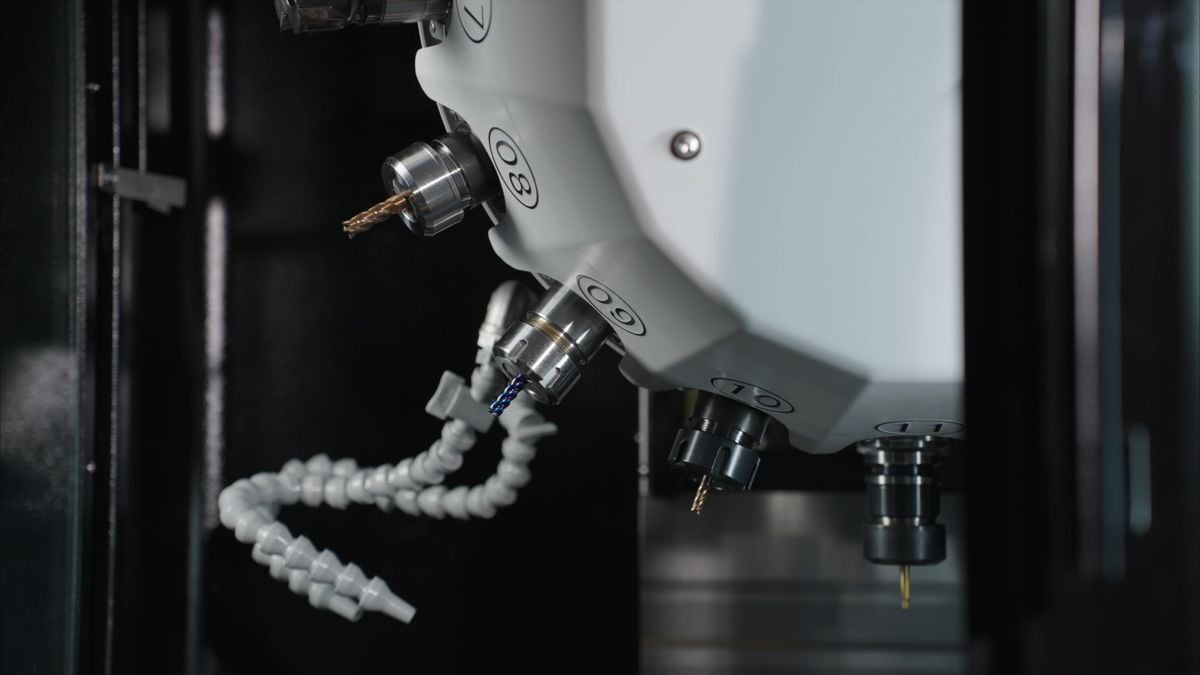

Spindle

Spindle nose

BT30

Spindle speeds

20,000 rpm

Mechanism of transmission

Direct

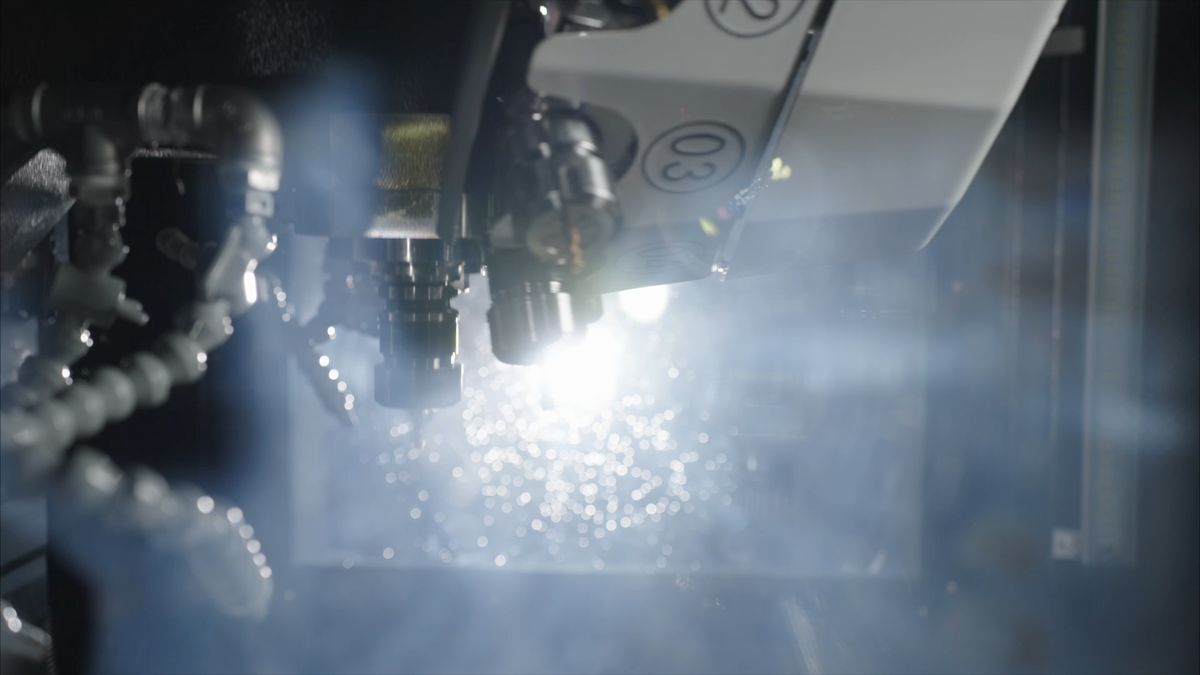

Feed

Cutting feed

10,000 mm/min

Rapid traverse

30,000 mm/min

Auto Tool Changer

Tool type

Wheel

Tool storage capacity

16 positions

Max. tool diameter

2.4" (63 mm)

Max. tool length

7.8" (200 mm)

Max. tool weight

6.6 lb (3 kg)

Tool to Tool:

1 s

Power - Siemens

Spindle motor output(Rate/Max)

4.8 kW

Drive motors(X,Y,Z)

1/2.2/3.5 kW

Power Source

AC380V/ 3-Phase

Power:

12 kVA

Power - Syntec

Spindle motor output(Rate/Max)

5.5/7.5 kW

Drive motors (X,Y,Z)

1/1.7/2.4 kW

Power Source

AC380V/ 3-Phase

Power

12 kVA

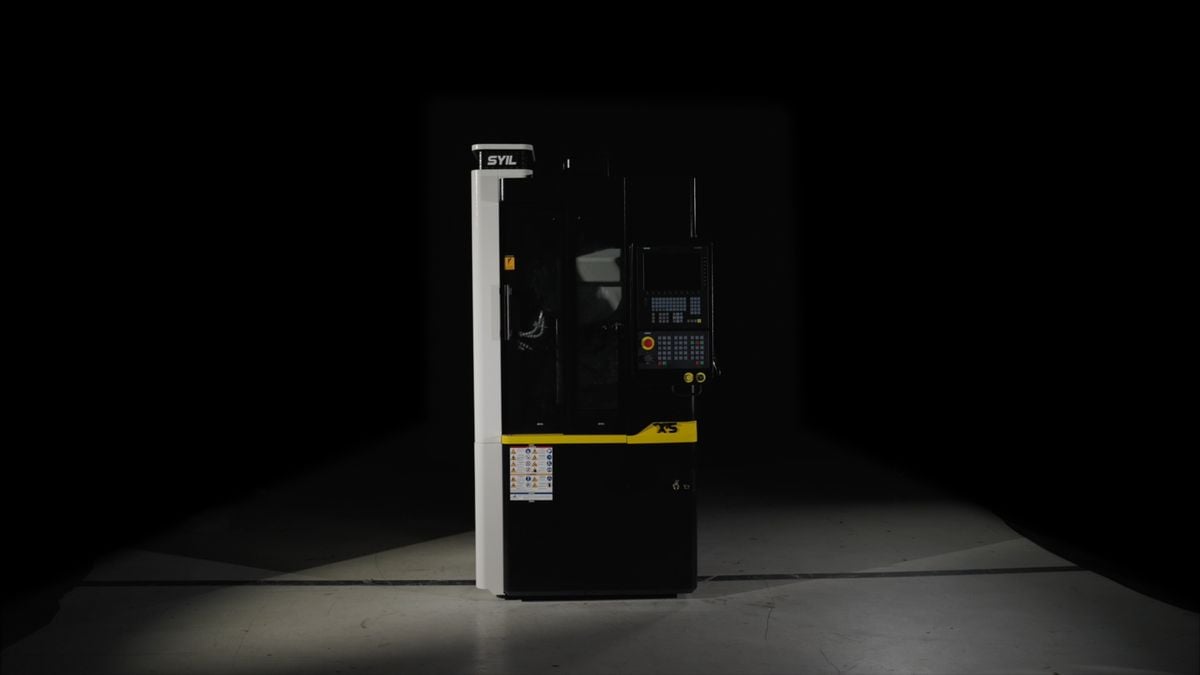

Machine Size and Weight

Floor size (L×W×H)

79.53" × 39.37" × 92.91" (2020×1000×2360 mm)

Drive motors(X,Y,Z)

1/2.2/3.5 kW

Power Source

AC380V/ 3-Phase

Power:

12 kVA

SYIL X7

Die Mini CNC Fräsmaschine benötigt nur wenig Platz, verfügt über umfassende CNC-Funktionen und ist vor allem erschwinglich.

Angebot anfordern

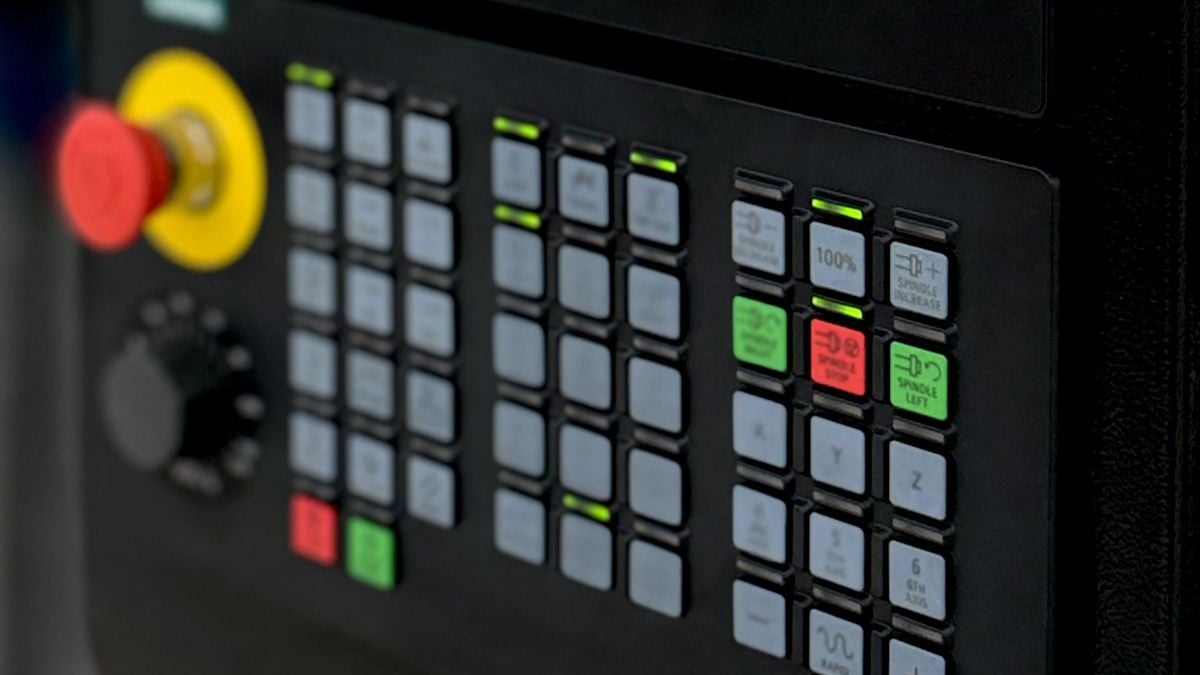

SYIL x Siemens

Die SYIL X5 ist serienmäßig mit der Siemens-Steuerung SINUMERIK 828D ausgestattet. Mit ihrer einzigartigen CNC-Performance setzt die SINUMERIK 828D Steuerung Produktivitätsmaßstäbe beim Fräsen auf SYIL Maschinen. Mit den neuen SINAMICS Antrieben und SIMOTICS Motion Control Motoren ist die SINUMERIK 828D jetzt noch produktiver. Die robuste Hardware-Architektur und intelligente Regelungsalgorithmen sorgen zusammen mit der hochwertigen Antriebs- und Motorentechnik für höchste Dynamik und Präzision bei der Bearbeitung.

Preise abrufen

Mini CNC Maschinen von SYIL

Erleben Sie Präzision und Leistung in kompakter Größe

Platz- und kostensparend

Die SYIL X5 ist ein 3-Achsen-Bearbeitungszentrum für höchste Präzision und starke Leistung zu einem günstigen Preis. Sie können Ihr X5 leicht um eine 4. Achse erweitern.

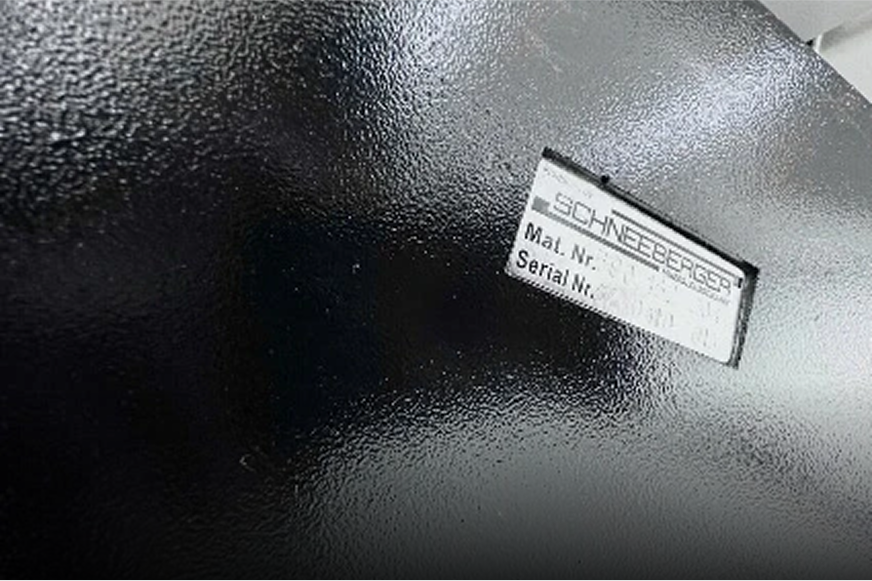

SCHNEEBERGER

Maschinenbett aus Mineralguss

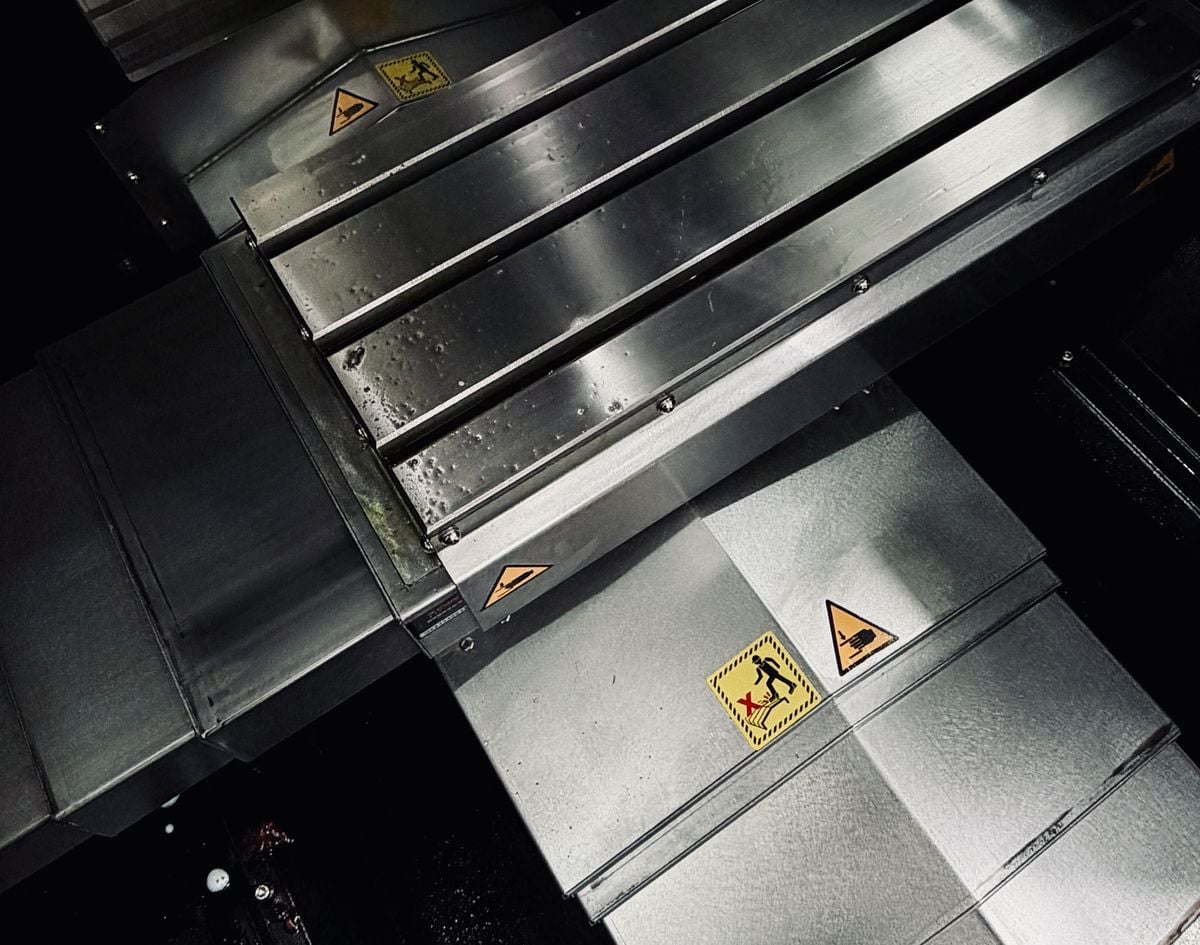

THK

Hochpräzise Kugelumlaufspindeln und Linearführungen

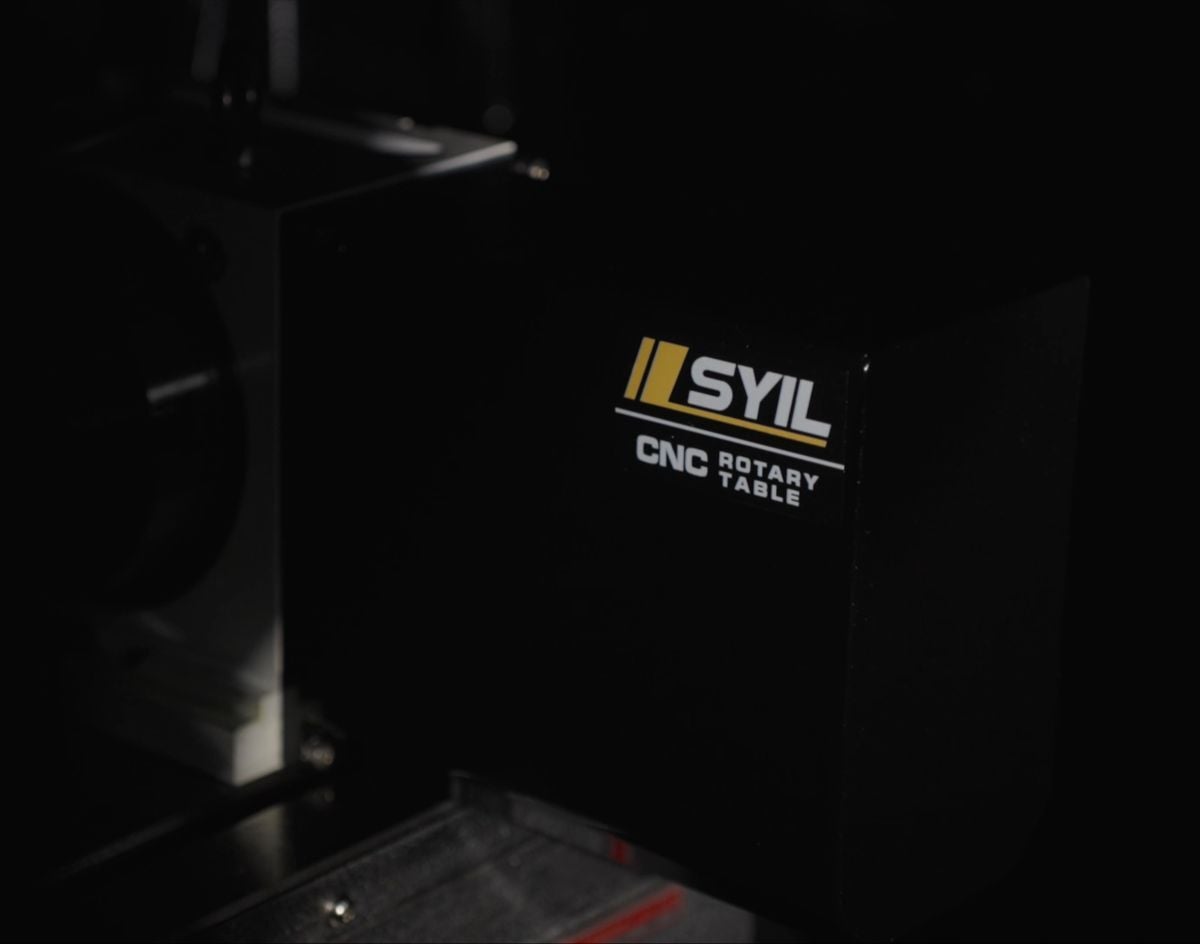

Vierte Achse

Optionale vierte Achse verfügbar

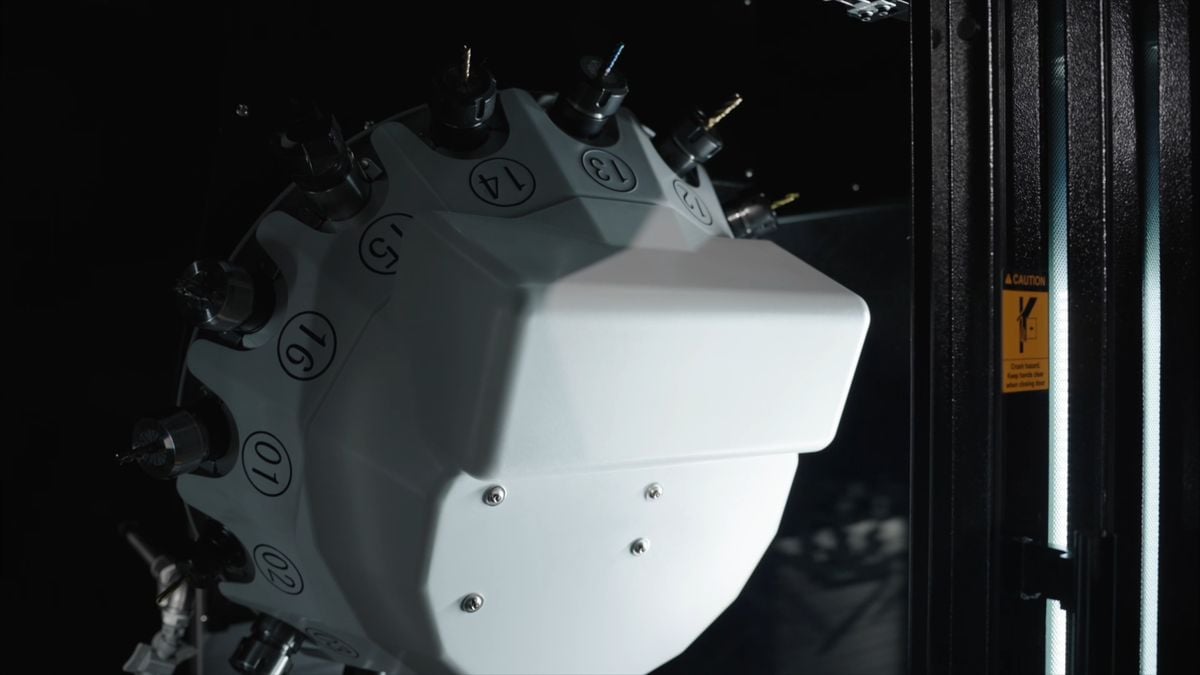

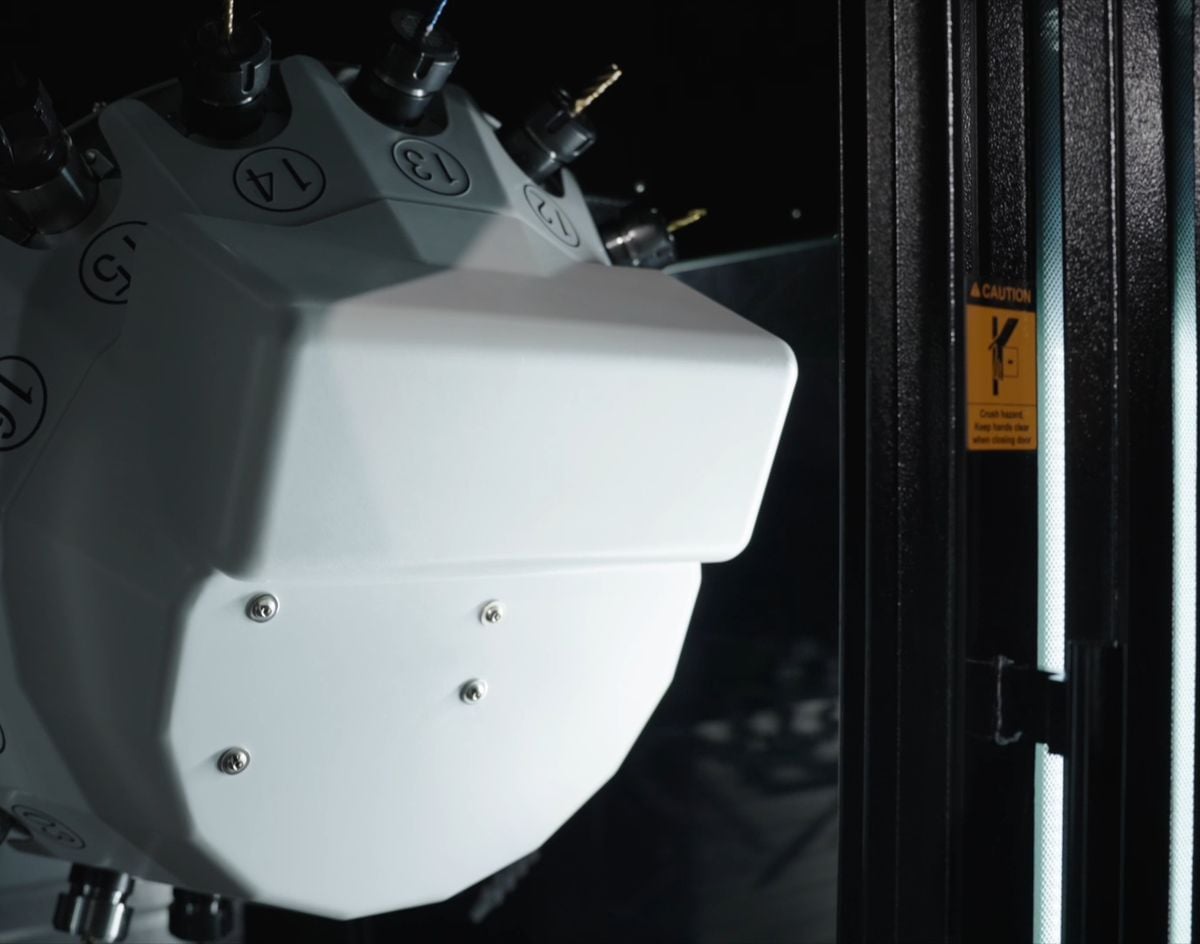

Hochgeschwindigkeits-Servo-Werkzeugwechsler

16 BT30 Magazinplätze

SYIL X5 Options

Discover the versatile SYIL X5 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

Preise abrufen

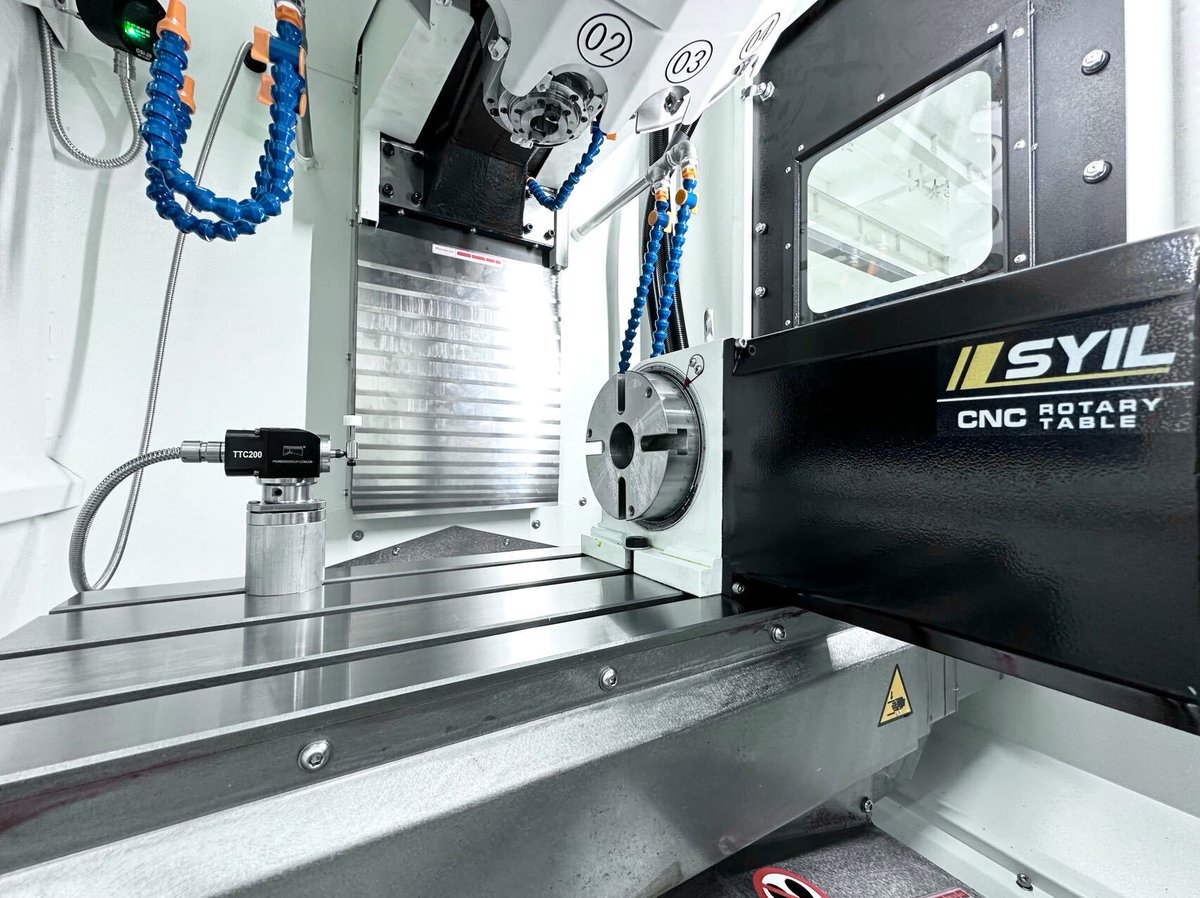

4th Axis NC Rotary Table

125mm.

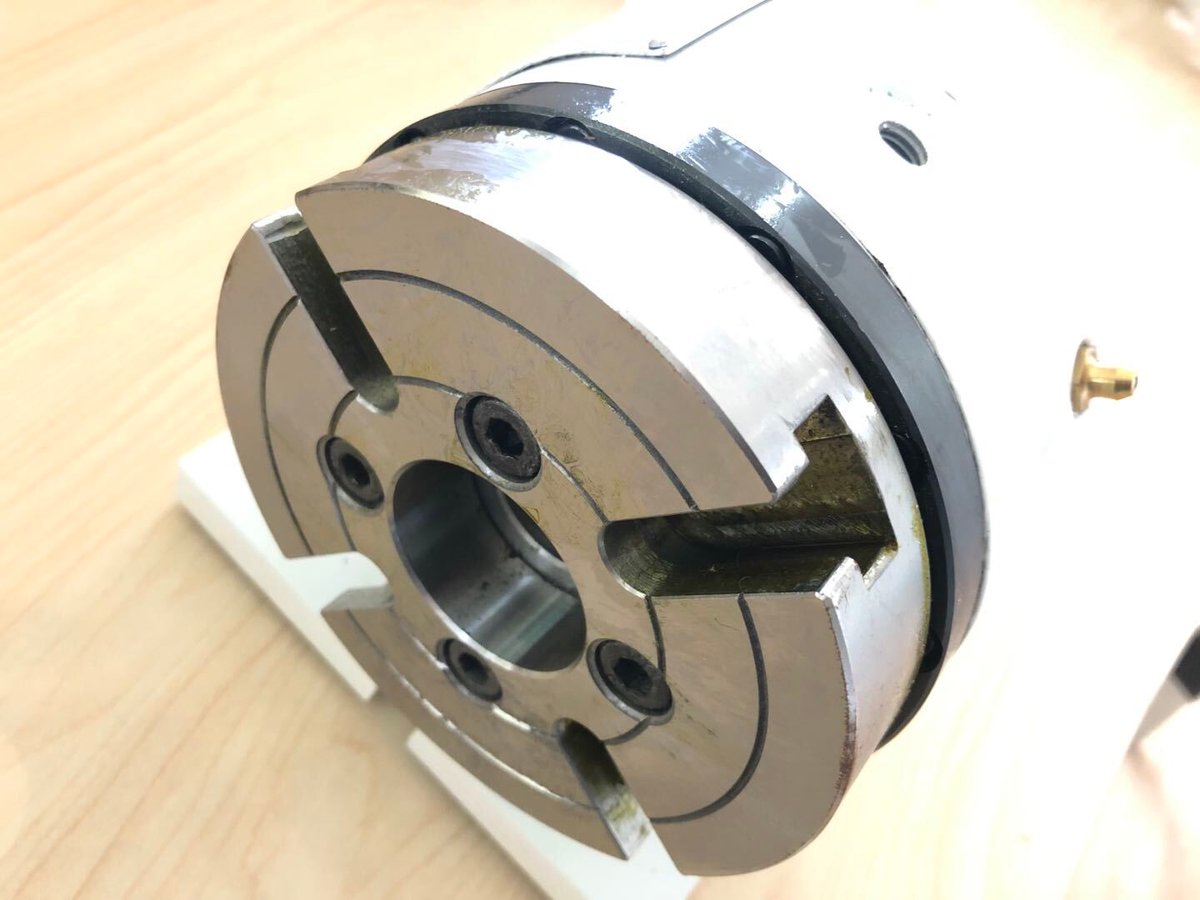

Tail Stock

for 125mm NC Rotary Table.

Filtermist

Extraction Unit S200.

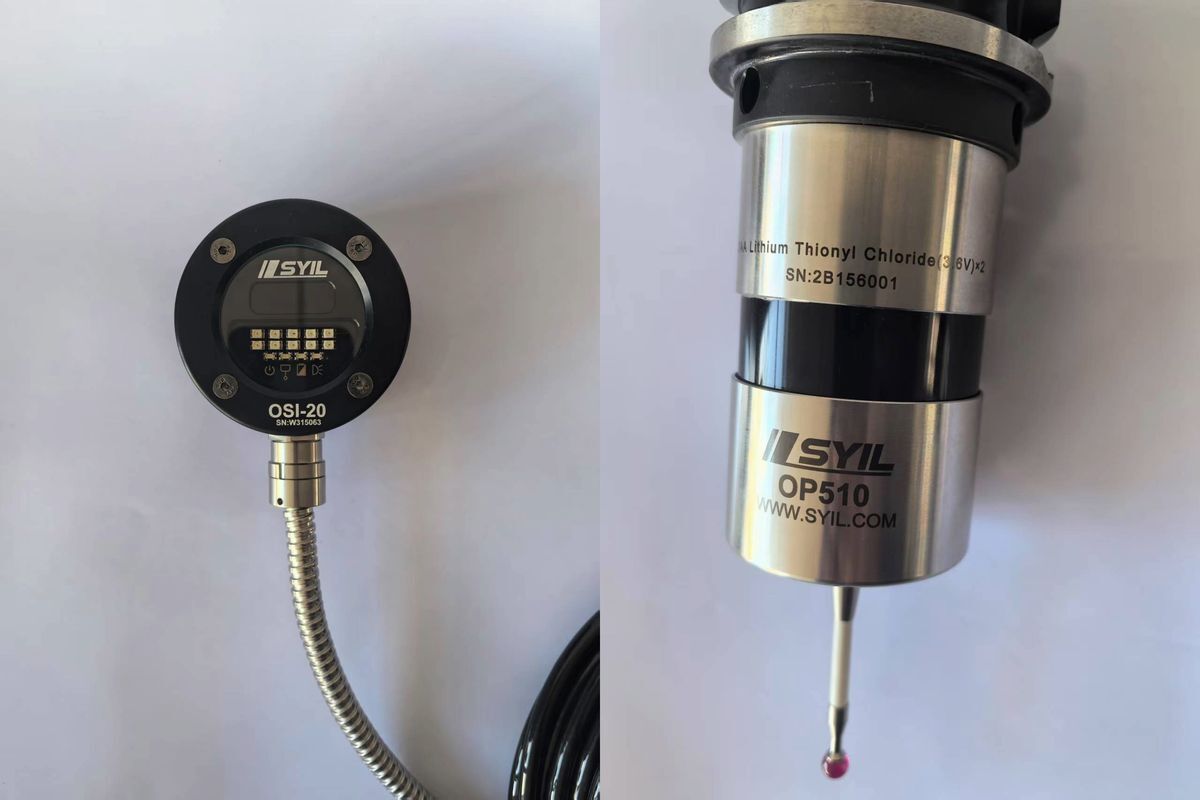

Probe System

Wireless type.

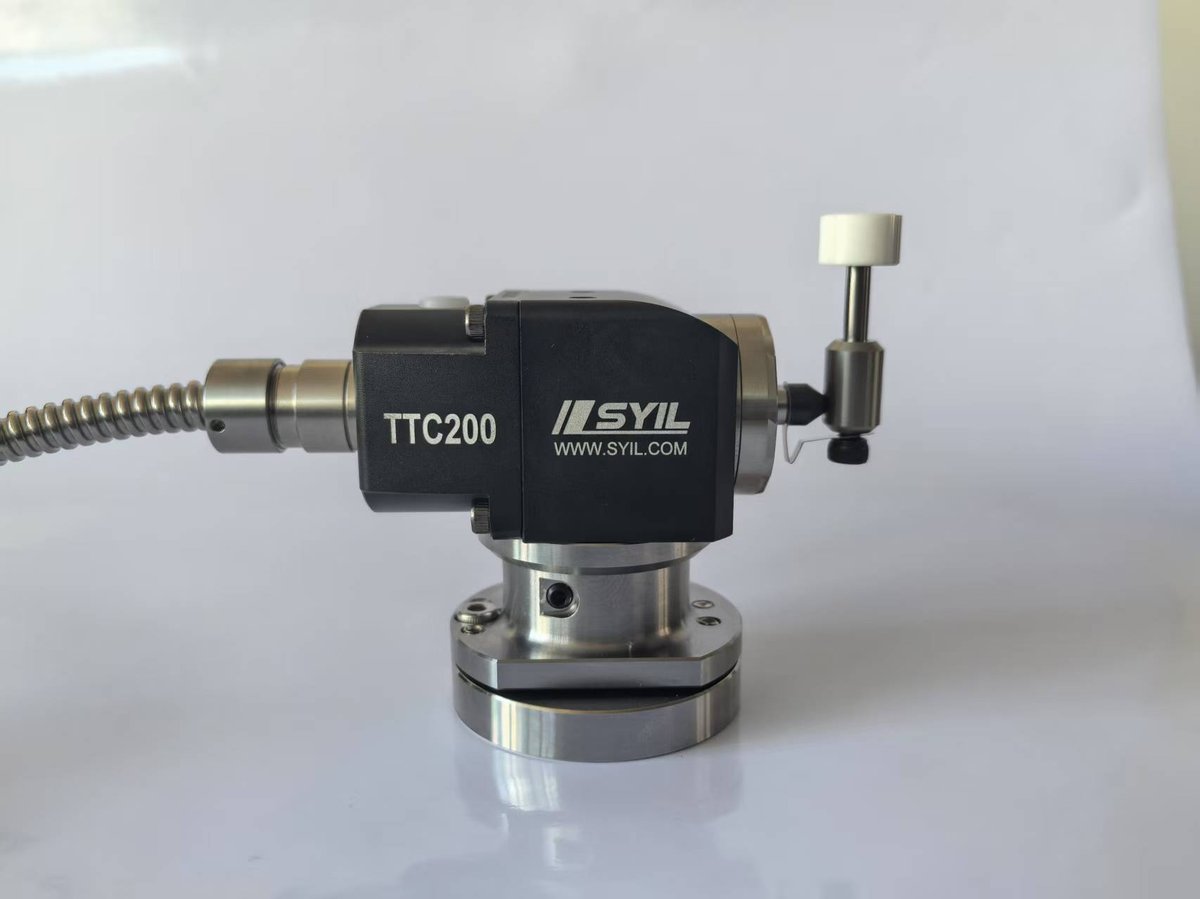

Tool Setter

Cable type TTC200.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
Learn More
