SYIL G2 Schweizer Drehzentrum

Eine kompakte Drehmaschine mit beweglichem Spindelstock

5-Achsen-Maschine für Anwendungen mit Ø 20 mm
Ausgestattet mit insgesamt 18 Werkzeugen
Umschaltung vom Führungsbuchsen- zum Nicht-Führungsbuchsen-Modus
Siemens SINUMERIK 828D 15"-Steuerung

Angebot anfordern

Verarbeitungsfähigkeiten

Maximaler Durchmesser der zu bearbeitenden Stange (mm):

Φ20 mm

Durchmesser der Spindelbohrung (mm):

ø25

Maximale Bearbeitungslänge (mm) & (Zoll) (ohne Führungsbuchse):

2,5D (maximal 50)

Maximale Bearbeitungslänge (mm) & (Zoll) (Feste Führungshülse):

220 (optional)

Maximale Bearbeitungslänge (mm) & (Zoll) (Drehbare Führungshülse):

180

Maximaler Spanndurchmesser der Gegenspindel (mm):

Φ20

Maximaler Bohrdurchmesser der Spindel (mm):

Φ10

Verarbeitungsfähigkeiten

Maximaler Gewindeschneiddurchmesser der Spindel:

M10

Maximaler Bohrdurchmesser der Gegenspindel (mm):

Φ10

Maximaler Bohrdurchmesser der Gegenspindel:

M10

Maximaler Bohrdurchmesser des radialen angetriebenen Werkzeugs (mm):

Φ8

Maximaler Anbohrdurchmesser des radialen angetriebenen Werkzeugs:

M6

Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs (mm):

Φ8(optional)

Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs:

M6(optional)

Mechanische Fähigkeiten

Spindeldrehzahl (U/min):

10000 (Drehführungshülse 8000)

Drehzahl der hinteren Spindel (U/min):

10000

Radiale Drehzahl des angetriebenen Werkzeugs (U/min):

6000

Drehzahl des Live-Werkzeugs (U/min):

6000(optional)

Schnelle Bewegungsgeschwindigkeit (m/min):

24(X2, Y1, Z1, Z2)

Schnelle Bewegungsgeschwindigkeit (m/min):

20(X1)

Spindelrundlaufabweichung (mm):

≤0.002

Wiederholgenauigkeit der Positionierung (mm):

≤0.003

Werkzeugsystem

Externe zylindrische Werkzeuge:

1(□16)+6(□12)

Werkzeuge zur Bearbeitung von Stirnflächen:

4(ER16)

Radiale angetriebene Werkzeuge:

2(ER11)+3(ER16)

Tieflochwerkzeughalter:

2(ER16, optional)

Werkzeuge für die Rückseitenbearbeitung:

4(ER16)

Rückseitiges Kraftwerkzeug:

Optional

Werkzeughalter mit Rückdrehung:

keiner

Motorleistung

Spindel (kW):

6.5

Linearantriebswelle (kW):

1 (Siemens: 0,94)

Radiales angetriebenes Werkzeug (kW):

1 (Siemens: 0,94)

Live-Tool zurück (kw):

1 (Siemens: 0,94) (optional)

Kühlpumpe (kW):

0.4

Andere

Größe (mm):

2565x1350x1850

Gewicht (kg):

2900

CNC-Drehautomat mit beweglichem Spindelstock

Die G2 ist eine kompakte, leistungsstarke 5-Achsen-CNC-Schiebekopfmaschine für Anwendungen mit ⌀20 mm, die durch Präzision, Flexibilität und Benutzerfreundlichkeit einen außergewöhnlichen Mehrwert bietet.

Angebot anfordern

SYIL x Siemens SINUMERIK

Die SYIL G2 ist standardmäßig mit dem Steuerungssystem SINUMERIK 828D von Siemens ausgestattet. Mit ihrer fortschrittlichen CNC-Leistung setzt die SINUMERIK 828D Produktivitätsstandards für das Drehen auf SYIL-Maschinen. Durch die Ergänzung um neue SINAMICS-Antriebe und SIMOTICS-Motion-Control-Motoren wird die SINUMERIK 828D noch produktiver. Ihre robuste Hardwarearchitektur und intelligenten Regelalgorithmen sorgen in Verbindung mit hochwertiger Antriebs- und Motorentechnologie für maximale Dynamik und Präzision bei der Bearbeitung.

Preise anfordern

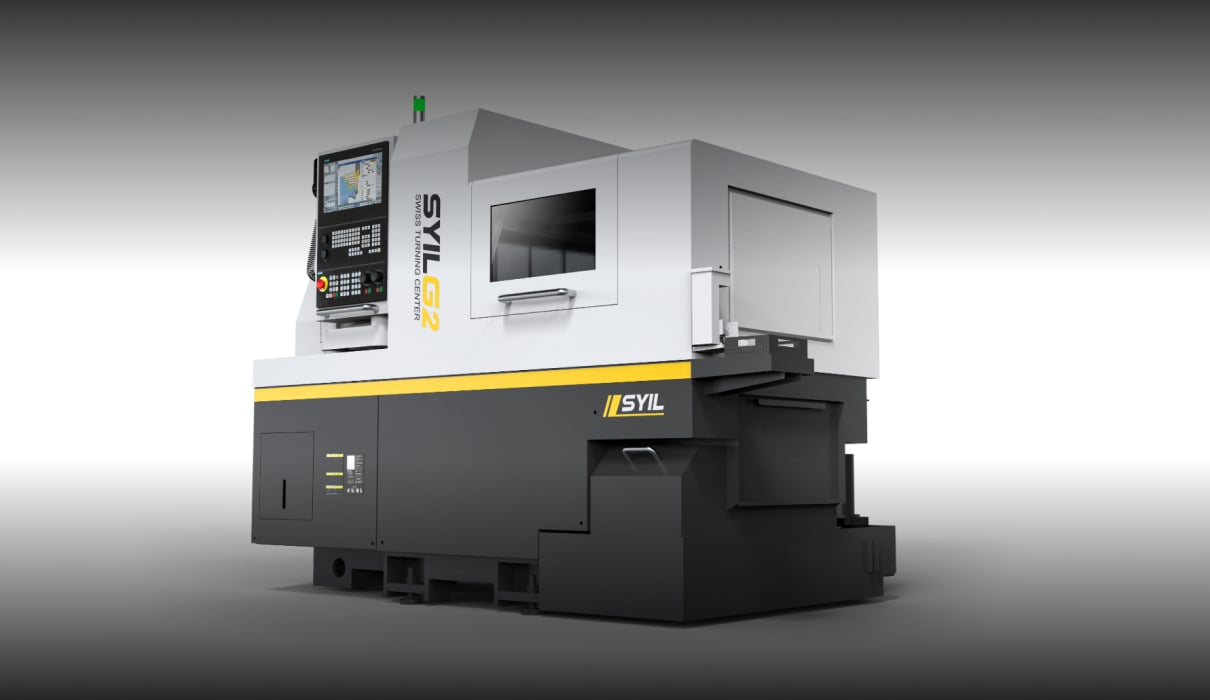

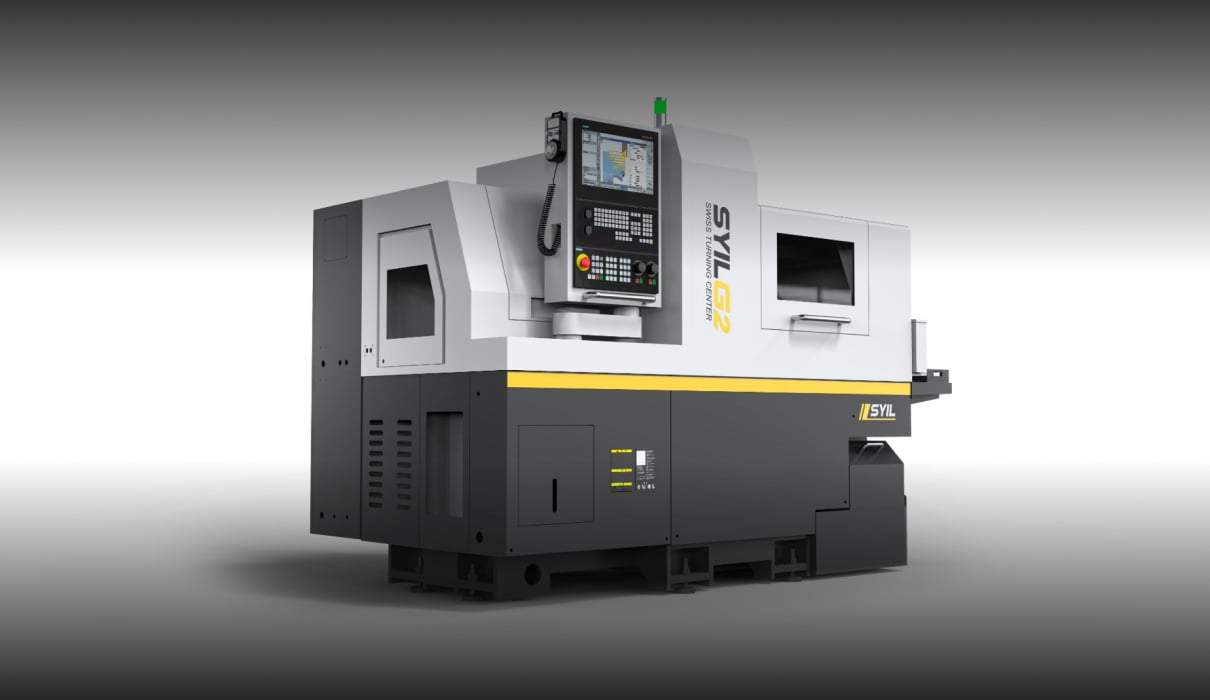

SYIL G2

Die G2 ist eine leistungsstarke CNC-Drehmaschine vom Typ Swiss, die sich ideal für die Bearbeitung kleiner und langer Teile mit außergewöhnlicher Präzision und Stabilität eignet.

SYIL G2 Funktionen

Ideal für die Bearbeitung kleiner und langer Teile mit außergewöhnlicher Präzision und Stabilität.

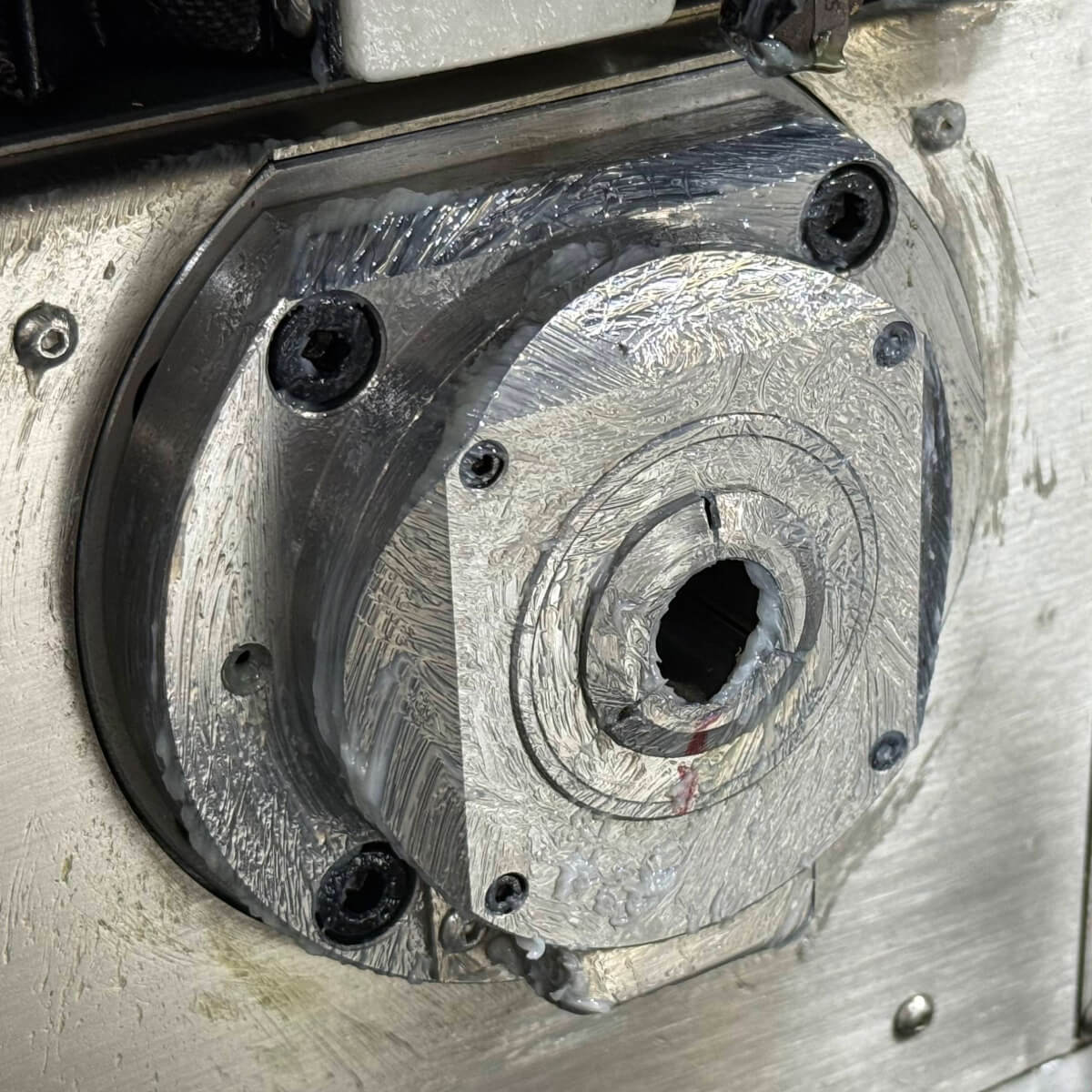

Drehbare Führungsbuchse

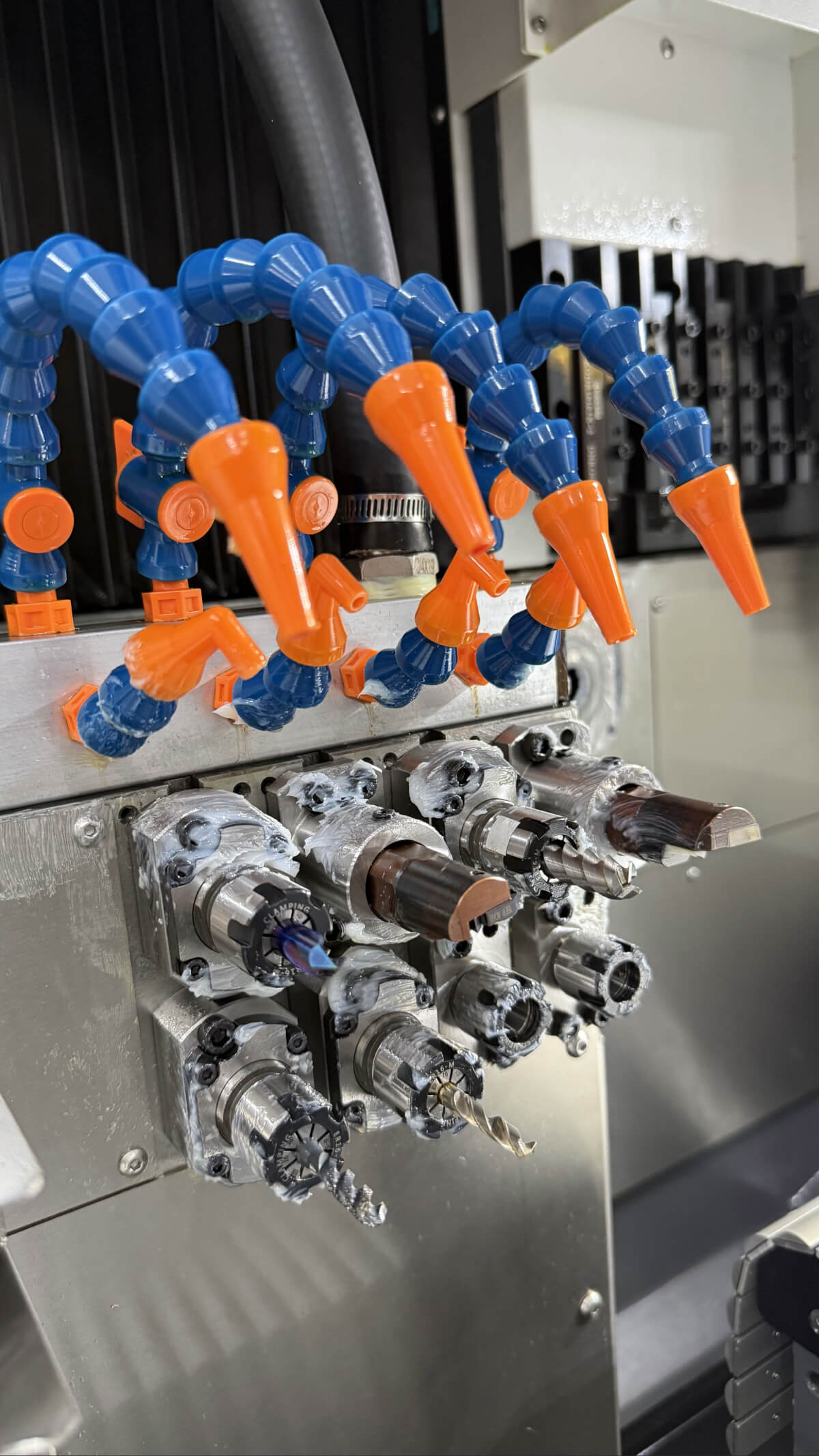

Zurück Live-Tools

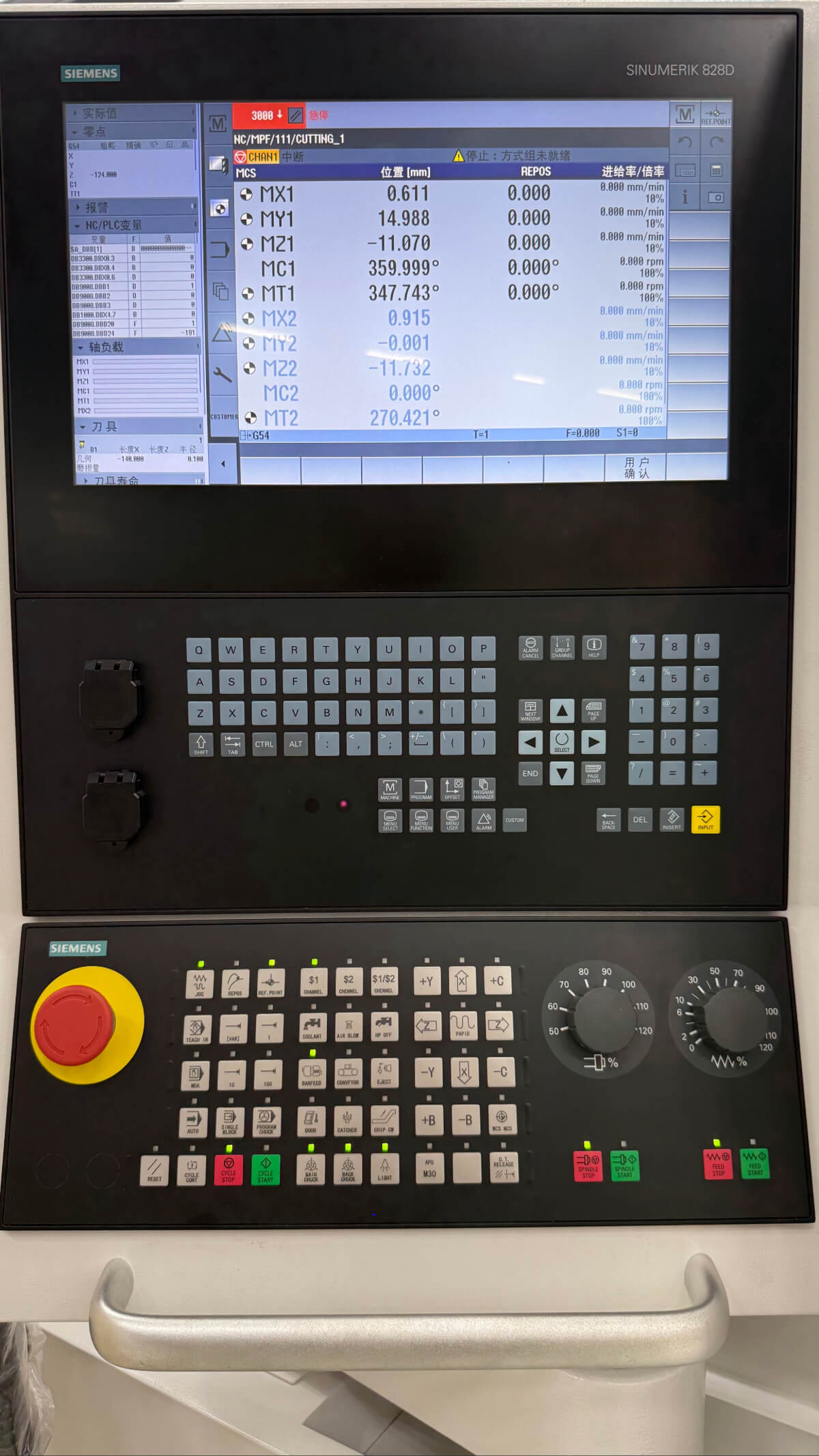

Sinumerik 828D

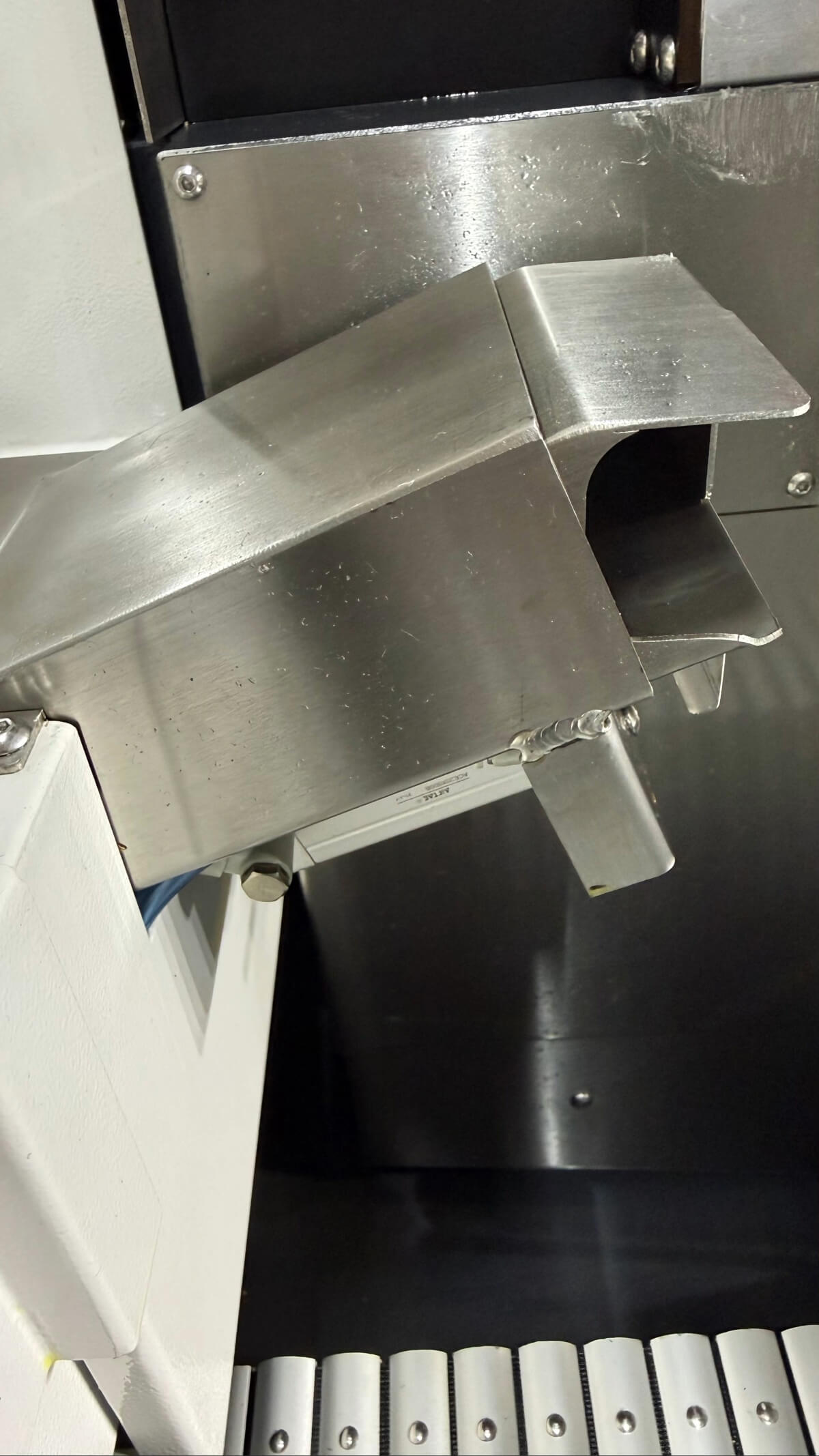

Frontentladevorrichtung

Learn More Learn More

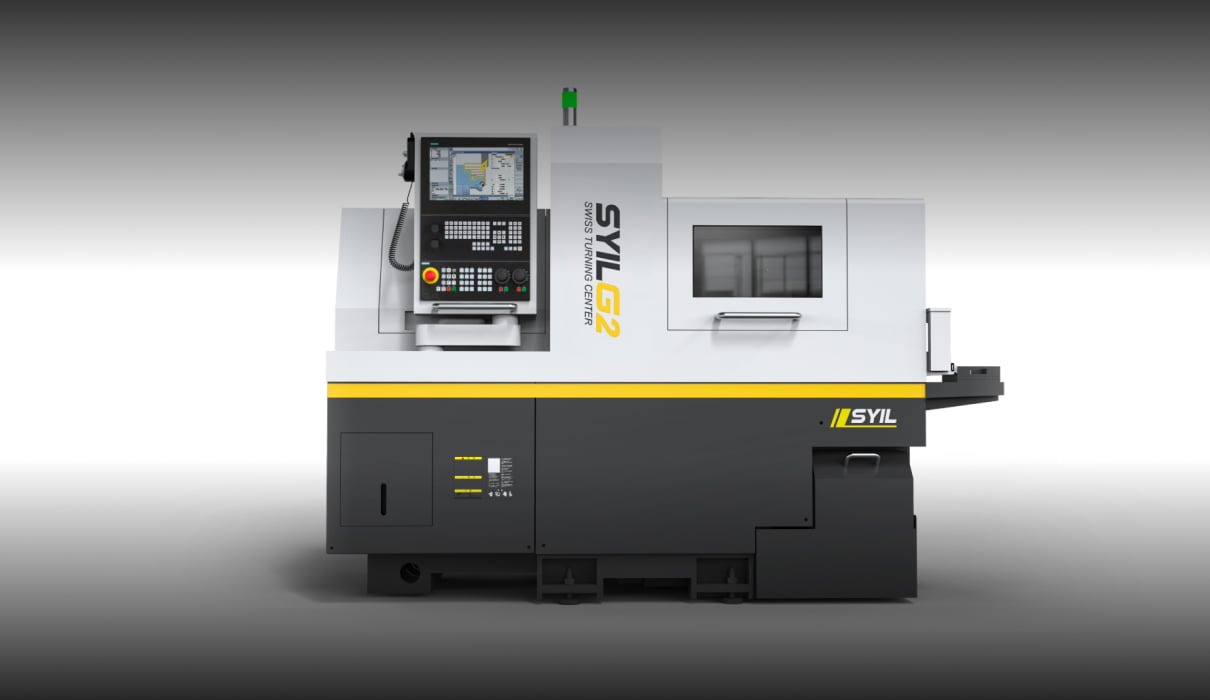

SYIL G2

Ihre kompakte Langdrehmaschine für die Fertigung größerer Serien komplexer Teile.

Preise anfordern

Technische Daten

logo
G2
Verarbeitungsfähigkeiten
Maximaler Durchmesser der zu bearbeitenden Stange (mm)
Φ20 mm
Durchmesser der Spindelbohrung (mm)
Φ25
Maximale Bearbeitungslänge (mm) & (Zoll) (ohne Führungsbuchse)
2,5D (maximal 50)
Maximale Bearbeitungslänge (mm) & (Zoll) (Feste Führungshülse)
220 (optional)
Maximale Bearbeitungslänge (mm) & (Zoll) (Drehbare Führungshülse)
180
Maximaler Spanndurchmesser der Gegenspindel (mm)
Φ20
Maximaler Bohrdurchmesser der Spindel (mm)
Φ10
Maximaler Gewindeschneiddurchmesser der Spindel
M10
Maximaler Bohrdurchmesser der Gegenspindel (mm)
Φ10
Maximaler Bohrdurchmesser der Gegenspindel
M10
Maximaler Bohrdurchmesser des radialen angetriebenen Werkzeugs (mm)
Φ8
Maximaler Anbohrdurchmesser des radialen angetriebenen Werkzeugs
M6
Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs (mm)
Φ8 (optional)
Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs
M6 (optional)
Mechanische Fähigkeiten
Spindeldrehzahl (U/min)
10000 (Drehführungshülse 8000)
Drehzahl der hinteren Spindel (U/min)
10000
Radiale Drehzahl des angetriebenen Werkzeugs (U/min)
6000
Drehzahl des Live-Werkzeugs (U/min)
6000 (optional)
Schnelle Bewegungsgeschwindigkeit (m/min)
24(X2, Y1, Z1, Z2)
Schnelle Bewegungsgeschwindigkeit (m/min)
20(X1)
Spindelrundlauf (mm)
≤0.002
Wiederholgenauigkeit der Positionierung (mm)
≤0.003
Werkzeugsystem
Externe zylindrische Werkzeuge
1(□16)+6(□12)
Werkzeuge zur Bearbeitung von Stirnflächen
4(ER16)
Radiale angetriebene Werkzeuge
2(ER11)+3(ER16)
Tieflochwerkzeughalter
2(ER16, optional)
Werkzeuge für die Rückseitenbearbeitung
4(ER16)
Rückseitiges Kraftwerkzeug
Optional
Werkzeughalter mit Rückdrehung
keiner
Motorleistung
Spindel (kW)
6.5
Linearantriebswelle (kW)
1 (Siemens: 0,94)
Radiales angetriebenes Werkzeug (kW)
1 (Siemens: 0,94)
Live-Tool zurück (kw)
1 (Siemens: 0,94) (optional)
Kühlpumpe (kW)
0.4
Andere
Größe (mm)
2565x1350x1850
Gewicht (kg)
2900

Möchten Sie weitere Produktinformationen und eine Preisliste?
