SYIL X7 kleine CNC Fräsmaschine

Kleine Größe, große Vorteile

400x300x380mm Achsverfahrwege
Hochgeschwindigkeits-Servo-Werkzeugwechsler mit 12 Einheiten
12.000 U/min BT30-Spindel
SCHNEEBERGER-Mineralguss

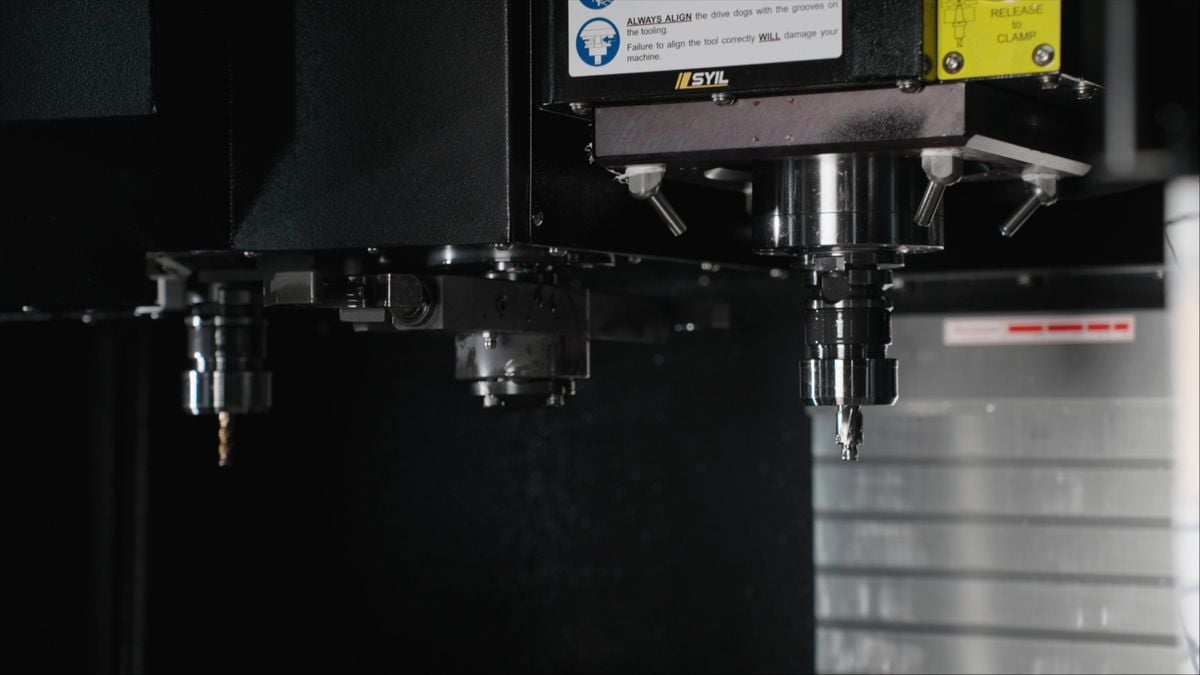

Table

Table size

27.56"×11.81" (700×300 mm)

T-slots (number×size×distance)

0.12×0.55×3.94" (3×14×100 mm)

Max. table load

330 lb (150 kg)

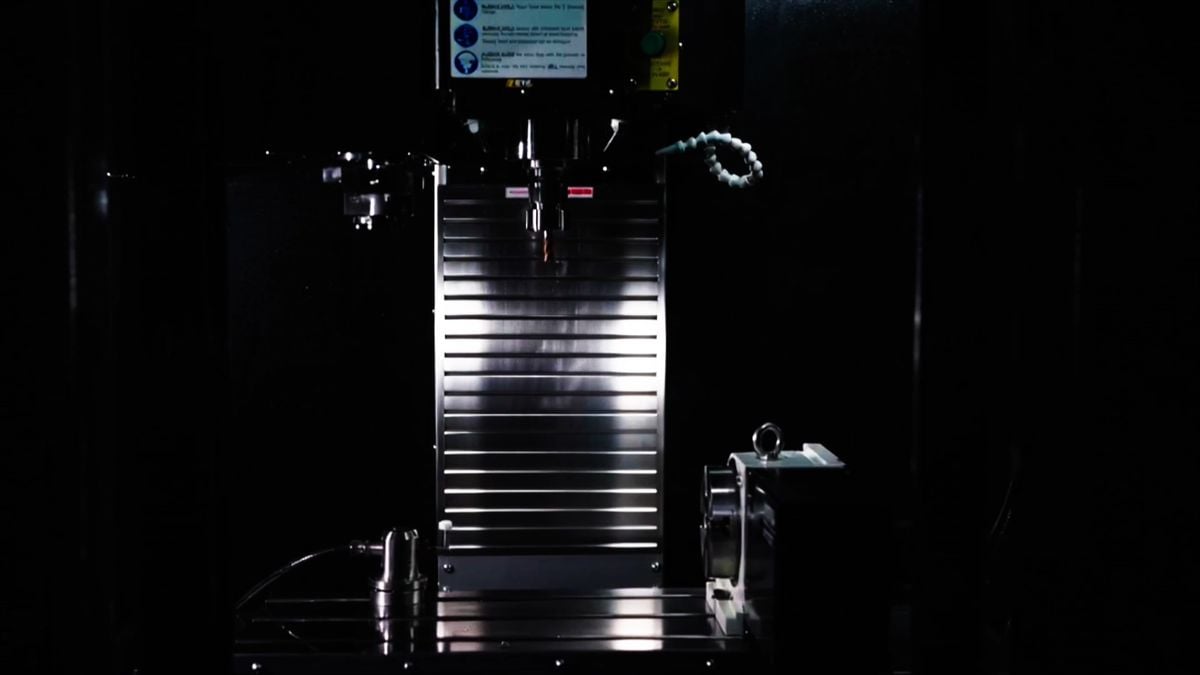

Travel

X travel

15.7″ (400 mm)

Y travel

11.8" (300 mm)

Z travel

14.9" (380 mm)

Distance between spindle end and tabletop

5.9"- 20.8" (150-530 mm)

Distance between spindle and column surface

14" (358 mm)

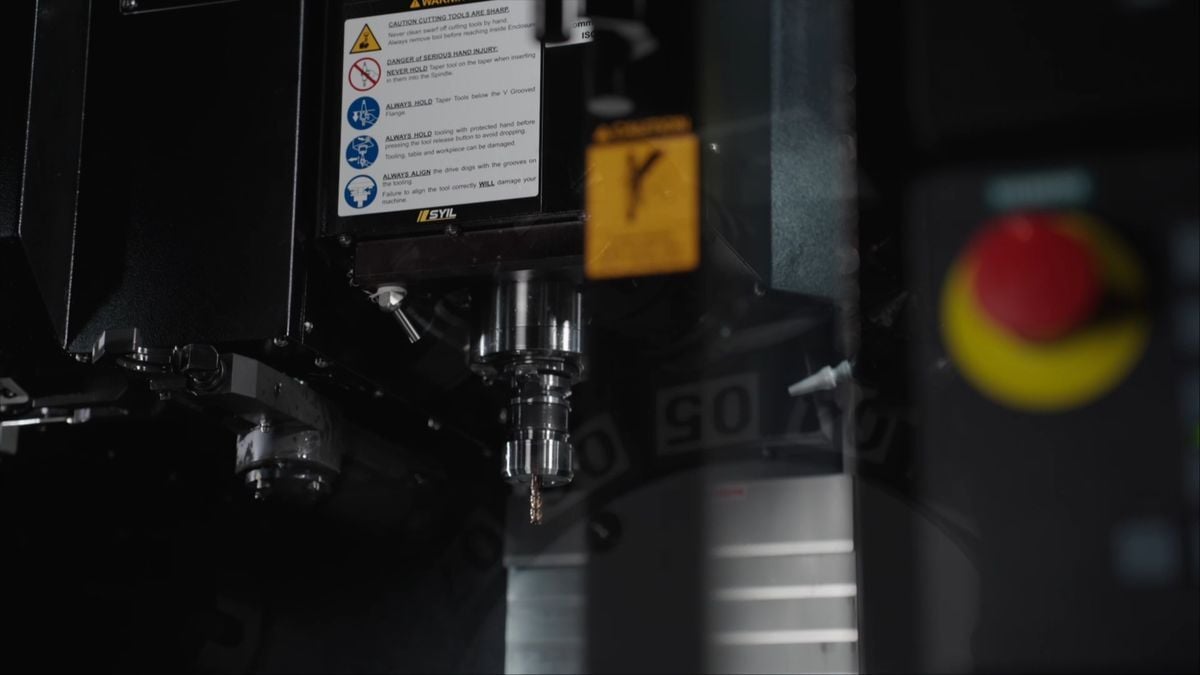

Spindle

Spindle Nose

BT30

Spindle Speeds

12,000 rpm

Mechanism of Transmission

Belt

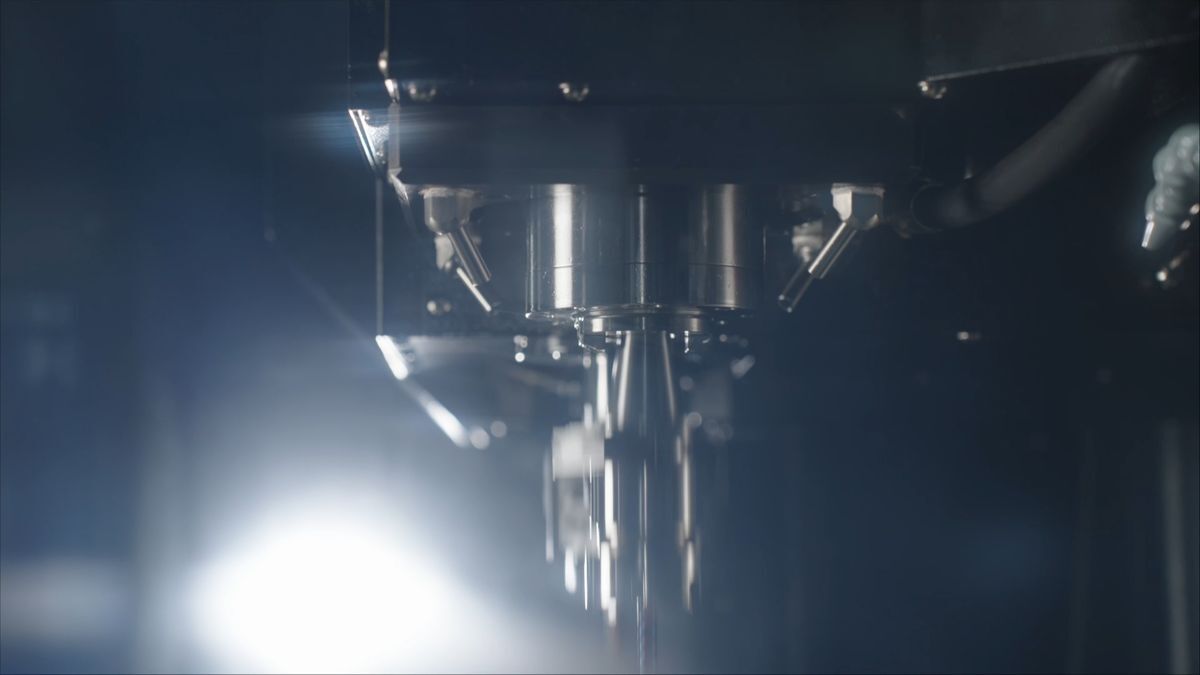

Feed

Cutting Feed

10,000 mm/min

Rapid Traverse

30,000 mm/min

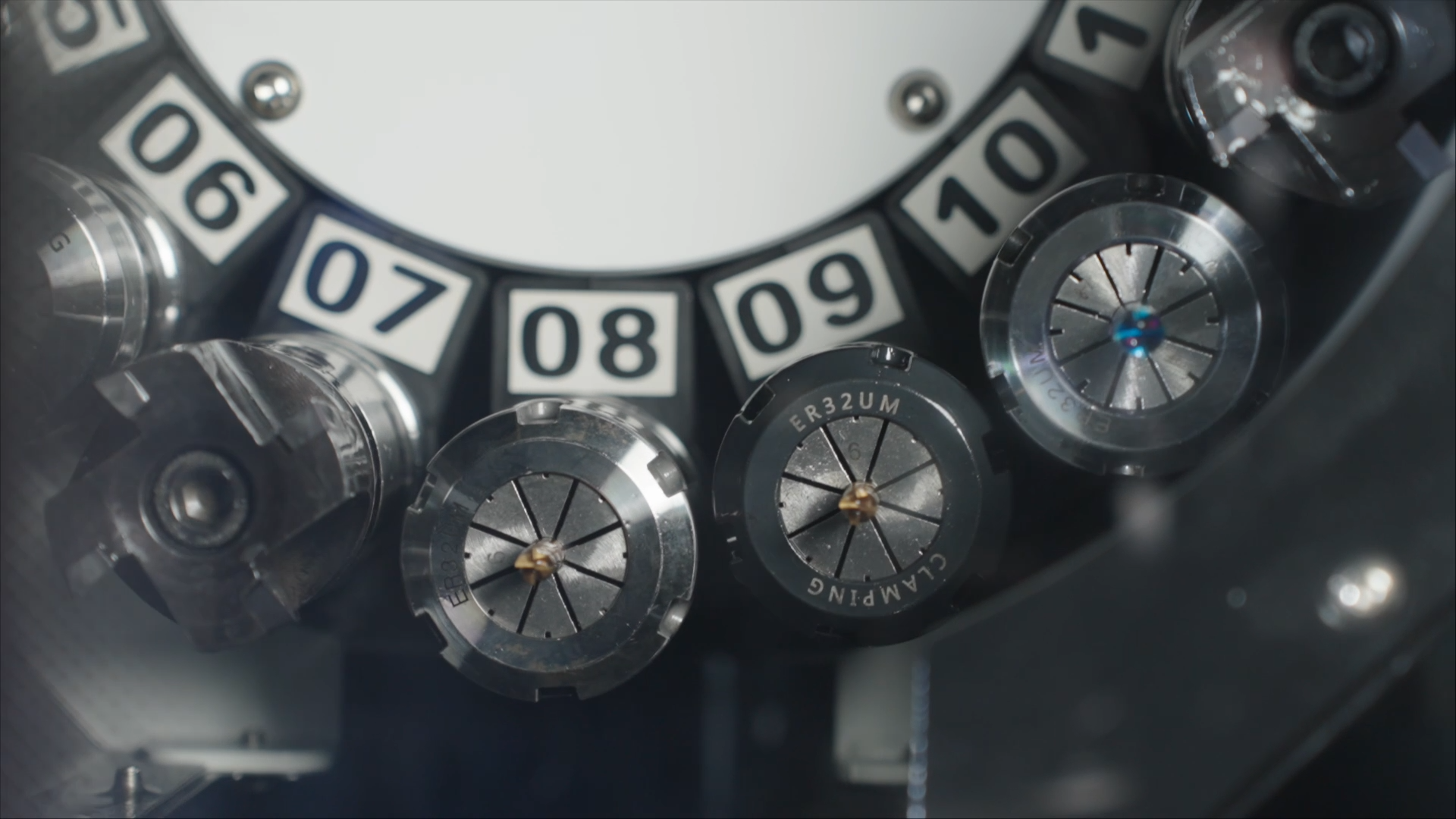

Auto Tool Changer

Tool Type

Umbrella

Tool Storage Capacity

12 pcs

Max. Tool Diameter

2.4" (63 mm)

Max. Tool Length

7.8" (200 mm)

Max. Tool Weight:

6.6 lb (3 kg)

Tool to Tool

1.5 s

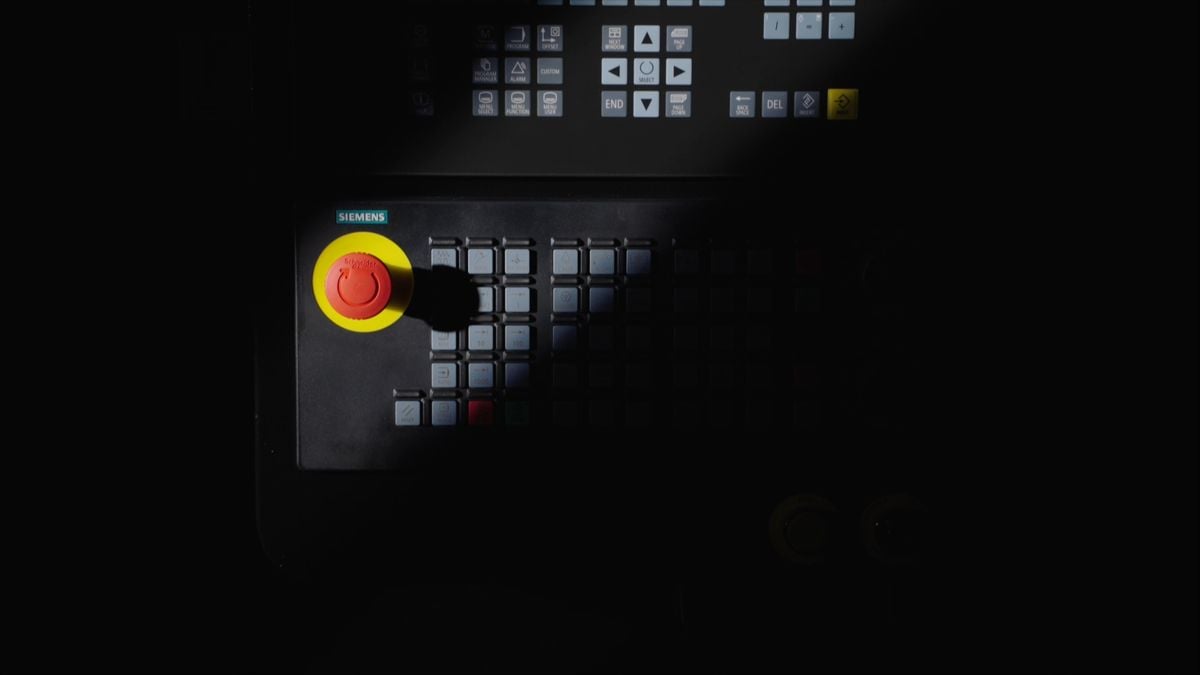

Power - Siemens 828

Spindle motor output (Rate/Max)

7.5/11 kW

Drive motors (X,Y,Z)

1.1/2.2/2.2 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

Power - Syntec

Spindle motor output (Rate/Max)

8.2/12 kW

Drive motors (X,Y,Z)

1.1/1.7/2.4 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

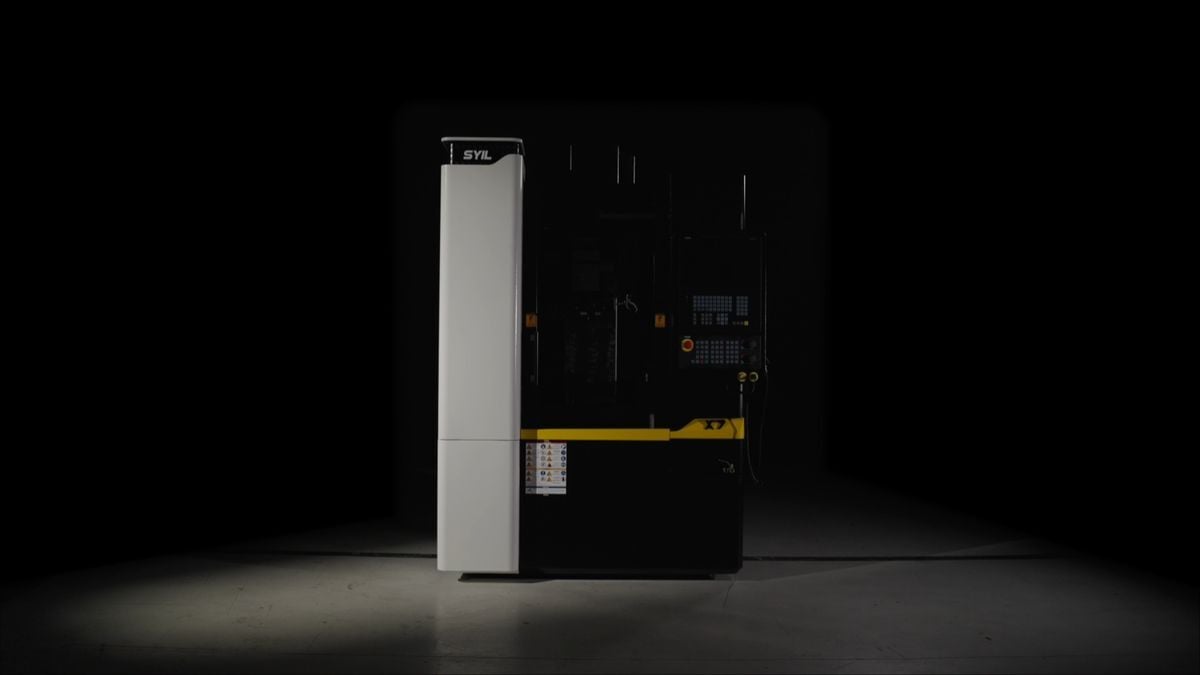

Machine Size and Weight

Floor size (L×W×H)

70.87 × 62.99 × 88.58" (1800×1600×2250 mm)

Weight

2200 kg

SYIL X7

Steigern Sie Ihre Produktivität mit der kleinen CNC-Fräse X7

SYIL x Siemens

Die SYIL X7 ist serienmäßig mit der Siemens-Steuerung SINUMERIK 828D ausgestattet. Mit ihrer einzigartigen CNC-Performance setzt die SINUMERIK 828D Steuerung Produktivitätsmaßstäbe beim Fräsen auf SYIL Maschinen. Mit den neuen SINAMICS Antrieben und SIMOTICS Motion Control Motoren ist die SINUMERIK 828D jetzt noch produktiver. Die robuste Hardware-Architektur und intelligente Regelungsalgorithmen sorgen zusammen mit der hochwertigen Antriebs- und Motorentechnik für höchste Dynamik und Präzision bei der Bearbeitung.

SYIL X7

Angetrieben durch die besten integrierten Komponenten

CNC-Fräsmaschine mit dem besten Preis-Leistungs-Verhältnis ihrer Klasse

Die kleine CNC-Maschine SYIL X7 bietet einen geringen Platzbedarf bei beispielloser Geschwindigkeit. Sie bietet volle CNC-Funktionalität auf kompaktem Raum und gewährleistet so eine hohe Bearbeitungsqualität. Darüber hinaus ist diese effiziente CNC-Fräsmaschine zu einem erschwinglichen Preis erhältlich. Aufgrund ihrer hervorragenden Kompetenz und hohen Erschwinglichkeit ist es die richtige Wahl für alle CNC-Bearbeitungen zu niedrigen Stückkosten.

Schneeberger

Maschinenbett aus Mineralguss

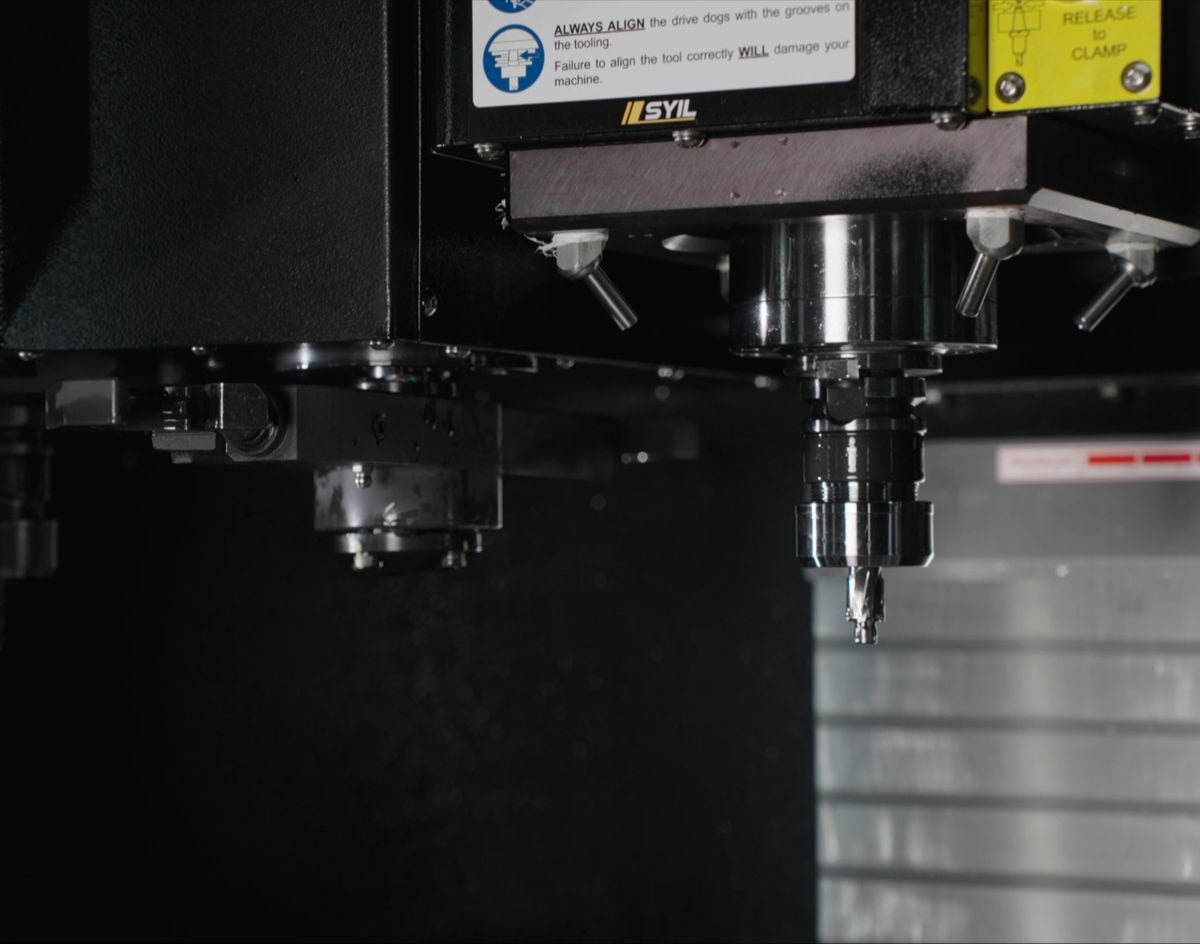

THK

Hochpräzise Kugelumlaufspindeln und Linearführungen

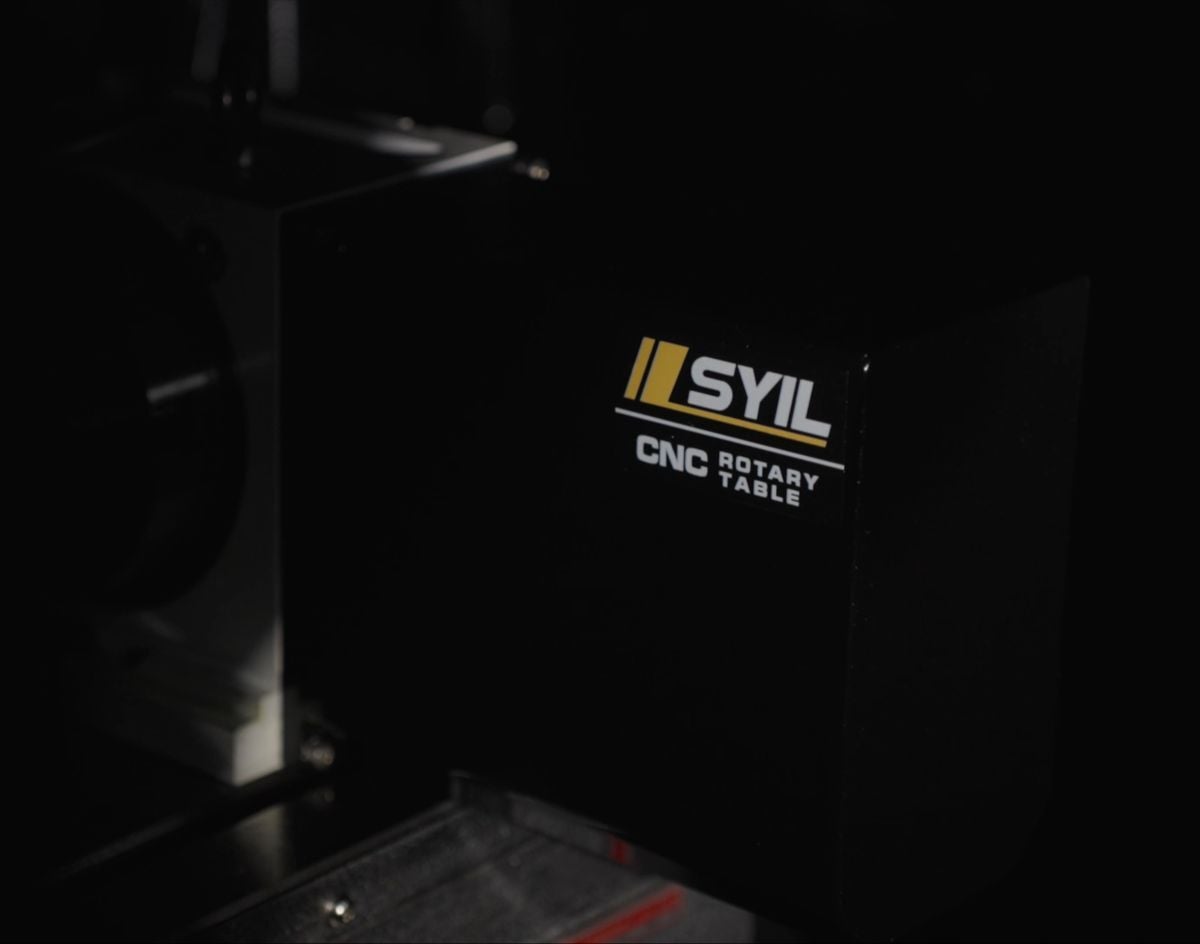

Vierte Achse

Optionale vierte Achse verfügbar

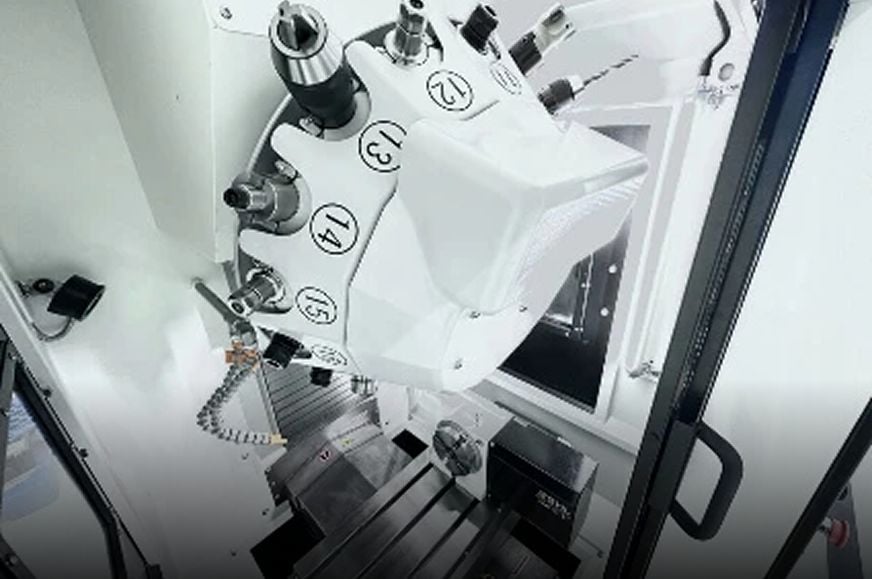

Hochgeschwindigkeits -Servo-Werkzeugwechsler

16 Einheiten BT30

SYIL X7 Optionen

Entdecken Sie die vielseitige SYIL X7 Mini-Fräse – perfekt für Hobby- und Profihandwerker. Kompaktes Design, hohe Präzision und ein günstiger Preis.

NC-Drehtisch mit 4. Achse

125 mm.

Reitstock

für 125-mm-NC-Drehtisch.

Sondensystem

Kabellos.

Werkzeugeinrichter

Kabeltyp TTC200.

Filternebel

S800.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
